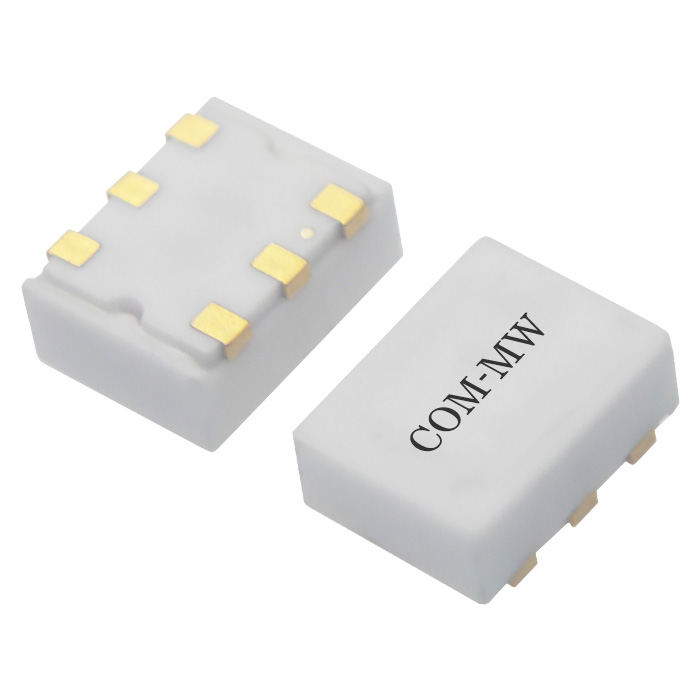

30~2000MHz, 耦合度20dB, 表面贴装, 2W, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 2000 | MHz |
| 插入损耗 | 1.6 | dB | ||
| 耦合度 | 18.5 | 20 | 21.5 | dB |
| 方向性 | 8 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |

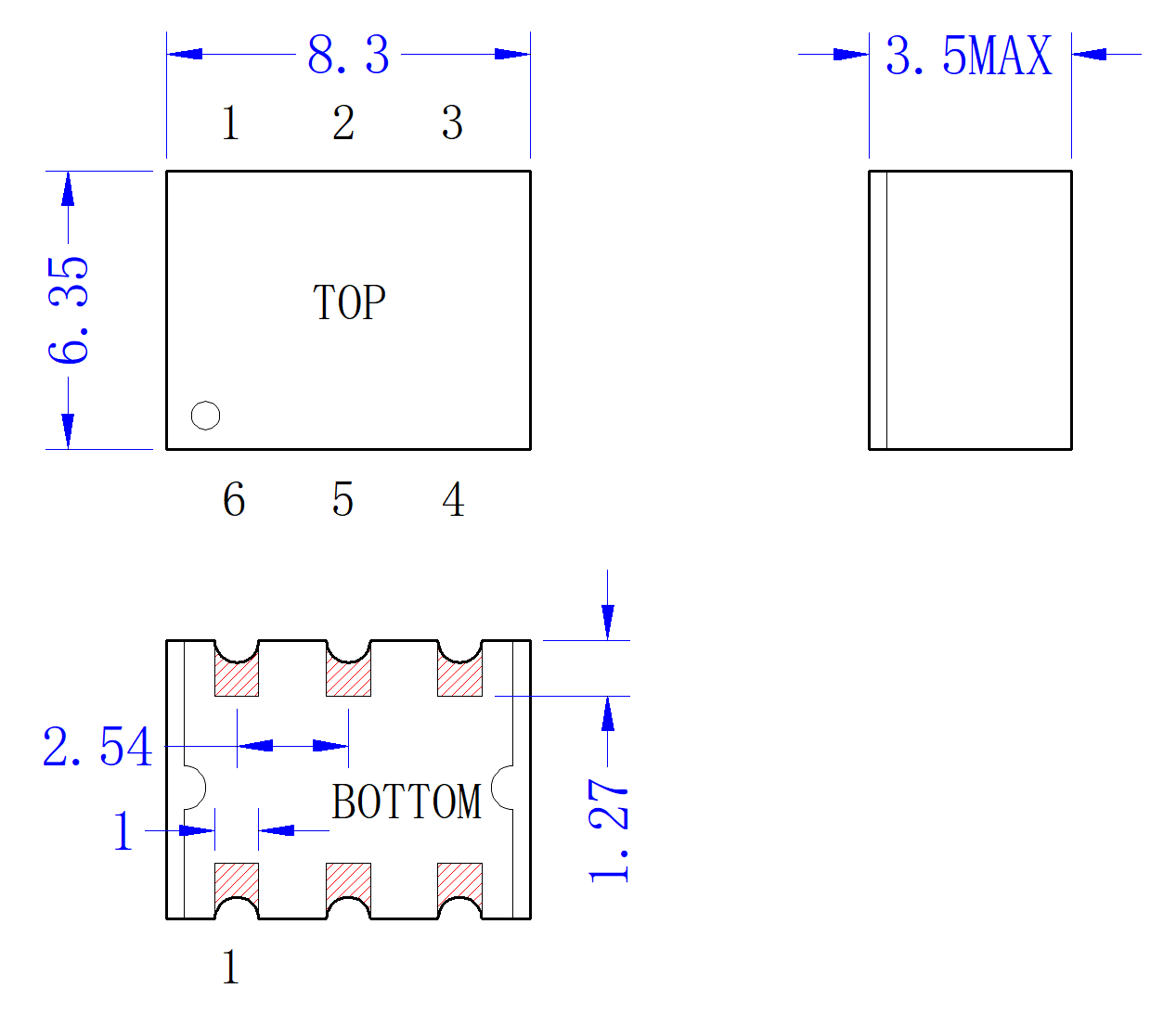

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | 1 | 6 |
| 输出端口 | 6 | 1 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |
| 接地端口 | 2，5 | 2，5 |

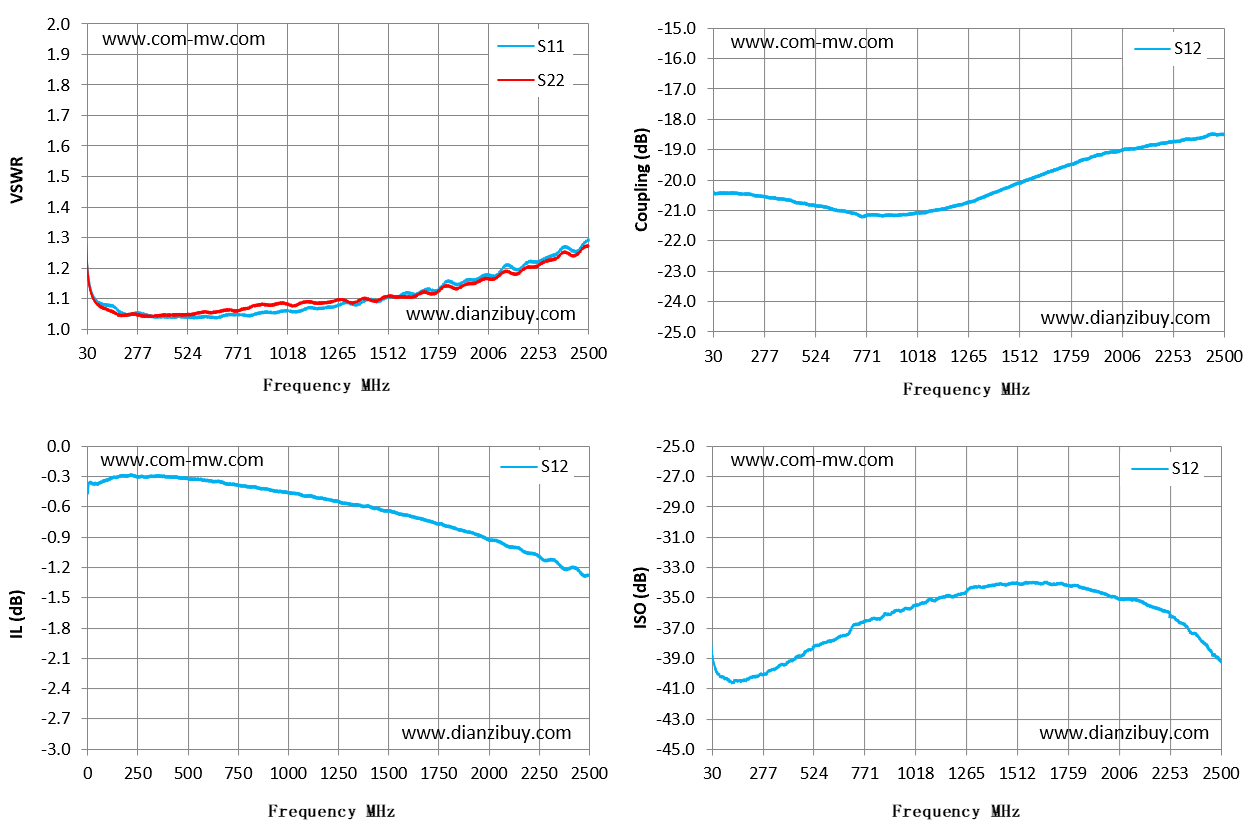

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 耦合 dB | S12 隔离 dB |
|---|---|---|---|---|---|
| 30 | 1.21 | 1.2 | -0.38 | -20.41 | -38.66 |
| 206 | 1.05 | 1.04 | -0.29 | -20.45 | -40.31 |
| 383 | 1.04 | 1.04 | -0.3 | -20.64 | -39.4 |
| 559 | 1.04 | 1.05 | -0.33 | -20.86 | -38.03 |
| 736 | 1.05 | 1.06 | -0.38 | -21.16 | -36.73 |
| 912 | 1.06 | 1.08 | -0.44 | -21.15 | -35.94 |
| 1089 | 1.06 | 1.09 | -0.49 | -21 | -35.12 |
| 1265 | 1.08 | 1.1 | -0.56 | -20.72 | -34.56 |
| 1441 | 1.09 | 1.09 | -0.62 | -20.26 | -34.14 |
| 1618 | 1.12 | 1.1 | -0.7 | -19.82 | -34.07 |
| 1794 | 1.15 | 1.14 | -0.79 | -19.4 | -34.18 |
| 1971 | 1.17 | 1.16 | -0.9 | -19.07 | -34.95 |
| 2147 | 1.19 | 1.18 | -1.01 | -18.84 | -35.51 |
| 2324 | 1.24 | 1.23 | -1.12 | -18.65 | -36.73 |
| 2500 | 1.29 | 1.27 | -1.27 | -18.48 | -39.22 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
