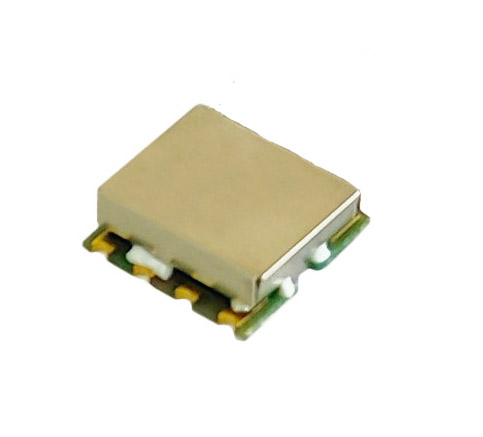

100~1200MHz, 耦合度20dB, 表面贴装, 1W, 工业级, 替代ADC-20-12+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 1200 | MHz |
| 插入损耗 | 0.5 | 1.1 | dB | |
| 耦合度 | 19.2 | 20 | 20.8 | dB |
| 方向性 | 13 | 26 | dB | |
| 主线驻波比 | 1.20 | |||
| 耦合线驻波比 | 1.2 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -55~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代ADC-20-12+ |

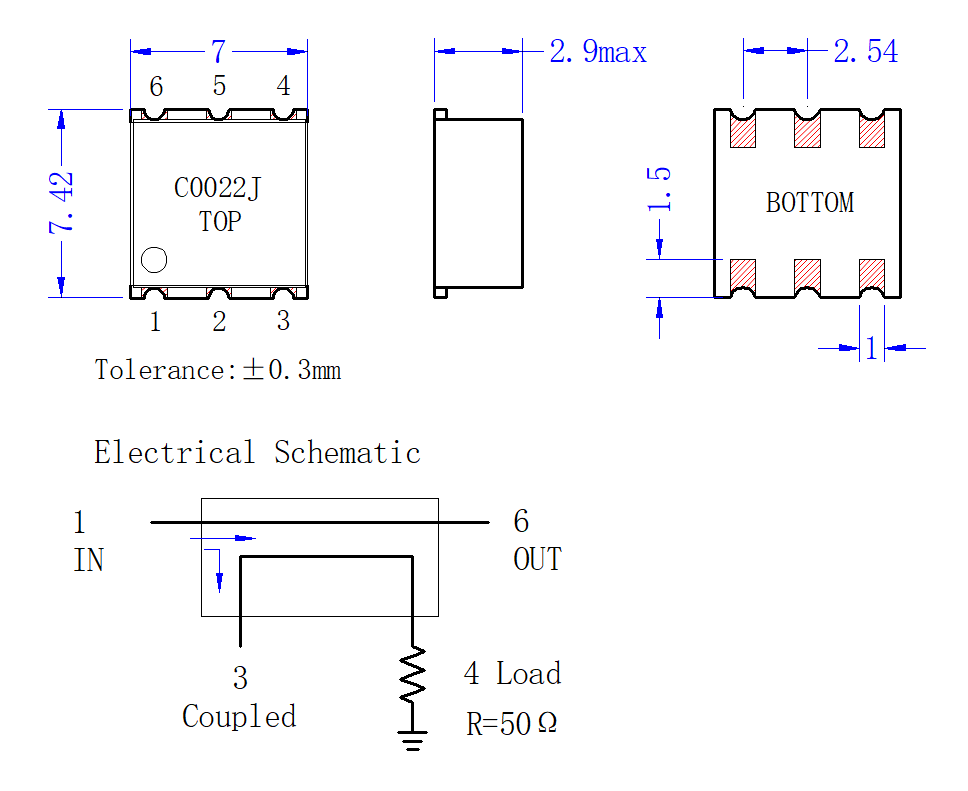

| 输入端口 | 1 |
| 输出端口 | 6 |
| 耦合端口 | 3 |
| 负载端口 | 4 |
| 接地端口 | 2 |

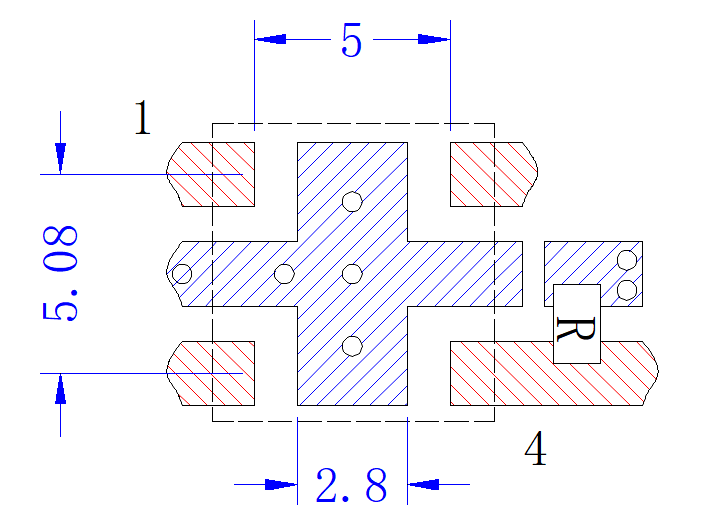

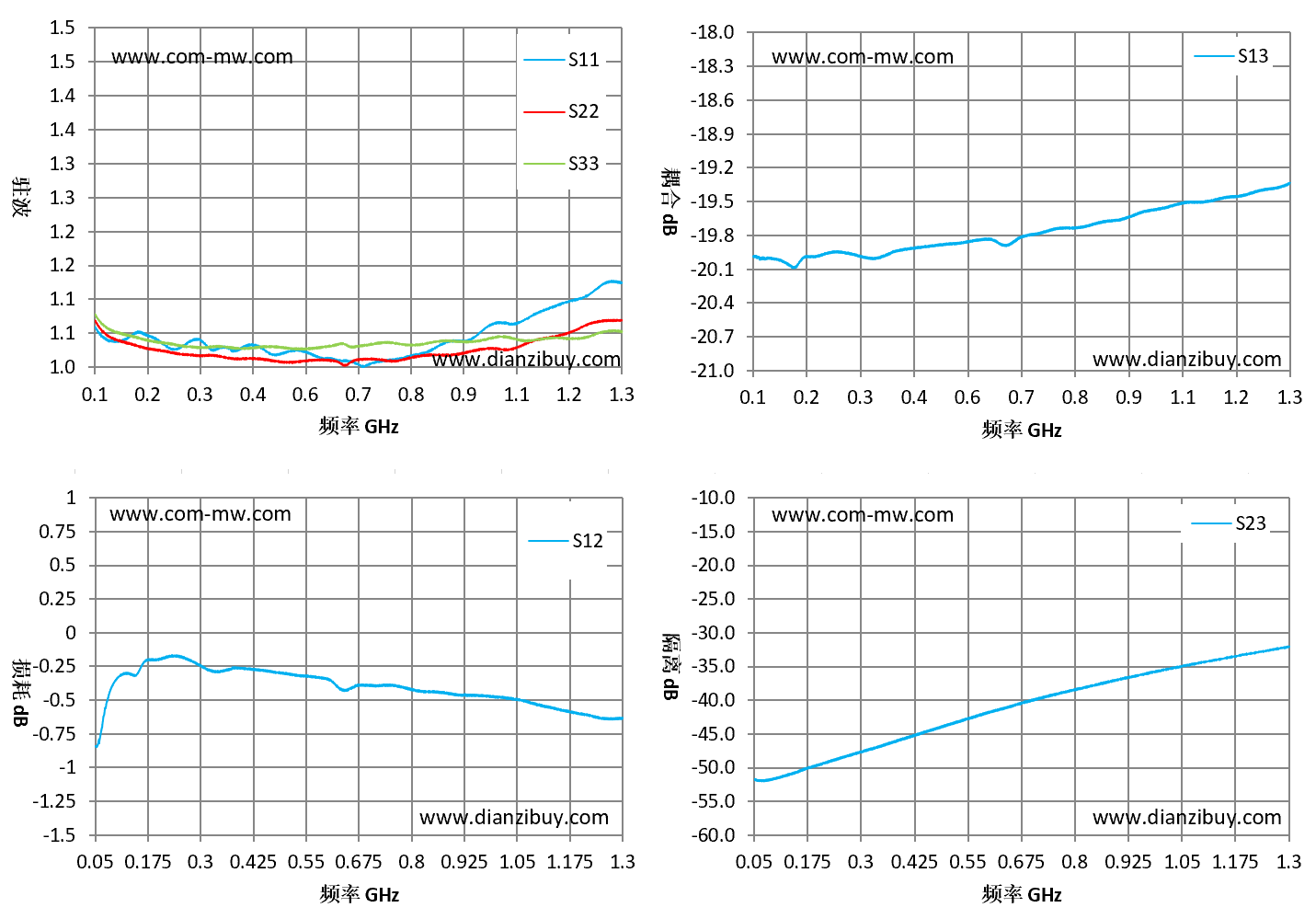

| 频率 GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S23 耦合 dB | S31 隔离 dB |
| 0.05 | 1.06 | 1.07 | 1.08 | -0.84 | -19.99 | -51.65 |
| 0.14 | 1.05 | 1.03 | 1.05 | -0.32 | -20.08 | -50.82 |
| 0.23 | 1.03 | 1.02 | 1.03 | -0.17 | -19.95 | -48.91 |
| 0.32 | 1.03 | 1.02 | 1.03 | -0.28 | -20 | -47.23 |
| 0.41 | 1.03 | 1.01 | 1.03 | -0.27 | -19.92 | -45.45 |
| 0.5 | 1.02 | 1.01 | 1.03 | -0.3 | -19.88 | -43.65 |
| 0.59 | 1.01 | 1.01 | 1.03 | -0.34 | -19.84 | -41.88 |
| 0.68 | 1 | 1.01 | 1.03 | -0.39 | -19.81 | -40.27 |
| 0.76 | 1.01 | 1.01 | 1.04 | -0.39 | -19.74 | -38.97 |
| 0.85 | 1.03 | 1.02 | 1.04 | -0.44 | -19.7 | -37.63 |
| 0.94 | 1.04 | 1.02 | 1.04 | -0.46 | -19.62 | -36.35 |
| 1.03 | 1.06 | 1.03 | 1.04 | -0.49 | -19.53 | -35.16 |
| 1.12 | 1.09 | 1.04 | 1.04 | -0.55 | -19.49 | -34.07 |
| 1.21 | 1.1 | 1.06 | 1.04 | -0.61 | -19.43 | -33.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
