10~1500MHz, 耦合度 7dB, 表面贴装, 2W, 替代DBTC-7-152+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10 | ~ | 1500 | MHz |
| 插入损耗 | 2.2 | 3.2 | dB | |
| 耦合度 | 6.5 | 7 | 7.5 | dB |
| 方向性 | 9 | 18 | dB | |
| 主线驻波比 | 1.4 | 1.9 | ||
| 耦合线驻波比 | 1.4 | 1.9 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代DBTC-7-152+ |

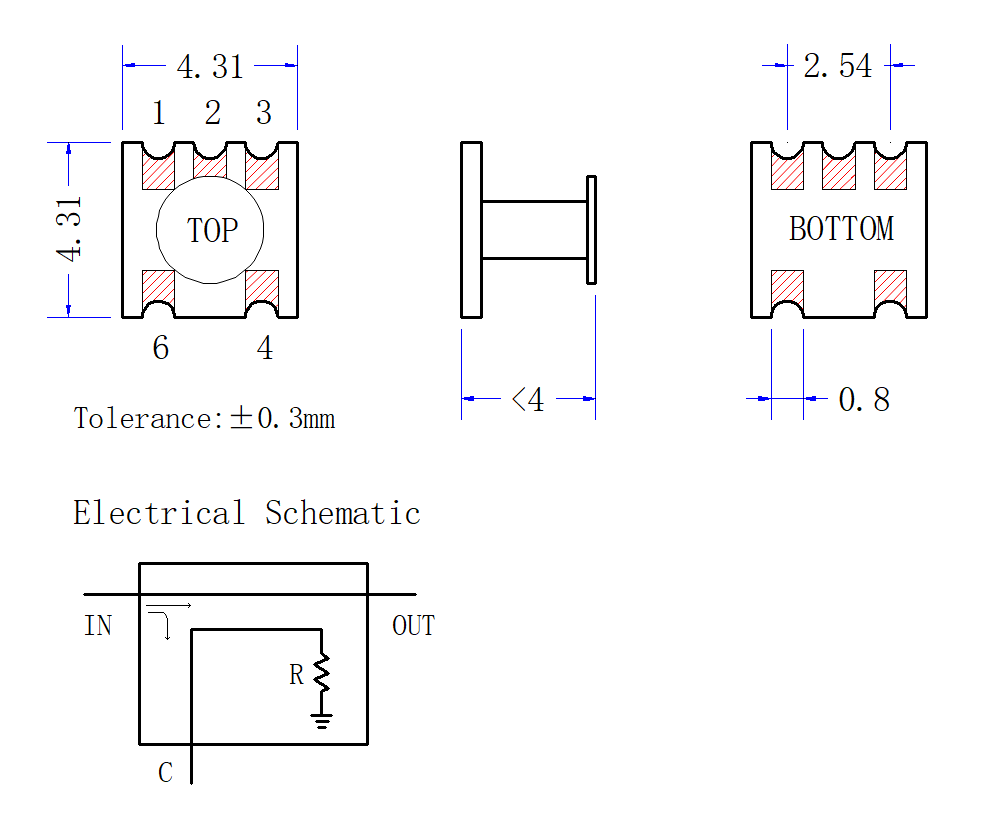

| 输入端口 | 3 |
| 输出端口 | 4 |
| 耦合端口 | 1 |
| 接地端口 | 2 |

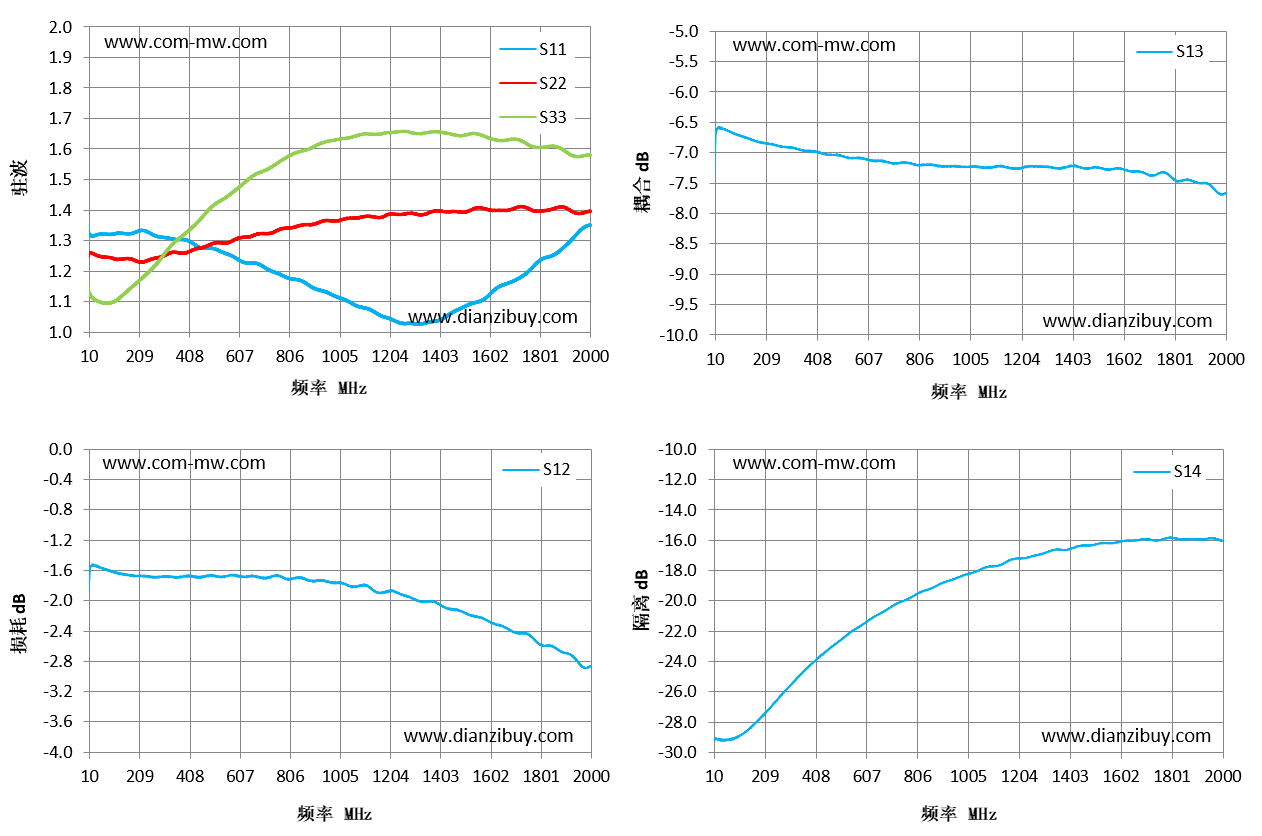

| 频率 MHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 10 | 1.33 | 1.13 | -1.61 | -6.78 | -29.14 |
| 152 | 1.32 | 1.13 | -1.66 | -6.79 | -28.39 |
| 294 | 1.31 | 1.24 | -1.69 | -6.91 | -25.84 |
| 436 | 1.28 | 1.36 | -1.69 | -7.03 | -23.53 |
| 579 | 1.25 | 1.46 | -1.66 | -7.09 | -21.7 |
| 721 | 1.2 | 1.54 | -1.69 | -7.18 | -20.22 |
| 863 | 1.16 | 1.59 | -1.71 | -7.21 | -19.16 |
| 1005 | 1.11 | 1.63 | -1.77 | -7.23 | -18.23 |
| 1147 | 1.06 | 1.65 | -1.89 | -7.24 | -17.5 |
| 1289 | 1.03 | 1.65 | -1.97 | -7.23 | -16.92 |
| 1431 | 1.05 | 1.65 | -2.1 | -7.24 | -16.42 |
| 1574 | 1.11 | 1.64 | -2.24 | -7.26 | -16.19 |
| 1716 | 1.18 | 1.63 | -2.43 | -7.38 | -15.97 |
| 1858 | 1.25 | 1.61 | -2.62 | -7.45 | -15.94 |
| 2000 | 1.35 | 1.58 | -2.86 | -7.67 | -16.05 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
