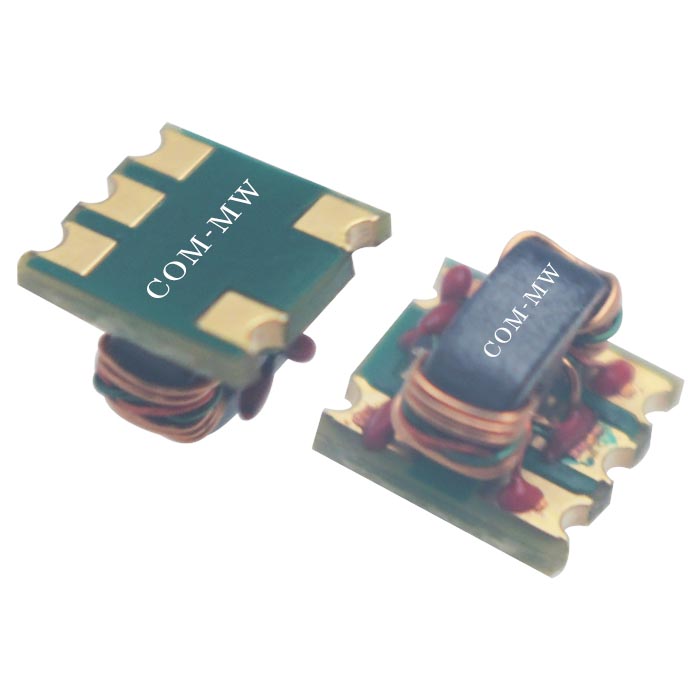

5~1000MHz, 耦合度10.3dB, 表面贴装, 1W, 代替DBTC-10-13+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 1.6 | 2 | dB | |
| 耦合度 | 9.8 | 10.3 | 10.8 | dB |
| 方向性 | 10 | 18 | dB | |
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃ |
| 存储温度 | -55~+100℃ |
| 质量等级 | 工业级 |
| 其它 | 代替DBTC-10-13+ |

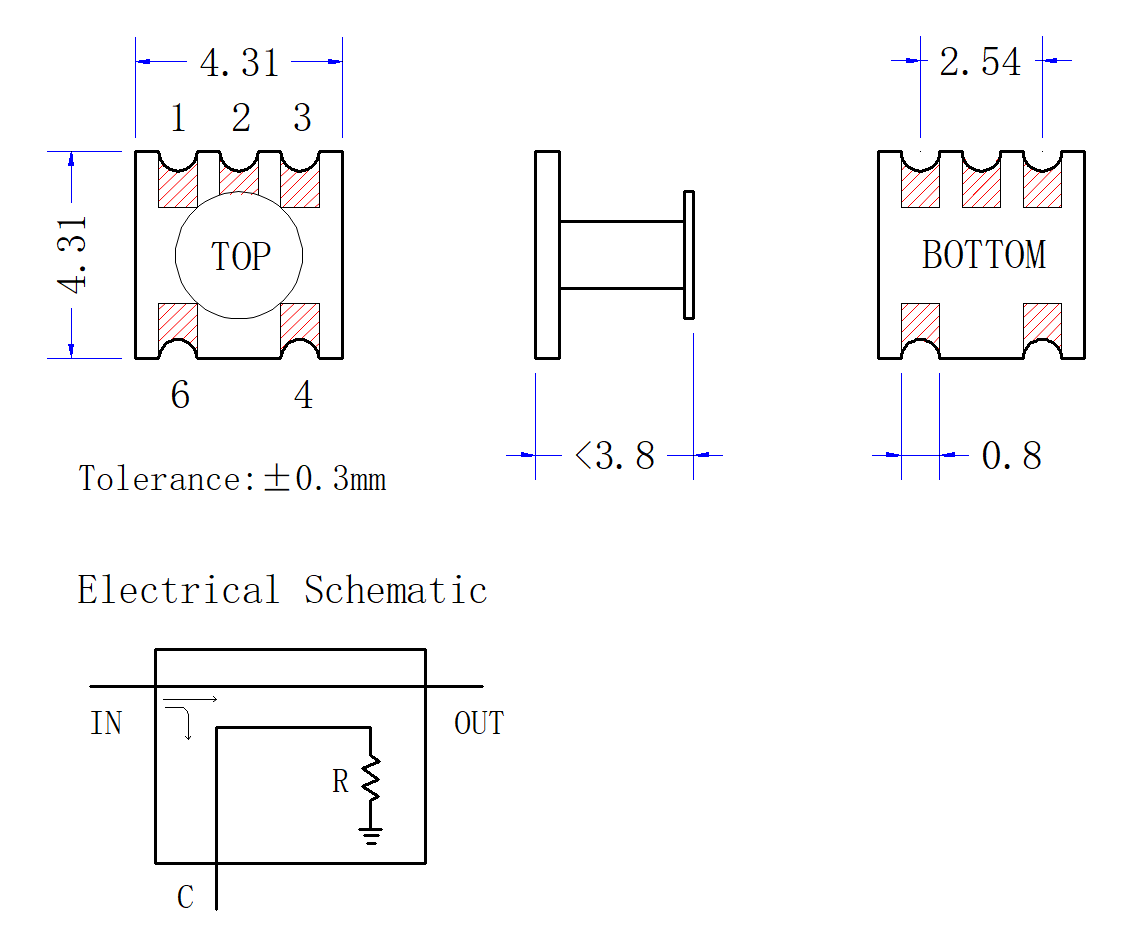

| 输入端口 | 3 | |
| 输出端口 | 4 | |
| 耦合端口 | 1 | |
| 隔离端口 | 6（不使用） | |
| 接地端口 | 2 |

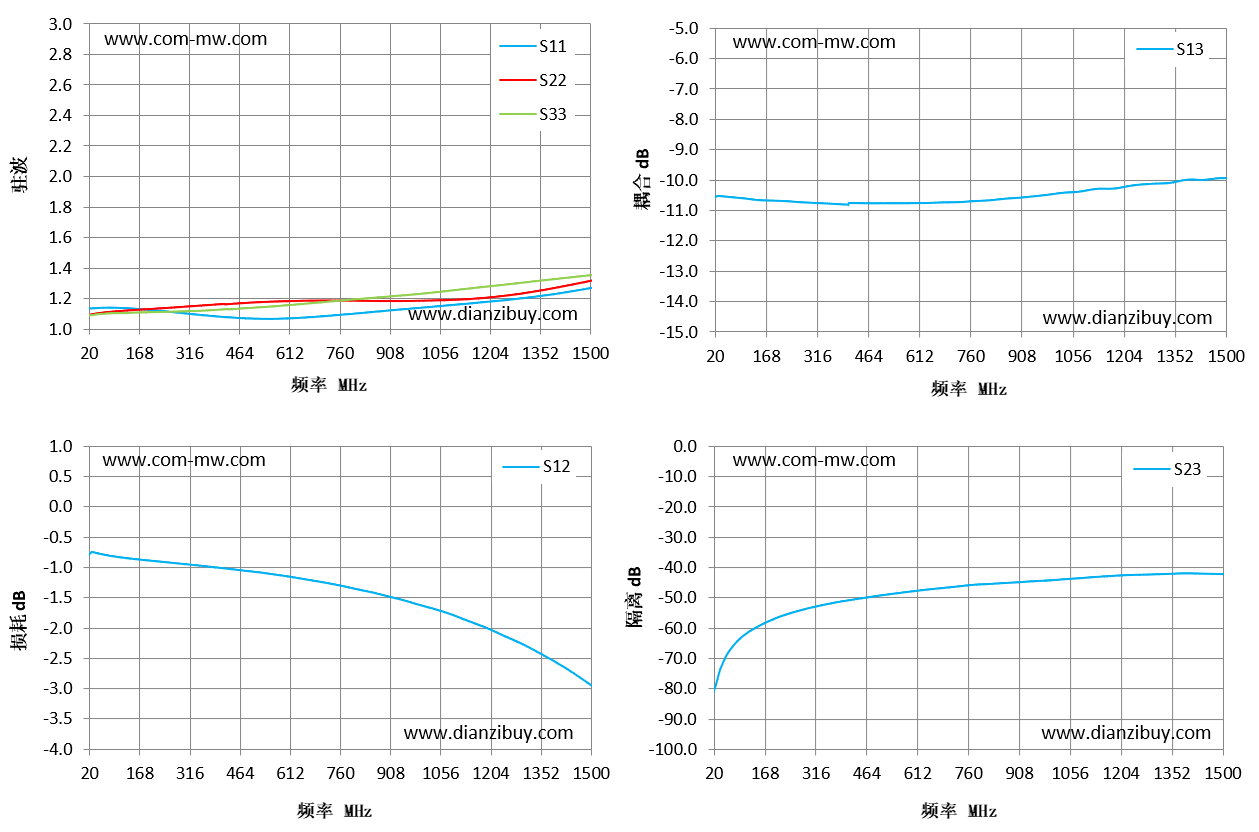

| 频率 MHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 5 | 1.13 | 1.09 | -0.79 | -10.54 | -80.32 |
| 50 | 1.12 | 1.11 | -0.91 | -10.69 | -55.5 |
| 337 | 1.09 | 1.12 | -0.97 | -10.76 | -52.44 |
| 443 | 1.07 | 1.13 | -1.03 | -10.75 | -50.33 |
| 654 | 1.07 | 1.17 | -1.19 | -10.73 | -47.18 |
| 760 | 1.09 | 1.19 | -1.3 | -10.69 | -45.92 |
| 971 | 1.13 | 1.22 | -1.58 | -10.49 | -44.45 |
| 1077 | 1.15 | 1.25 | -1.75 | -10.37 | -43.65 |
| 1183 | 1.18 | 1.28 | -1.98 | -10.26 | -42.8 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
