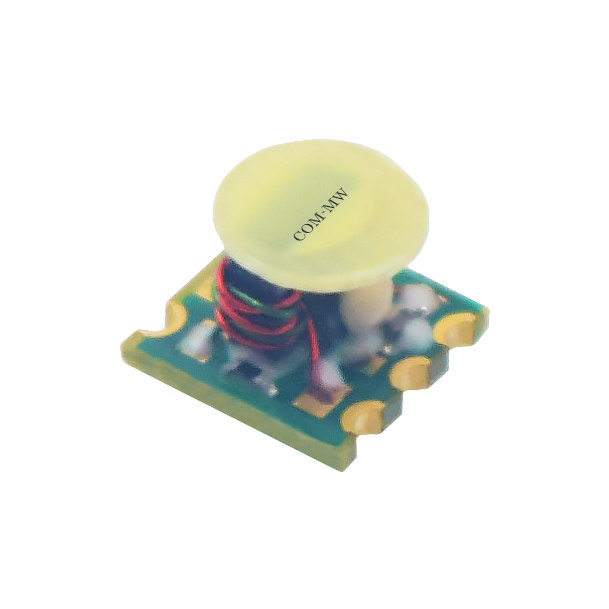

5~1000MHz, 耦合度10.3dB, 表面贴装, 1W, 替代DBTC-10-13L+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 1000 | MHz |
| 插入损耗 | 1.5 | 2 | dB | |
| 耦合度 | 9.8 | 10.3 | 10.8 | dB |
| 方向性 | 10 | 16 | dB | |
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代DBTC-10-13L+ |

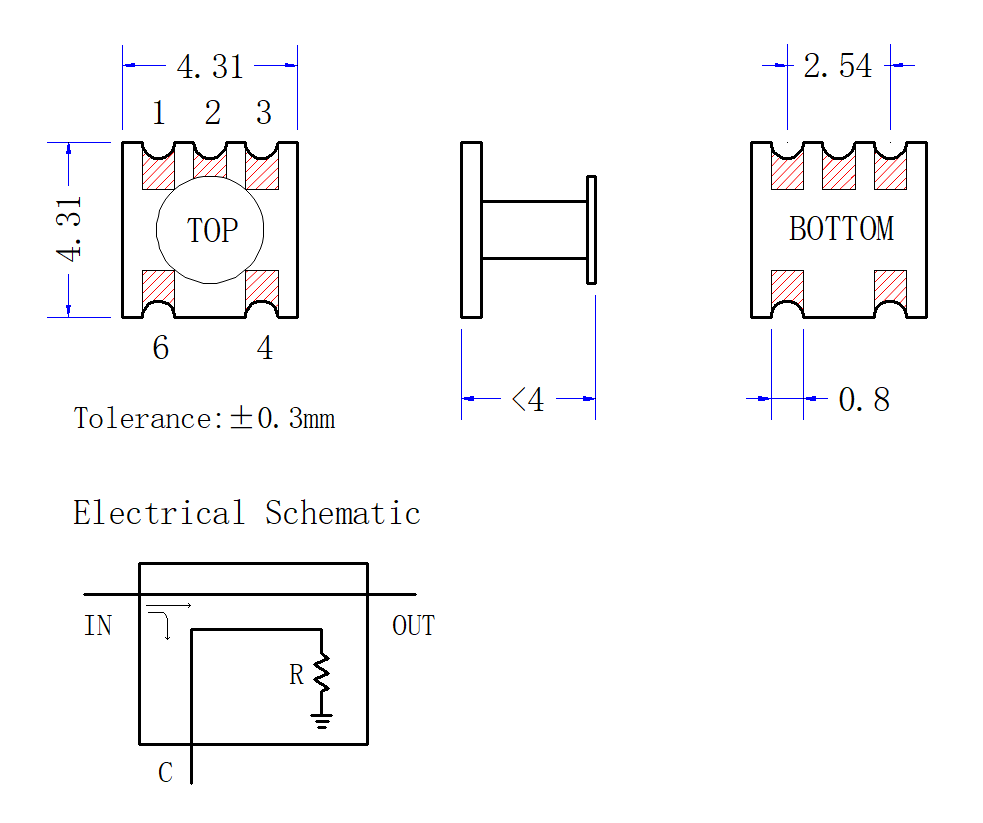

| 输入端口 | 3 |
| 输出端口 | 4 |
| 耦合端口 | 1 |
| 接地端口 | 2 |

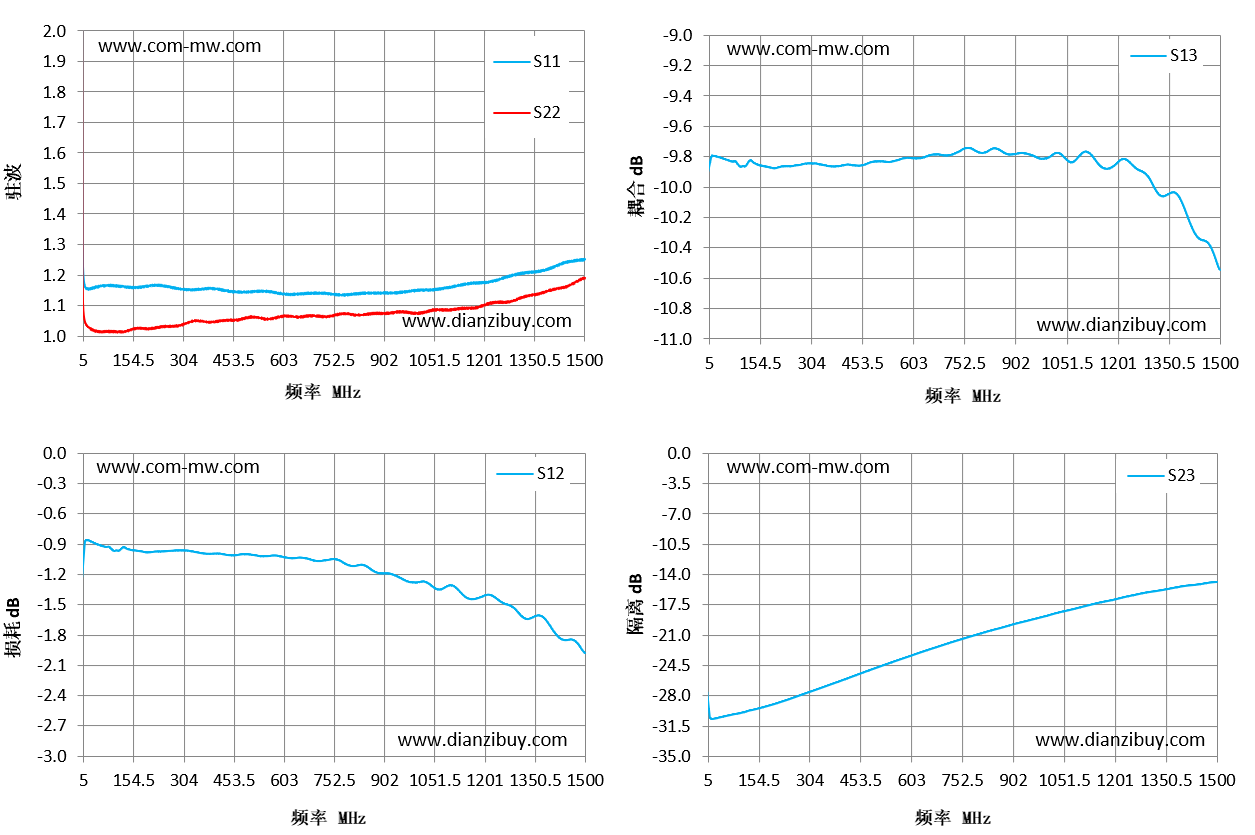

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 5 | 1.19 | 1.08 | -1.04 | -9.85 | -29.16 |
| 112 | 1.16 | 1.01 | -0.96 | -9.86 | -29.84 |
| 219 | 1.17 | 1.03 | -0.97 | -9.86 | -28.67 |
| 325 | 1.15 | 1.05 | -0.97 | -9.85 | -27.22 |
| 432 | 1.15 | 1.05 | -1 | -9.86 | -25.71 |
| 539 | 1.15 | 1.06 | -1.02 | -9.83 | -24.19 |
| 646 | 1.14 | 1.06 | -1.03 | -9.79 | -22.75 |
| 753 | 1.14 | 1.07 | -1.04 | -9.74 | -21.42 |
| 859 | 1.14 | 1.07 | -1.14 | -9.76 | -20.22 |
| 966 | 1.15 | 1.08 | -1.26 | -9.81 | -19.11 |
| 1073 | 1.16 | 1.09 | -1.34 | -9.83 | -18.05 |
| 1180 | 1.17 | 1.09 | -1.44 | -9.87 | -17.05 |
| 1286 | 1.2 | 1.12 | -1.53 | -9.92 | -16.13 |
| 1393 | 1.22 | 1.15 | -1.69 | -10.12 | -15.41 |
| 1500 | 1.25 | 1.19 | -1.98 | -10.54 | -14.87 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
