10~520MHz, 耦合度15dB, 表面贴装, 30W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10 | ~ | 520 | MHz |
| 插入损耗 | 0.5 | 0.7 | dB | |
| 耦合度 | 14.6 | 15 | 15.4 | dB |
| 方向性 | 11 | 15 | dB | |
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 30W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

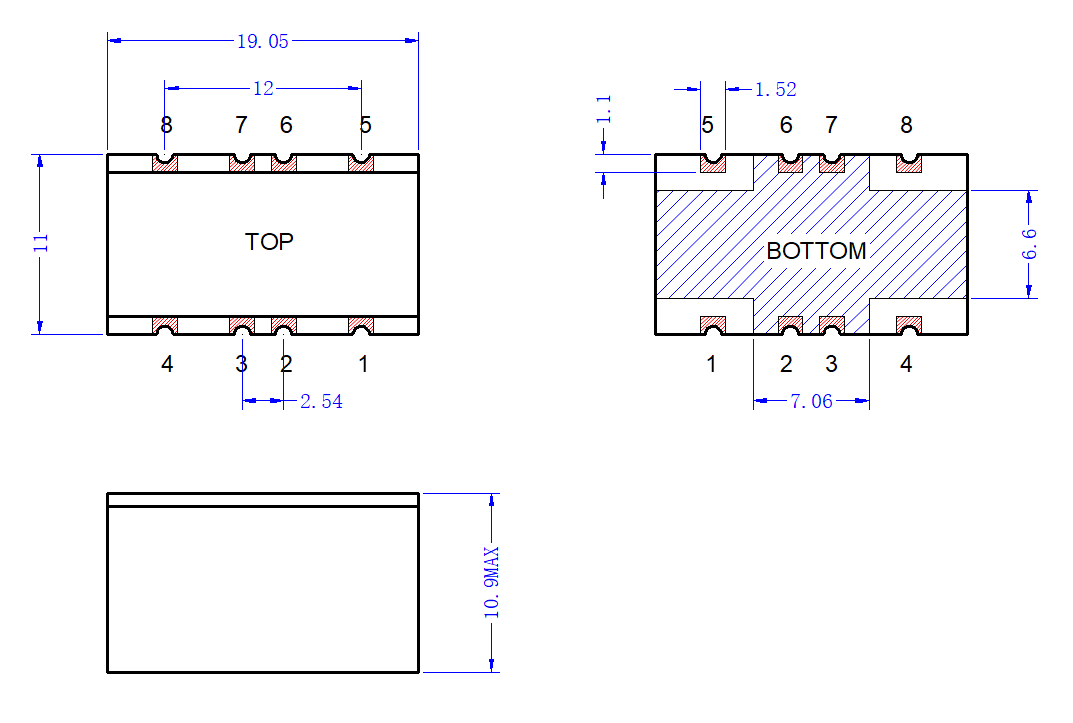

| 输入端口 | 1 | --- |
| 输出端口 | 8 | --- |
| 耦合端口 | 4 | --- |
| 隔离端口 | 5 | --- |
| 接地端口 | 2,3,6,7 | --- |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
