30~512MHz, 双定向耦合度19.5dB, 表面贴装, 60W, 替代SYDC-19-52VHP+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 512 | MHz |
| 插入损耗 | 0.4 | 0.8 | dB | |
| 双定向耦合度 | 18 | 19.5 | 21 | dB |
| 方向性 | 16 | 22 | dB | |
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 60W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SYDC-19-52VHP+ |

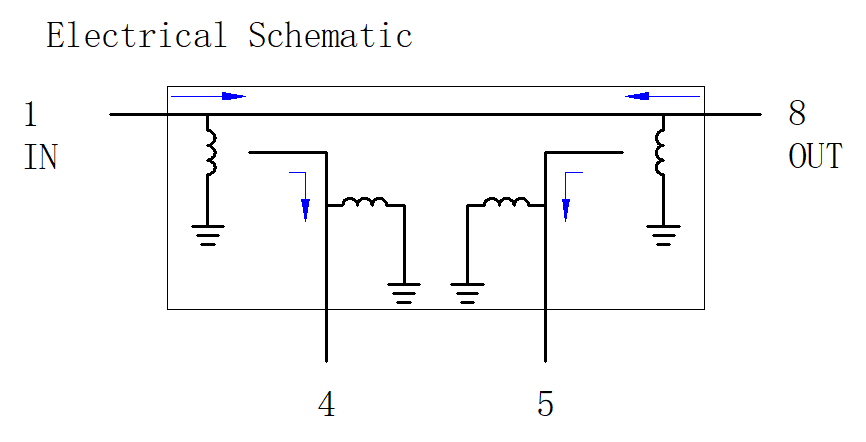

| 输入端口 | 1 | --- |
| 输出端口 | 8 | --- |
| 耦合端口 | 4 | --- |
| 隔离端口 | 5 | --- |
| 接地端口 | 2,3,6,7 | --- |

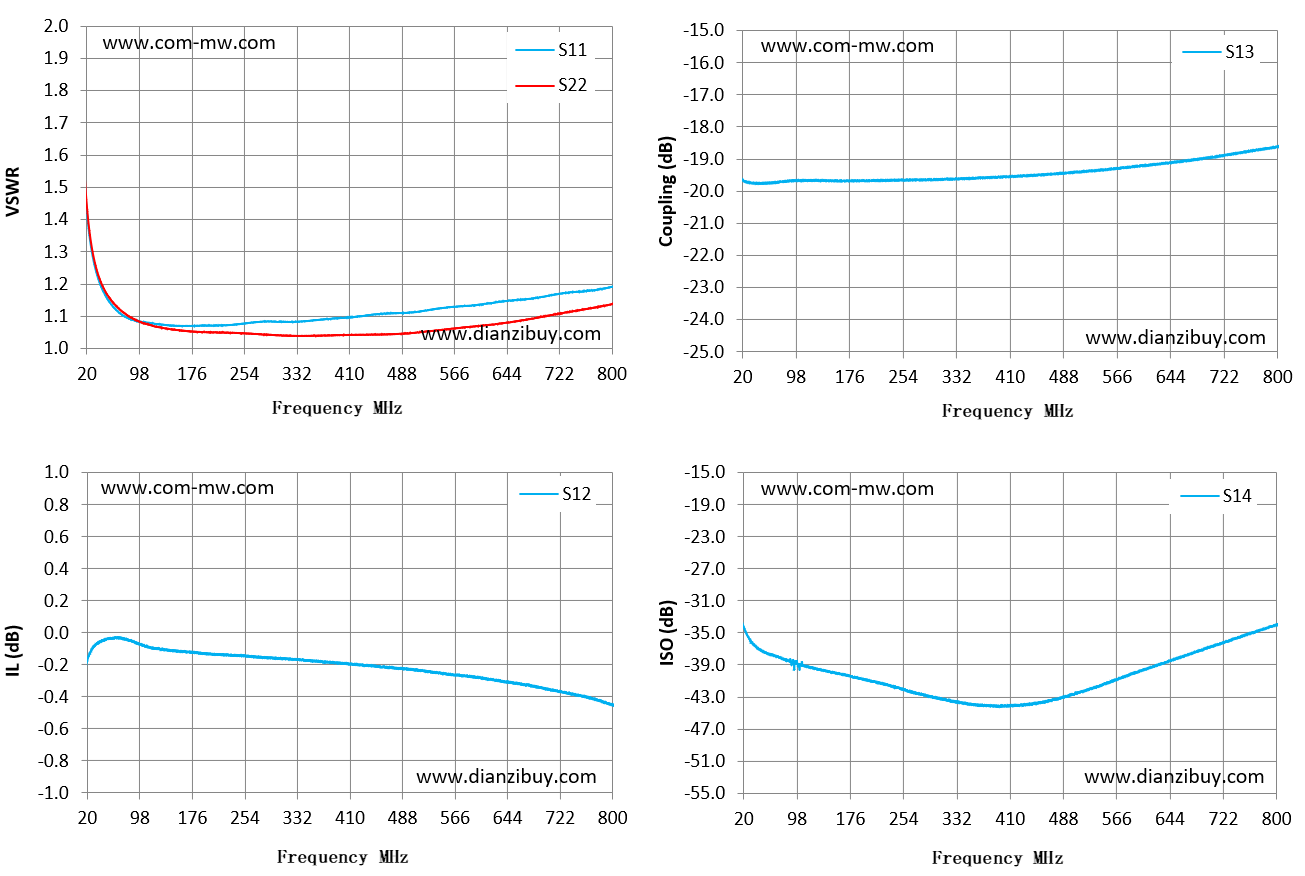

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|---|
| 20 | 1.45 | 1.46 | -0.18 | -19.64 | -34.2 |
| 76 | 1.1 | 1.11 | -0.04 | -19.7 | -38.18 |
| 131 | 1.08 | 1.06 | -0.1 | -19.65 | -39.59 |
| 187 | 1.07 | 1.05 | -0.13 | -19.66 | -40.59 |
| 243 | 1.08 | 1.05 | -0.14 | -19.65 | -41.79 |
| 299 | 1.09 | 1.04 | -0.17 | -19.64 | -43.16 |
| 354 | 1.09 | 1.04 | -0.18 | -19.59 | -44.03 |
| 410 | 1.1 | 1.04 | -0.2 | -19.54 | -44.02 |
| 466 | 1.11 | 1.04 | -0.22 | -19.46 | -43.57 |
| 521 | 1.12 | 1.05 | -0.24 | -19.37 | -42.19 |
| 577 | 1.13 | 1.06 | -0.27 | -19.26 | -40.51 |
| 633 | 1.15 | 1.08 | -0.3 | -19.13 | -38.84 |
| 689 | 1.16 | 1.09 | -0.34 | -18.98 | -37.22 |
| 744 | 1.18 | 1.12 | -0.39 | -18.8 | -35.62 |
| 800 | 1.19 | 1.14 | -0.45 | -18.6 | -34.05 |
| 1 | 可以短时间浸泡清洗，请及时烘干。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
