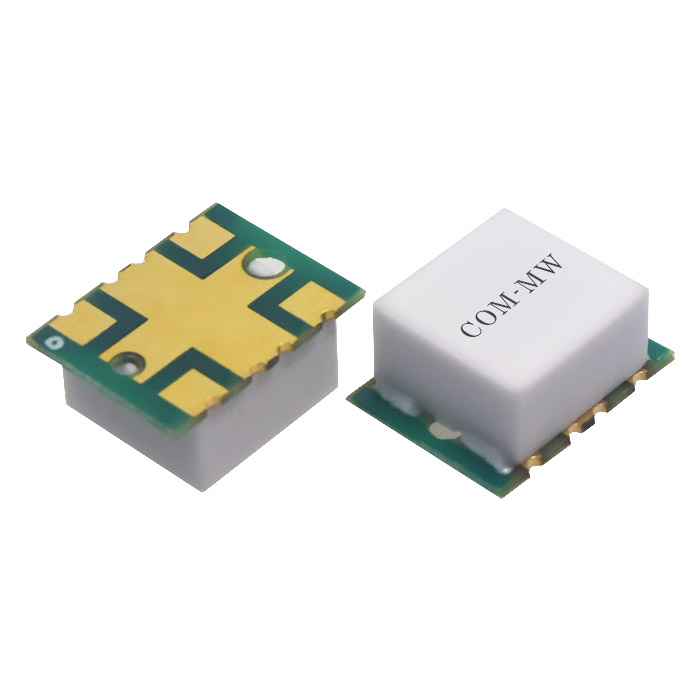

10~512MHz, 双定向耦合度20dB, 表面贴装, 25W, 工业级, 替代SYDC-20-62HP+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 10 | ~ | 512 | MHz |
| 插入损耗 | 0.2 | 0.6 | dB | |
| 双定向耦合度 | 19 | 20 | 21 | dB |
| 方向性 | 16 | 25 | dB | |
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.1 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 25W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SYDC-20-62HP+ |

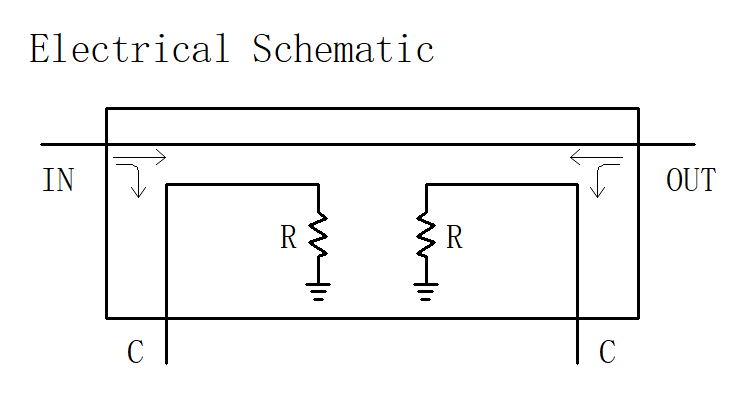

| 输入端口 | 8 | 1 |
| 输出端口 | 1 | 8 |
| 耦合端口 | 5 | 4 |
| 隔离端口 | 4 | 5 |
| 接地端口 | 2，3，6，7 | 2，3，6，7 |

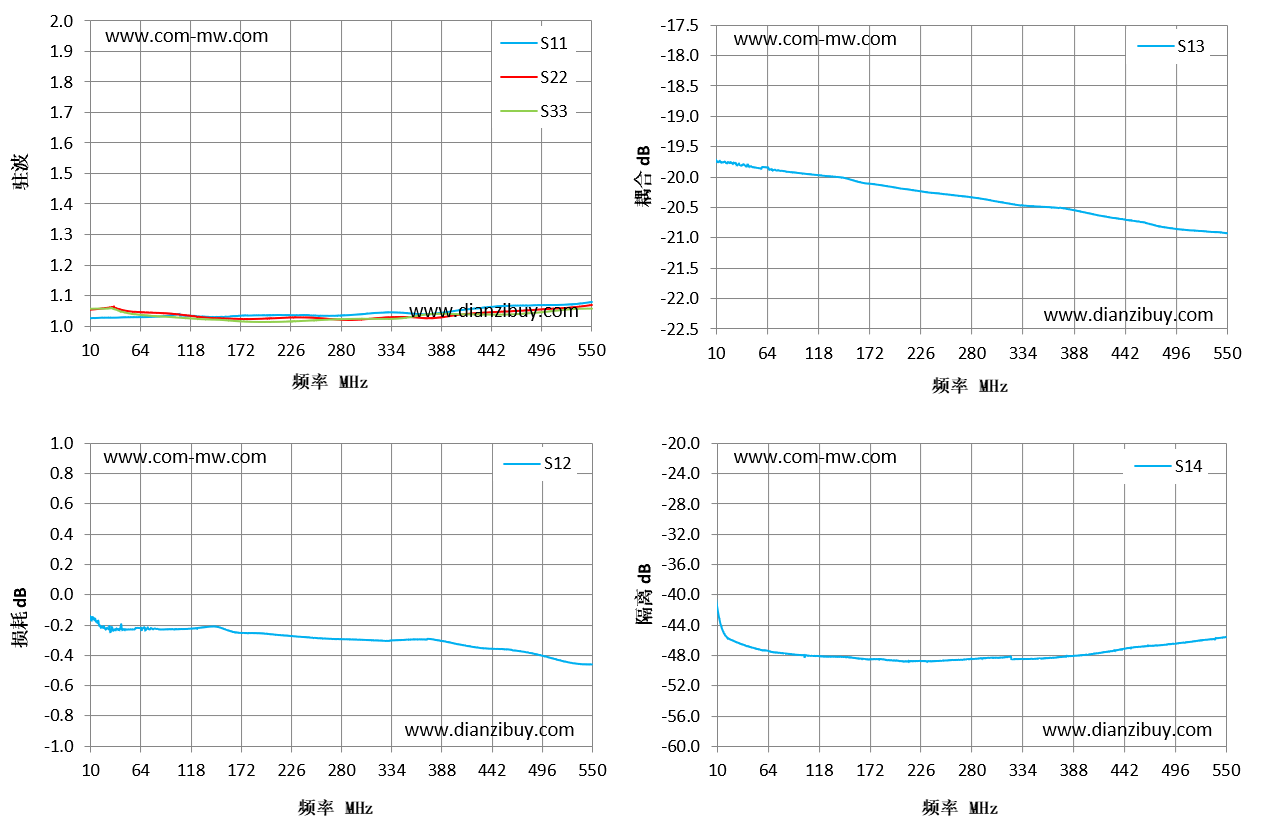

| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|
| 10 | 1.03 | -0.14 | -19.72 | -41.57 |
| 49 | 1.03 | -0.23 | -19.84 | -46.97 |
| 164 | 1.03 | -0.25 | -20.09 | -48.37 |
| 203 | 1.04 | -0.26 | -20.18 | -48.67 |
| 280 | 1.04 | -0.3 | -20.33 | -48.39 |
| 319 | 1.04 | -0.3 | -20.43 | -48.13 |
| 434 | 1.06 | -0.36 | -20.68 | -47.27 |
| 473 | 1.07 | -0.38 | -20.79 | -46.66 |
| 511 | 1.07 | -0.43 | -20.87 | -46.18 |
| 550 | 1.08 | -0.46 | -20.92 | -45.52 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
