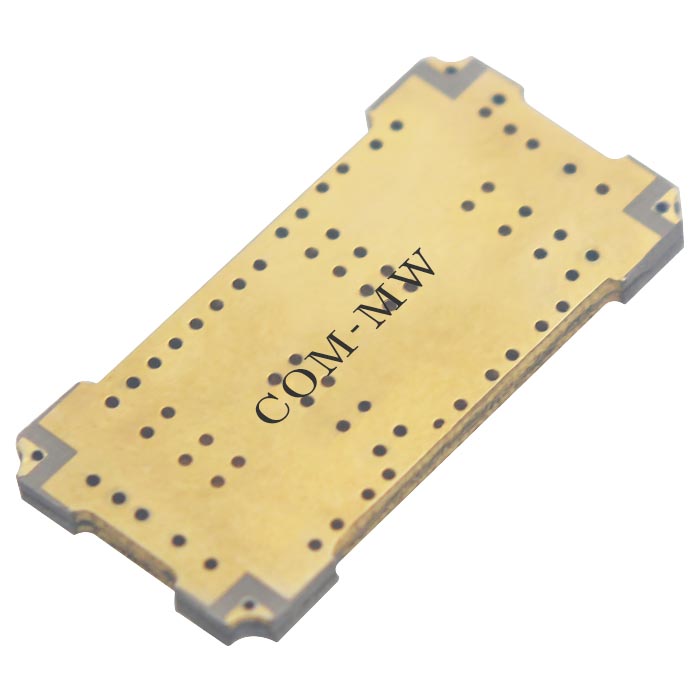

800~3000MHz, 耦合度26dB, 表面贴装, 150W, 替代BDCH-25-33+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 800 | ~ | 3000 | MHz |
| 插入损耗 | 0.2 | 0.3 | dB | |
| 耦合度 | 25 | 26 | 27.2 | dB |
| 方向性 | 21 | 28 | dB | |
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.2 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 150W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代BDCH-25-33+ |

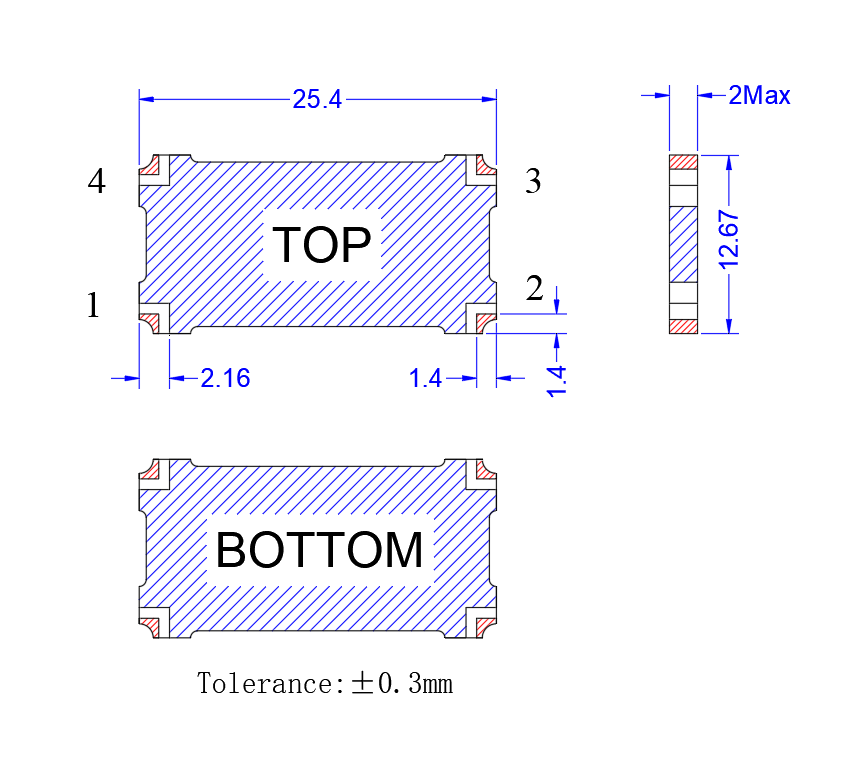

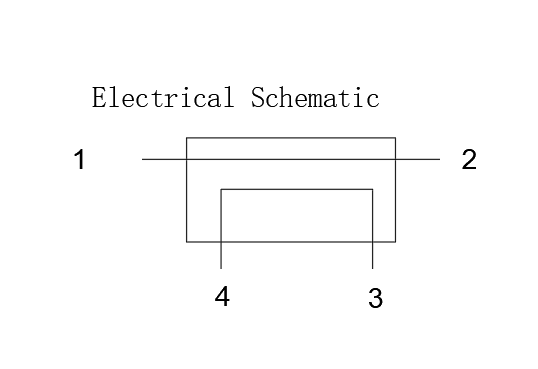

| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 4 | 3 |
| 隔离端口 | 3 | 4 |

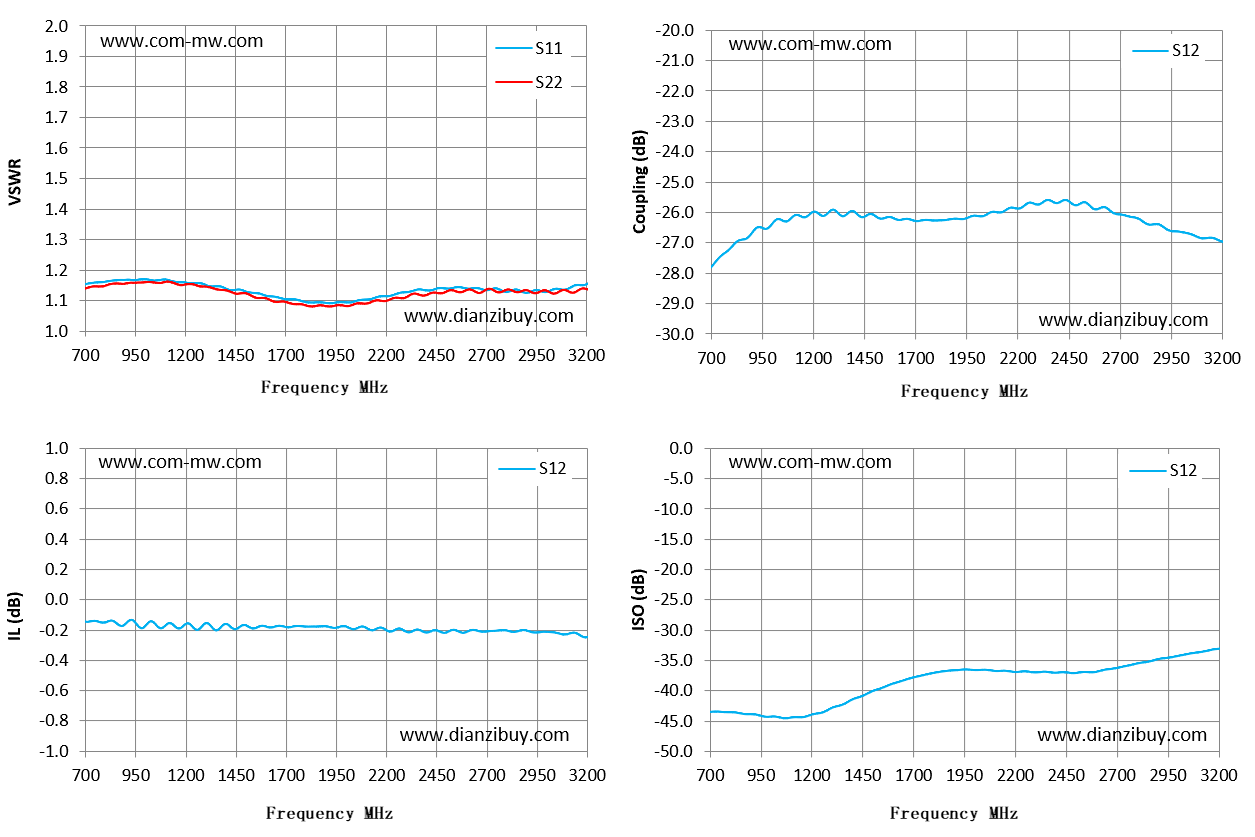

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 耦合 dB | S12 隔离 dB |
|---|---|---|---|---|---|
| 700 | 1.15 | 1.14 | -0.15 | -27.8 | -43.55 |
| 879 | 1.17 | 1.15 | -0.17 | -26.84 | -43.93 |
| 1057 | 1.17 | 1.16 | -0.18 | -26.3 | -44.57 |
| 1236 | 1.16 | 1.15 | -0.19 | -26.1 | -43.77 |
| 1414 | 1.14 | 1.13 | -0.17 | -26.07 | -41.3 |
| 1593 | 1.12 | 1.11 | -0.18 | -26.2 | -38.93 |
| 1771 | 1.1 | 1.09 | -0.18 | -26.27 | -37.29 |
| 1950 | 1.09 | 1.08 | -0.19 | -26.2 | -36.55 |
| 2129 | 1.11 | 1.1 | -0.2 | -25.98 | -36.76 |
| 2307 | 1.13 | 1.11 | -0.21 | -25.74 | -37.01 |
| 2486 | 1.14 | 1.13 | -0.22 | -25.78 | -37.13 |
| 2664 | 1.14 | 1.12 | -0.21 | -26.01 | -36.46 |
| 2843 | 1.14 | 1.13 | -0.21 | -26.41 | -35.3 |
| 3021 | 1.13 | 1.13 | -0.21 | -26.68 | -34.13 |
| 3200 | 1.15 | 1.14 | -0.25 | -26.97 | -33.09 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
