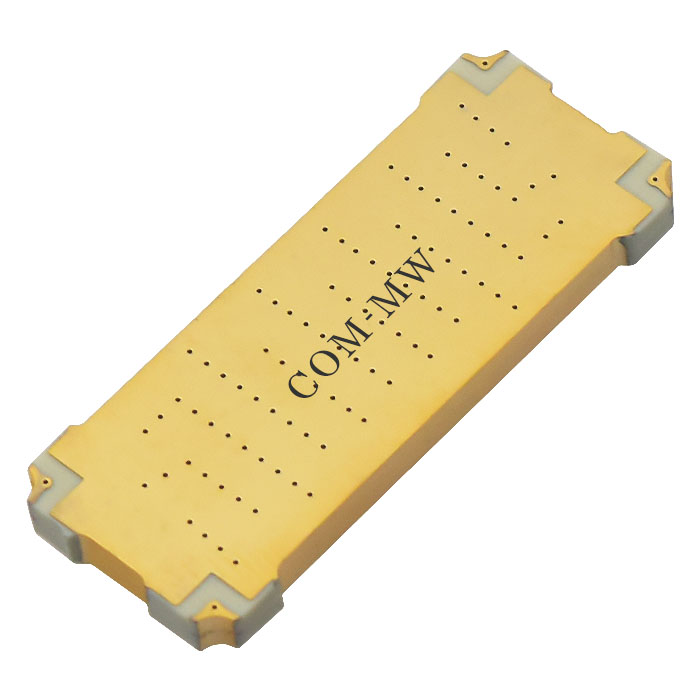

2000~6000MHz, 耦合度20dB, 表面贴装, 150W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 6000 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 19 | 20 | 21 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.4 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 150W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |

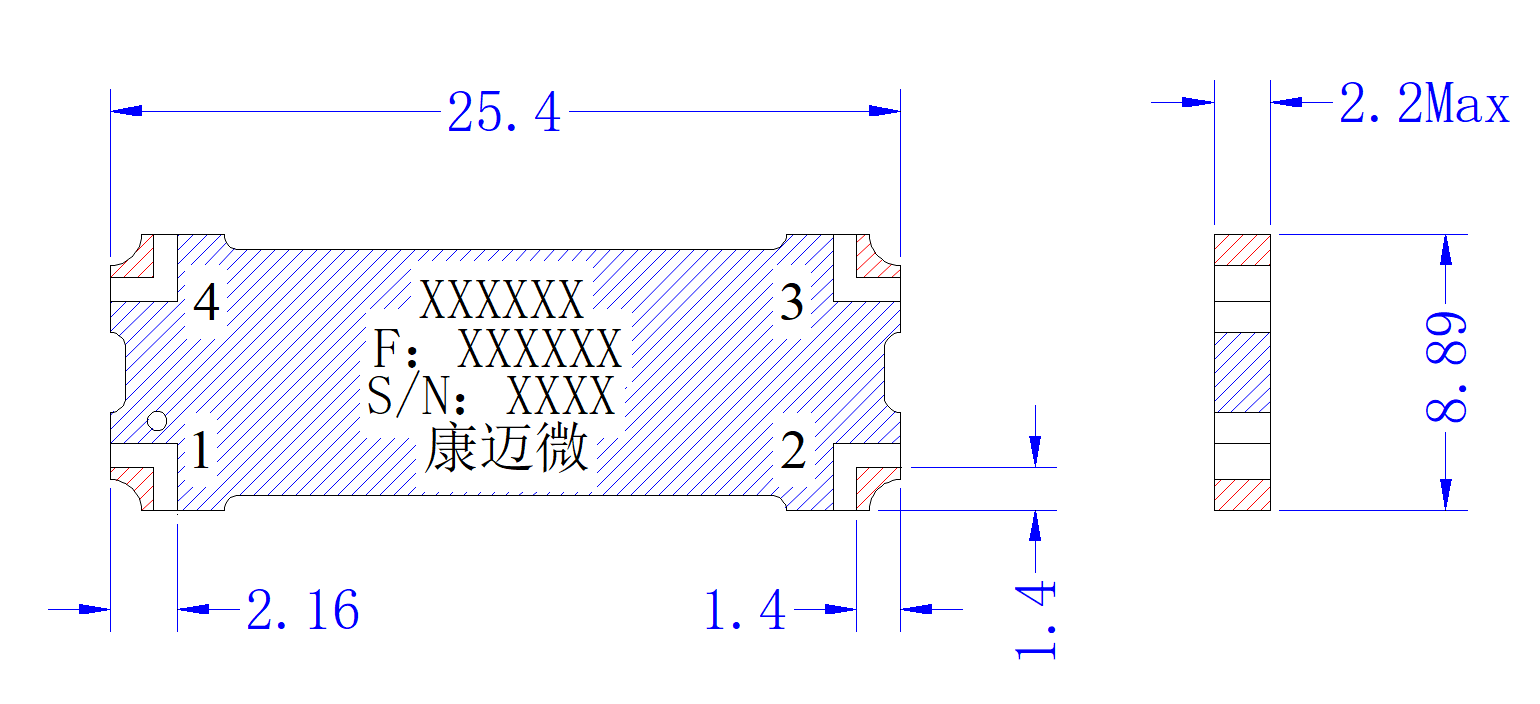

| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 4 | 3 |
| 隔离端口 | 3 | 4 |

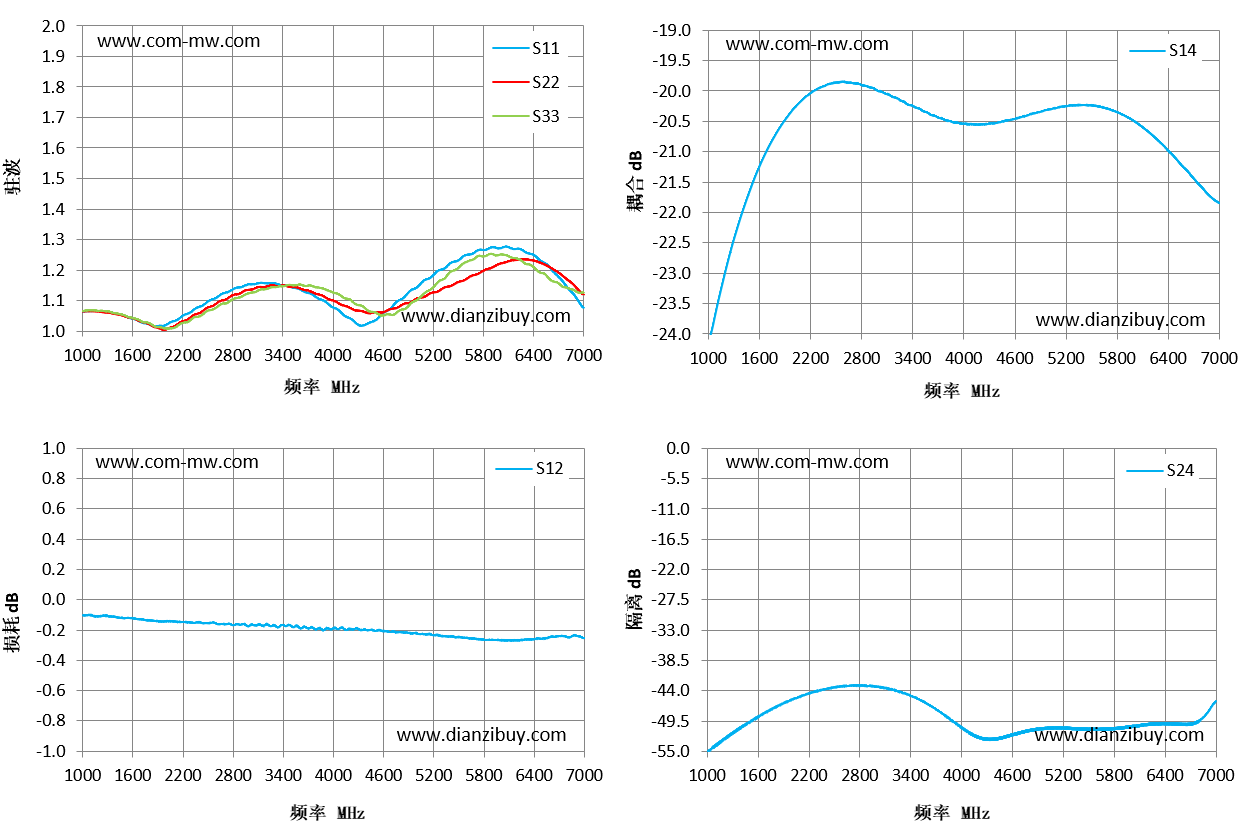

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S14 耦合 dB | S24 隔离 dB |
|---|---|---|---|---|---|
| 1000 | 1.06 | 1.06 | -0.1 | -24.13 | -55.11 |
| 1429 | 1.06 | 1.05 | -0.12 | -21.87 | -50.38 |
| 1857 | 1.02 | 1.01 | -0.14 | -20.56 | -46.62 |
| 2286 | 1.06 | 1.04 | -0.15 | -19.96 | -44.14 |
| 2714 | 1.13 | 1.1 | -0.16 | -19.88 | -43.1 |
| 3143 | 1.16 | 1.14 | -0.17 | -20.08 | -43.67 |
| 3571 | 1.14 | 1.14 | -0.18 | -20.36 | -46.18 |
| 4000 | 1.08 | 1.1 | -0.19 | -20.54 | -50.71 |
| 4429 | 1.03 | 1.06 | -0.2 | -20.51 | -52.69 |
| 4857 | 1.11 | 1.09 | -0.22 | -20.36 | -51.07 |
| 5286 | 1.2 | 1.13 | -0.24 | -20.24 | -50.84 |
| 5714 | 1.26 | 1.18 | -0.26 | -20.3 | -50.95 |
| 6143 | 1.27 | 1.23 | -0.27 | -20.65 | -50.23 |
| 6571 | 1.22 | 1.21 | -0.25 | -21.25 | -50.08 |
| 7000 | 1.08 | 1.12 | -0.25 | -21.85 | -45.91 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
