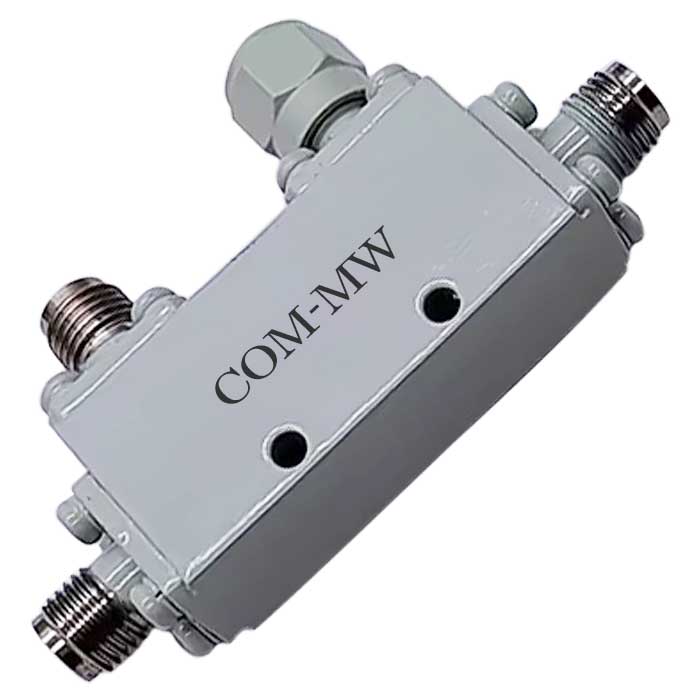

4~8GHz, 耦合度10dB, SMA, 40W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4 | ~ | 8 | GHz |
| 插入损耗 | 1.0 | dB | ||
| 耦合度 | 9 | 10 | 11 | dB |
| 方向性 | 18 | dB | ||
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 功率容量 | 40W设计保证 |
| 工作温度 | -55~+85℃ |

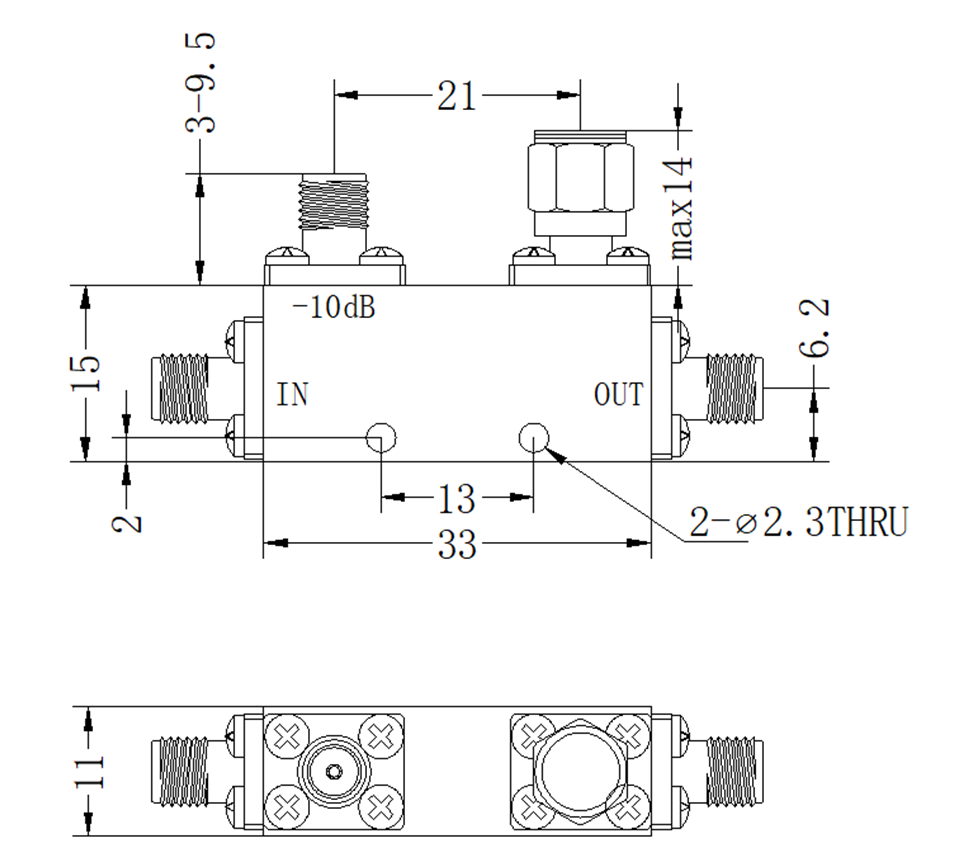

| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | -10dB | --- |

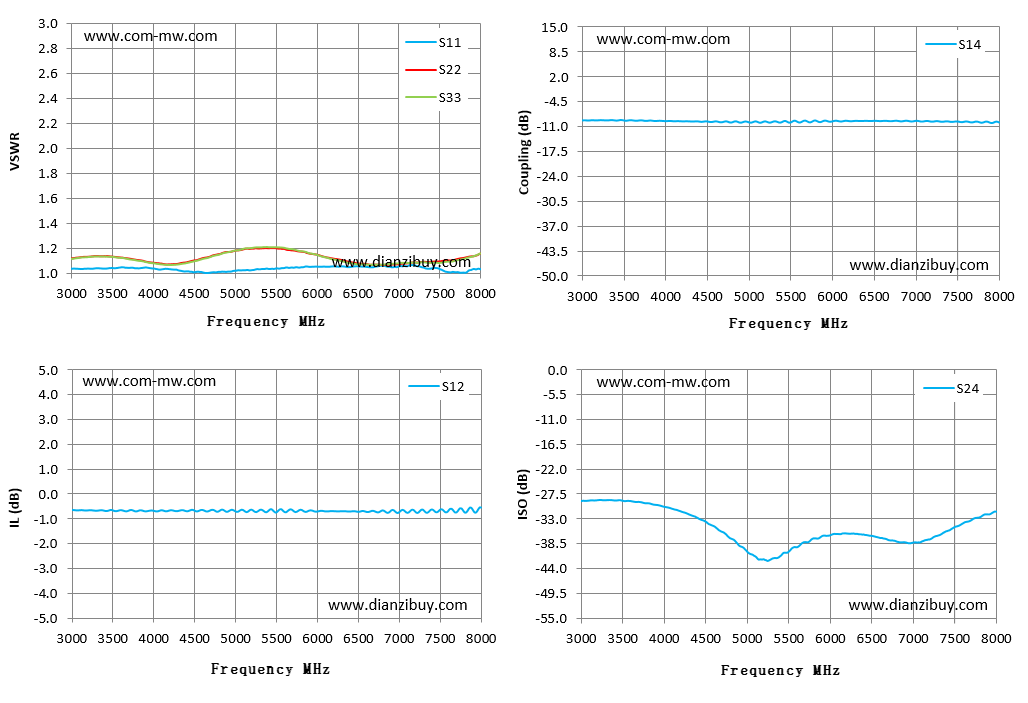

| Frequency MHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S14 耦合 dB | S24 隔离 dB |
| 3000 | 1.04 | 1.12 | 1.12 | -0.65 | -9.5 | -29.11 |
| 3357 | 1.04 | 1.14 | 1.14 | -0.66 | -9.42 | -28.87 |
| 3714 | 1.05 | 1.12 | 1.12 | -0.65 | -9.47 | -29.32 |
| 4071 | 1.03 | 1.08 | 1.08 | -0.68 | -9.63 | -30.65 |
| 4429 | 1.02 | 1.09 | 1.09 | -0.7 | -9.78 | -33.03 |
| 4786 | 1.01 | 1.15 | 1.15 | -0.72 | -9.97 | -37.14 |
| 5143 | 1.03 | 1.2 | 1.2 | -0.73 | -10.02 | -42.13 |
| 5500 | 1.04 | 1.21 | 1.21 | -0.75 | -9.99 | -40.37 |
| 5857 | 1.06 | 1.17 | 1.18 | -0.72 | -9.88 | -37.41 |
| 6214 | 1.06 | 1.12 | 1.12 | -0.69 | -9.65 | -36.32 |
| 6571 | 1.06 | 1.08 | 1.08 | -0.68 | -9.63 | -37.12 |
| 6929 | 1.05 | 1.07 | 1.08 | -0.64 | -9.65 | -38.4 |
| 7286 | 1.05 | 1.09 | 1.09 | -0.62 | -9.7 | -36.84 |
| 7643 | 1.01 | 1.1 | 1.1 | -0.59 | -9.83 | -33.7 |
| 8000 | 1.04 | 1.16 | 1.16 | -0.54 | -9.95 | -31.48 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
