300kHz~36GHz, 1: 1巴伦, 2.92-F or K, 0.5W
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 1 | 宽带,低损耗。 |

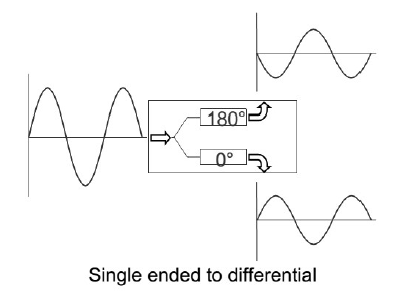

| 2 | 实现单端信号与差分信号的相互转换、阻抗匹配。 |
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 300kHz | ~ | 36GHz | |
| 插入损耗 | 9 | 12 | dB | |
| 输入驻波比 | 1.8 | |||
| 幅度平衡 | 1 | 3 | dB | |
| 相位平衡 | 180±5 | ° |
| 阻抗比 | 1:1巴伦 |
| 接口形式 | 2.92-F or K |
| 功率容量 | 0.5W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |




| Frequency GHz | S21 插入损耗 | S11 回波损耗 | 幅度平衡 | 相位 |
| 0.01 | -7.66 | -24.71 | 0.29 | 181.11 |
| 3.81 | -8.33 | -28.45 | -0.02 | 185.81 |
| 7.61 | -8.49 | -28.69 | 0.23 | 182.84 |
| 11.41 | -8.63 | -17.15 | 0.05 | 181.97 |
| 15.21 | -8.70 | -22.11 | -0.07 | 181.96 |
| 19.01 | -8.26 | -14.95 | 0.83 | 181.80 |
| 22.81 | -8.94 | -20.75 | 0.19 | 182.55 |
| 26.61 | -9.21 | -12.14 | 0.40 | 181.71 |
| 30.41 | -9.21 | -17.43 | 0.42 | 180.23 |
| 36.01 | -9.85 | -14.83 | 0.83 | 185.76 |
| 37.86 | -8.98 | -21.61 | 0.04 | 184.58 |
| 1 | 整体温度大于125℃的情况,订货前与我们协商。 |
| --- | 清洗产品表面,请勿将产品浸泡清洗液中清洗。 |
提供技术要求,工程师 1 个工作日内响应。
