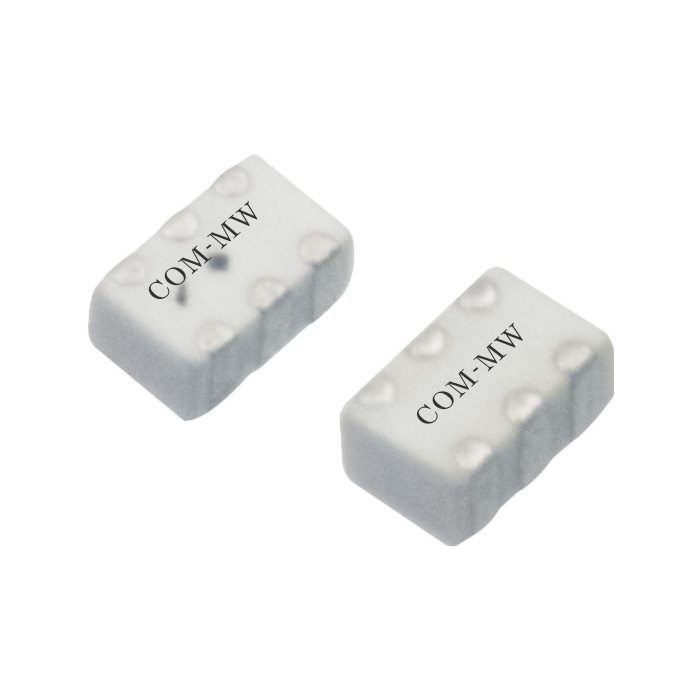

625~2815MHz, 1: 1巴伦, 表面贴装, 替代型号1720BL15B0050, LTCC
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
LTCC工艺，尺寸小，一致性好，性价比高。

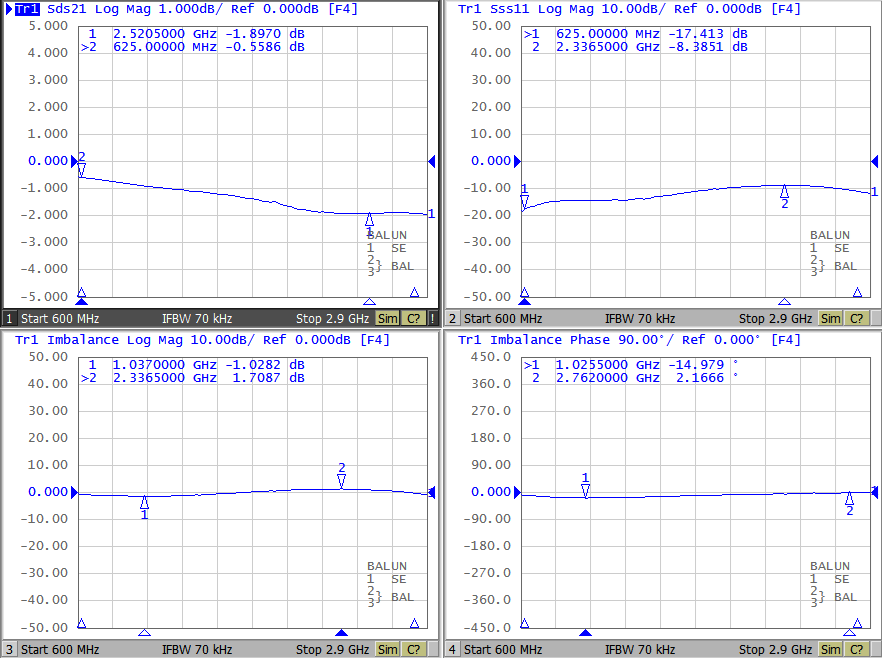

| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 625 | ~ | 2815 | MHz |
| 插入损耗 | 2.2 | dB | ||
| 返回损耗 | 6 | |||
| 幅度平衡 | 3 | dB | ||
| 相位平衡 | 18 | ° |
| 阻抗比 | 1：1巴伦 |
| 接口形式 | 表面贴装 |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+100℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | 1720BL15B0050 |
| ROHS | 满足 |
| 其它 | LTCC |
| 非平衡端口 | 1 | --- |
| 接地端 | 2,5 | --- |
| 平衡端口 | 3 | --- |
| 平衡端口 | 4 | --- |
| 不使用 | 6 | --- |

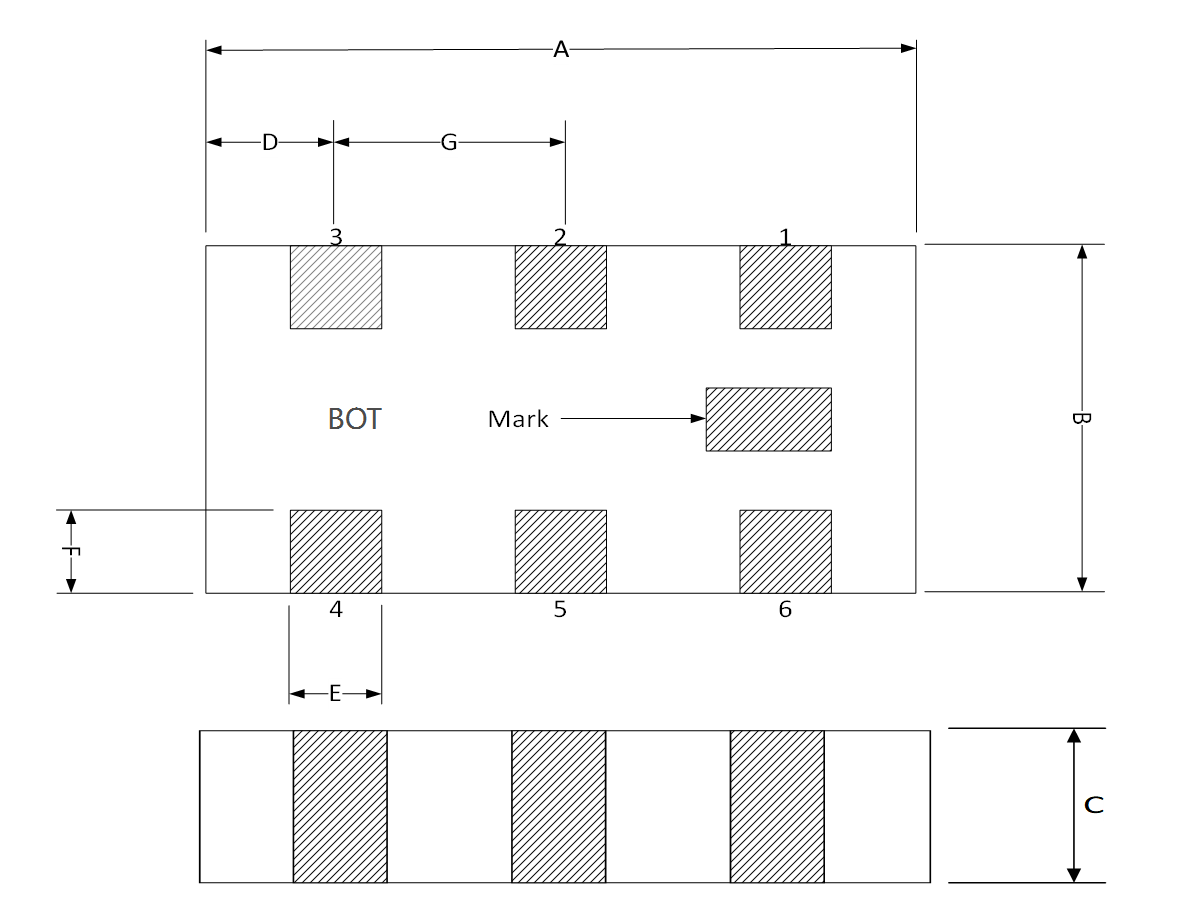

| 尺寸代码 | 尺寸 | 单位 |
| A | 2 | mm |
| B | 1.25 | mm |
| C | 0.9 | mm |
| D | 0.35 | mm |
| E | 0.3 | mm |
| F | 0.2 | mm |
| G | 0.65 | mm |
| 1 | 产品支持260℃回流焊。 |
| 2 | 可以短时间浸泡清洗，请及时烘干。 |
提供技术要求，工程师 1 个工作日内响应。
