产品类目 巴伦
DBA8-1-1200-832 巴伦
巴伦

巴伦 DBA8-1-1200-832

1~1200MHz, 阻抗比1: 2巴伦, 表面贴装

型号
DBA8-1-1200-832
库存
该商品有现货 90 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
1 g
质保条件
一年保修

资料下载

商品介绍

产品特点

宽带,小体积。

主要参数

参数最小典型最大单位
工作频率1~1200MHz
插入损耗1.8dB
输入驻波比1.8
幅度平衡±0.8dB
相位平衡±3°

其它参数

阻抗比1:2巴伦
接口形式表面贴装
功率容量2W设计保证
工作温度-40~+85℃设计保证
储存温度-55~+100℃设计保证
质量等级工业级

端口定义

PRIMARY DOT初级(圆点位)1
PRIMARY初级4
SECONDARY DOT次级(圆点位)3
SECONDARY次级2
SECONDARY CT次级(中心抽头)---
NOT USED不使用---

建议PCB布局图

典型测试数据

Frequency MHzS12 IL dBS13 IL dBS11 VSWRS13 Phase °
1.00-3.64-3.441.24179.50
132.89-3.45-3.571.28182.20
264.78-3.68-3.871.54183.99
402.67-3.87-4.211.73185.20
534.55-3.88-4.551.77185.89
666.45-3.82-4.861.66185.48
798.34-3.75-5.001.45184.46
936.22-3.79-5.281.19182.62
1068.11-4.08-5.621.21178.46
1200.00-4.72-6.181.54172.20

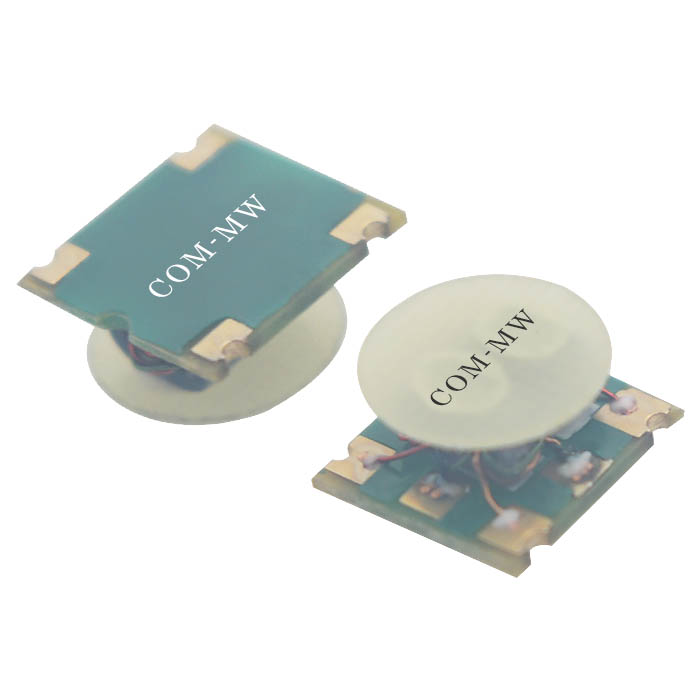

参考实物图

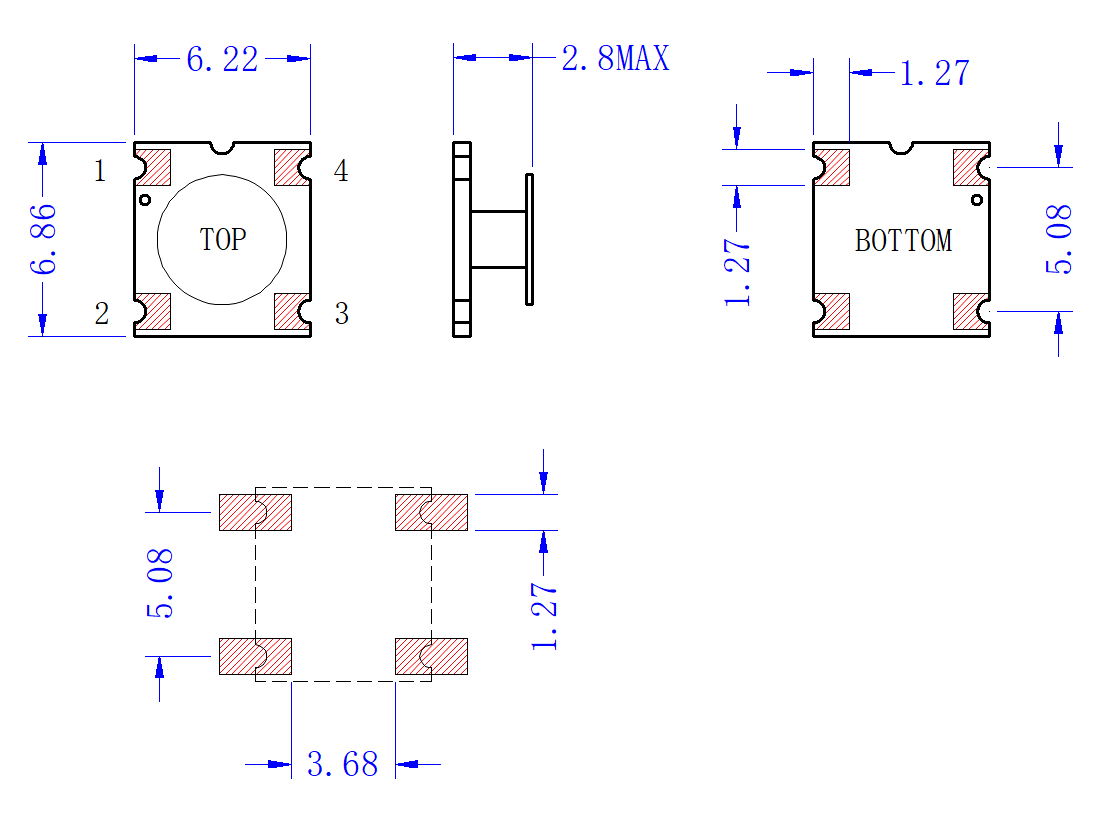

外形结构图(mm)

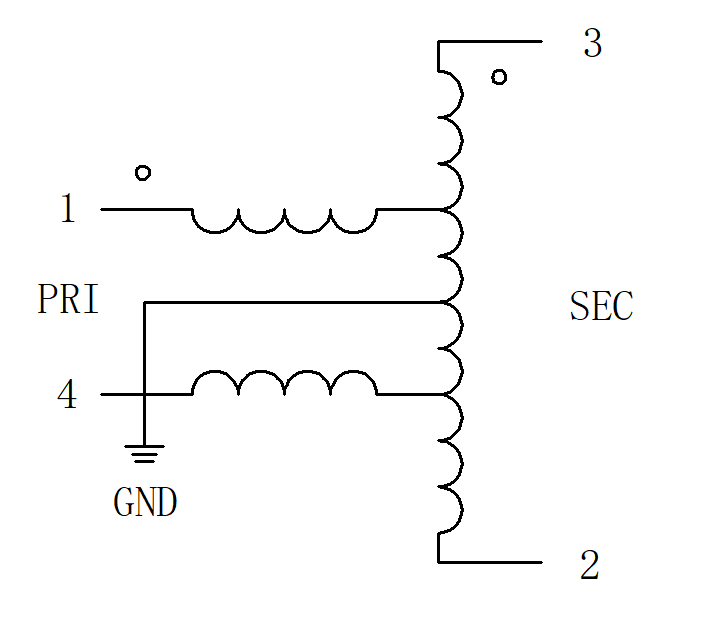

功能示意图

典型测试曲线图

注意事项

1产品支持260℃回流焊。
