产品类目 巴伦
DBA8-10-4000-833 巴伦
巴伦

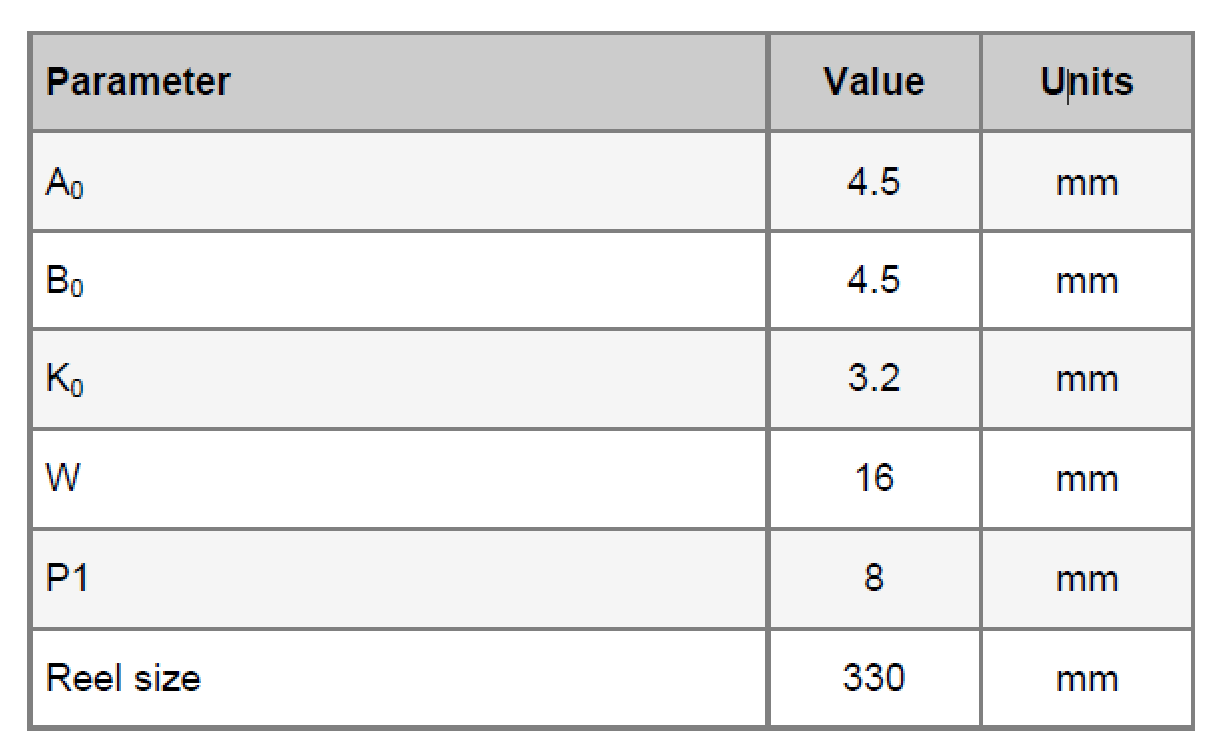

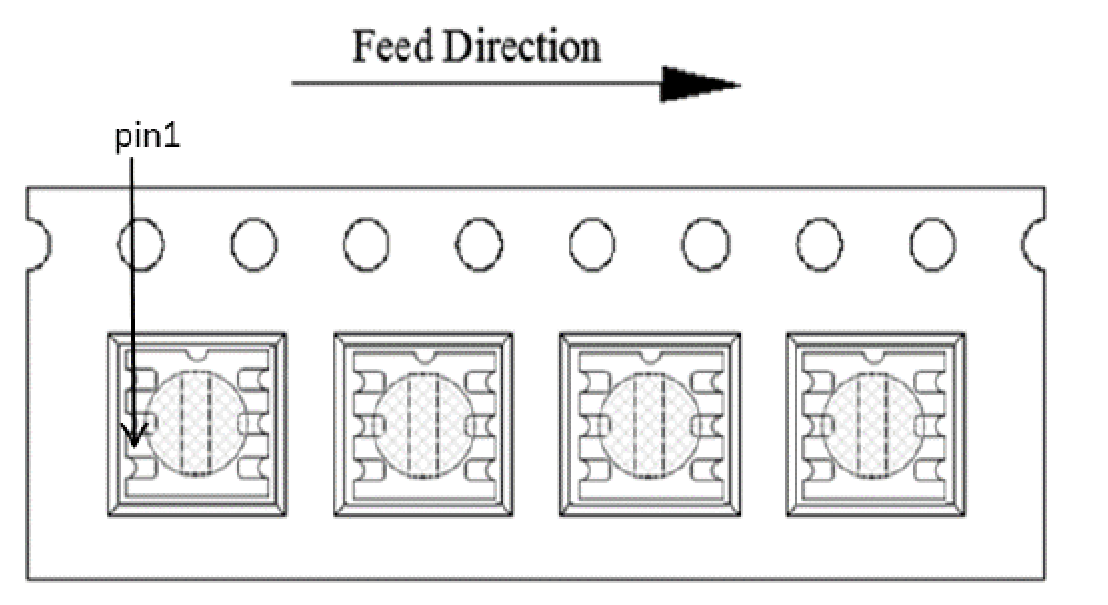

巴伦 DBA8-10-4000-833

10~4000MHz, 1: 4巴伦, 表面贴装

型号
DBA8-10-4000-833
库存
该商品有现货 43 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
1 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率10~4000MHz
插入损耗1.3dB
驻波比1.5
幅度平衡0.7dB
相位平衡±3°

其它参数

阻抗比1:4巴伦
接口形式表面贴装
阻抗50Ω
功率容量2W
工作温度-40~+85℃设计保证
质量等级工业级
其它通过直流电流300mA

端口定义

PRIMARY DOT初级(圆点位):3
PRIMARY初级:2
SECONDARY DOT次级(圆点位):4
SECONDARY次级:6
GND(RF)2,5
NC1

建议PCB布局图

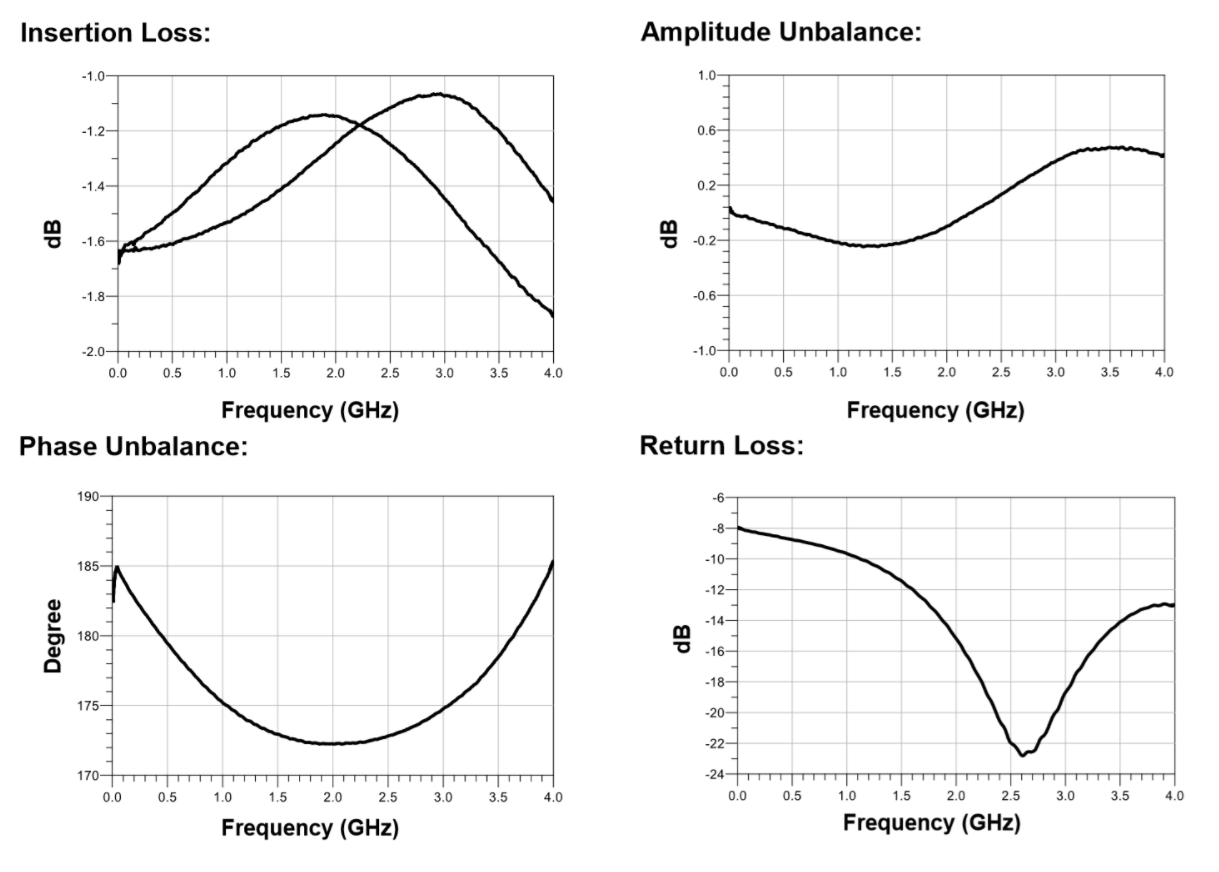

典型测试曲线图

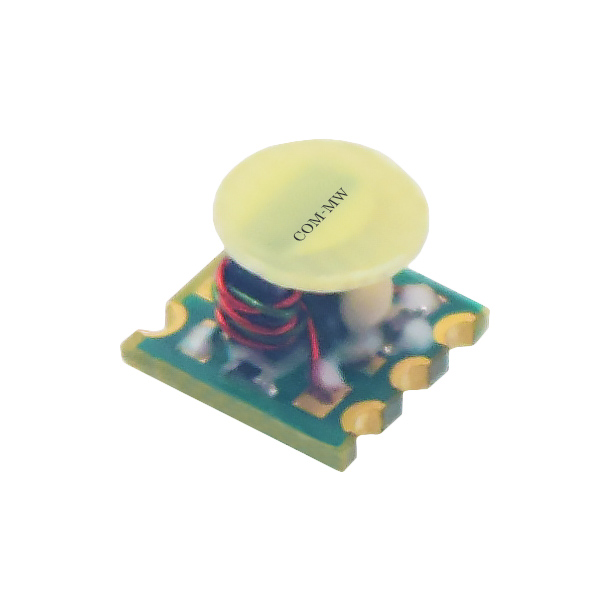

参考实物图

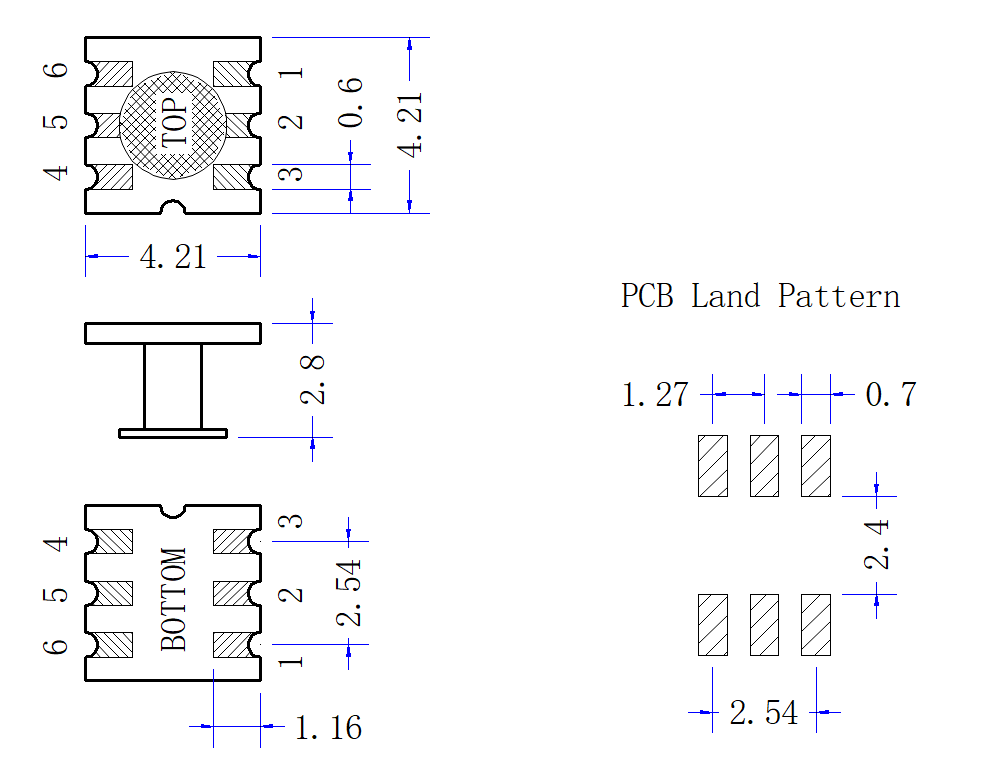

外形结构图(mm)

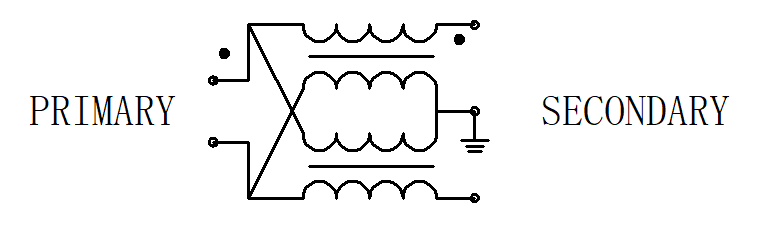

功能示意图

典型测试数据

Frequency GHzS12 IL dBS13 IL dBS11 VSWRS13 Phase °
0.01-4.84-4.822.58180.00
0.29-4.58-4.522.37181.85
0.59-4.54-4.452.26183.50
0.87-4.53-4.392.13184.58
1.15-4.48-4.291.99185.83
1.43-4.45-4.291.86186.28
1.73-4.41-4.261.70186.78
2.00-4.36-4.281.58187.17
2.28-4.34-4.271.46187.34
2.58-4.25-4.321.36186.92
2.86-4.24-4.351.31186.92
3.14-4.17-4.431.30186.64
3.42-4.15-4.521.33186.09
3.72-4.13-4.661.40186.04
4.00-4.19-4.781.50185.89

注意事项

1产品支持260℃回流焊。
