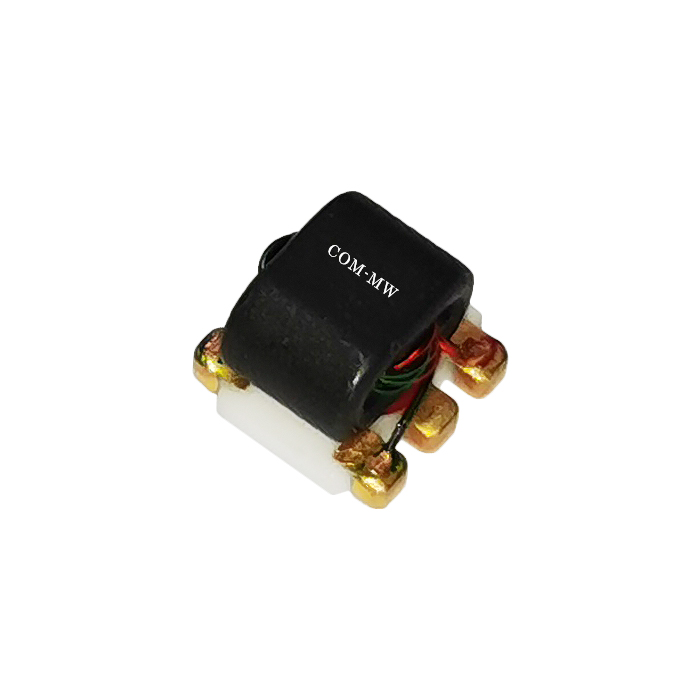

4.5~3000MHz, 1: 1巴伦, 微带焊盘, 替代ETC1-1-13
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 4.5 | ~ | 3000 | MHz |
| 插入损耗 | 3@2-3GHz | dB | ||
| 插入损耗 | 2@1-2GHz | dB | ||
| 插入损耗 | 1@0.004-1GHz | dB | ||
| 输入驻波比 | 2 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 3 | ° |
| 阻抗比 | 1：1巴伦 |

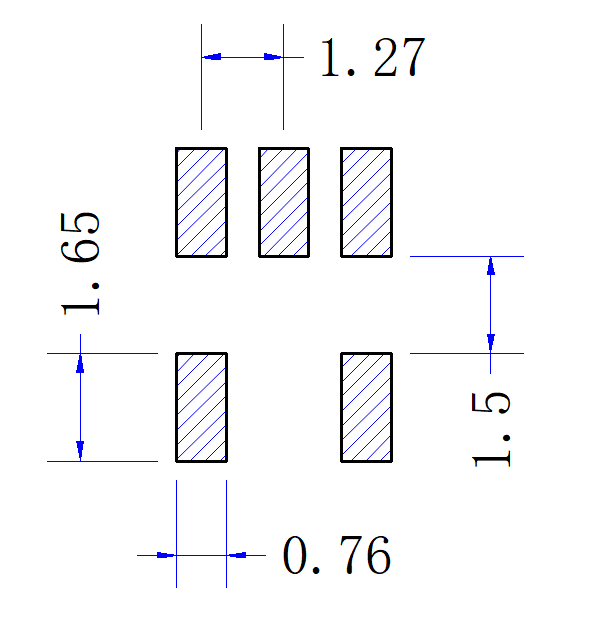

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代ETC1-1-13 |

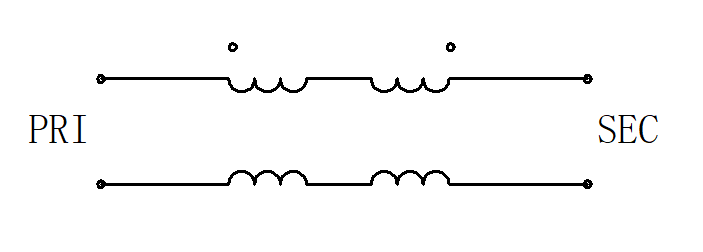

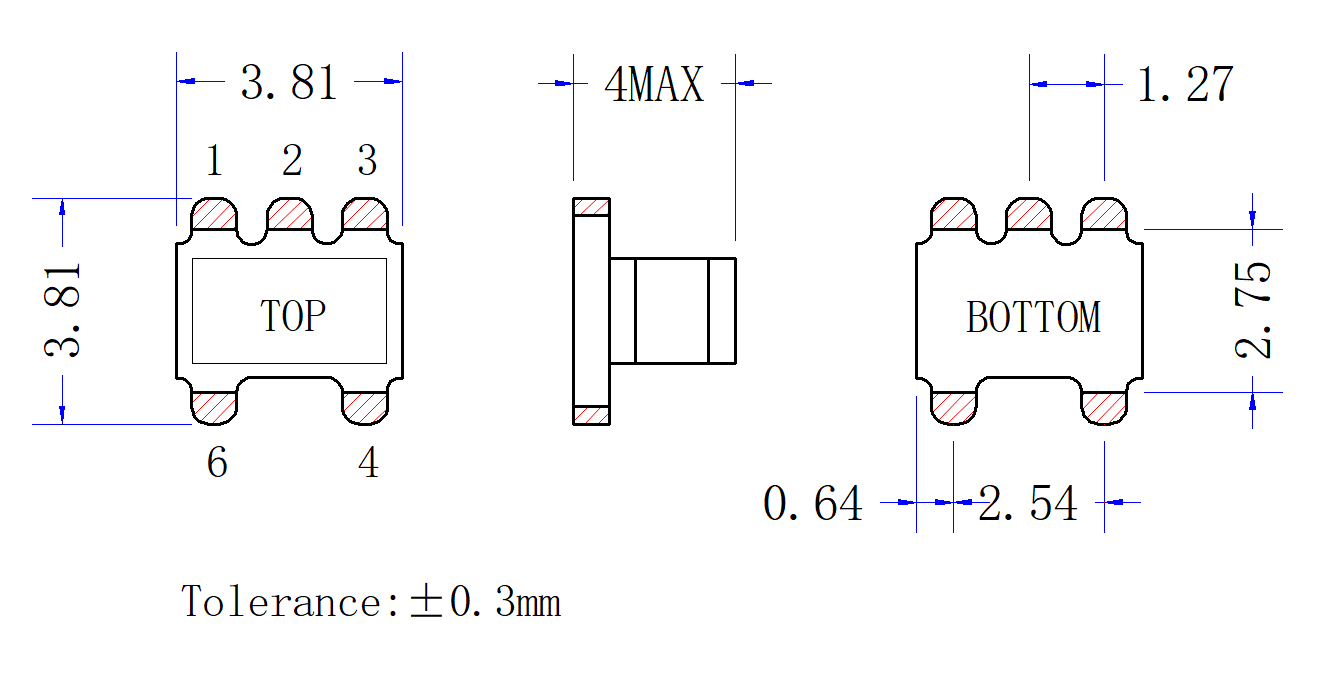

| PRIMARY DOT | 初级（圆点位）：6 |
| PRIMARY | 初级：4 |
| SECONDARY DOT | 次级（圆点位）：1 |
| SECONDARY | 次级：3 |
| NOT USED | 2 |
| Frequency GHz | S12 IL dB | S13 IL dB | S11 VSWR | S13 Phase ° |
| 0.00 | -2.77 | -4.00 | 1.09 | 186.14 |
| 0.33 | -3.02 | -4.04 | 1.11 | 179.99 |
| 0.66 | -3.30 | -4.12 | 1.22 | 179.63 |
| 1.01 | -3.57 | -4.15 | 1.32 | 179.44 |
| 1.34 | -3.93 | -4.24 | 1.44 | 178.68 |
| 1.67 | -4.36 | -4.35 | 1.57 | 176.88 |
| 2.00 | -4.59 | -4.39 | 1.65 | 177.19 |
| 2.34 | -4.87 | -4.48 | 1.69 | 177.18 |
| 2.67 | -5.01 | -4.49 | 1.60 | 178.33 |
| 3.00 | -5.12 | -4.45 | 1.42 | 179.50 |
| 1 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
