DCA8-NM120SM4.2-1820 电缆组件
电缆组件

电缆组件 DCA8-NM120SM4.2-1820

DC~12GHz, 半柔, 120mm, N-M or J, SMA-M or J

型号
DCA8-NM120SM4.2-1820
库存
该商品有现货 7 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
37 g
质保条件
一年保修

资料下载

商品介绍

主要参数

指标名称频率(GHz)MinTypicalMax单位
频率范围DC~12GHz
插入损耗0.8dB
驻波1.201.35

其它参数

电缆类别半柔
长度120mm
接口一N-M or J
接口二SMA-M or J
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证
质量等级工业级
ROHS符合

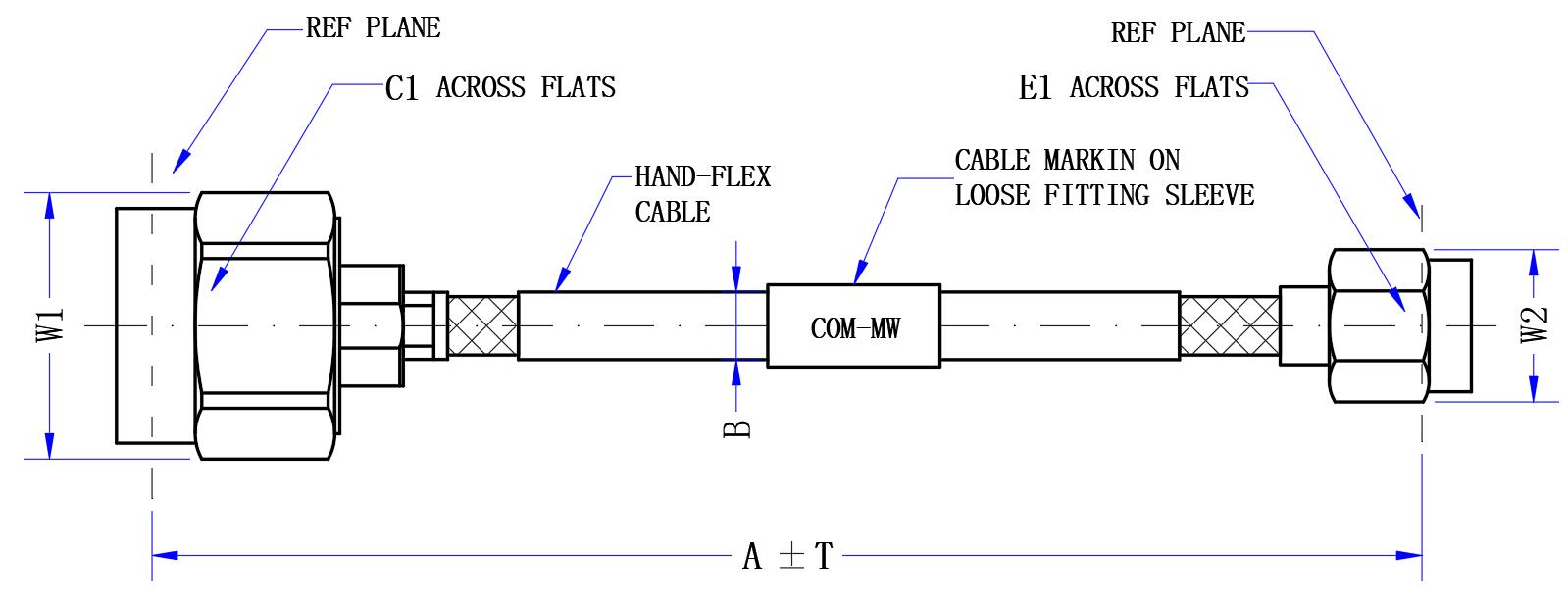

外形结构图

外形尺寸(mm)

A120mm
B4.2mm
T10mm

典型功率曲线图

参考实物图

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWR
0.00-0.011.001.00
0.93-0.171.051.03
1.86-0.221.041.03
2.79-0.261.011.03
3.71-0.291.031.04
4.64-0.311.031.03
5.57-0.331.081.06
6.50-0.331.061.05
7.43-0.351.061.05
8.36-0.351.101.12
9.29-0.331.041.18
10.21-0.371.051.09
11.14-0.381.071.03
12.07-0.411.221.07
13.00-0.451.201.03

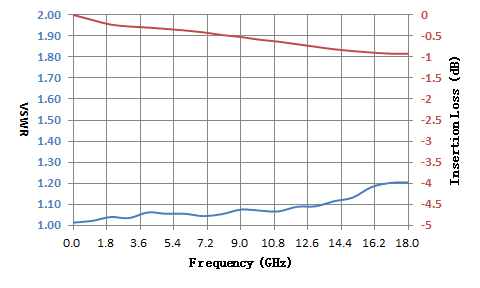

典型测试曲线图

电缆结构图

注意事项

静态转弯半径24mm
动态转为半径42mm
