产品类目 电缆组件
DCA8-NM230NM4.2-1814 电缆组件
电缆组件

电缆组件 DCA8-NM230NM4.2-1814

DC~12GHz, 半柔, 230mm, N-M or J, N-M or J

型号
DCA8-NM230NM4.2-1814
库存
该商品有现货 2 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
63 g
质保条件
一年保修

资料下载

商品介绍

主要参数

指标名称频率(GHz)MinTypicalMax单位
频率范围DC~12GHz
插入损耗0.86dB
驻波1.201.35

其它参数

电缆类别半柔
长度230mm
接口一N-M or J
接口二N-M or J
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证
质量等级工业级
ROHS符合

外形结构图

外形尺寸(mm)

A230mm
B4.2mm
T10mm

典型功率曲线图

典型测试数据

Frequency GHzS11 驻波S22 驻波S12 损耗 dB
0.011.011.02-0.01
0.861.021.02-0.10
1.711.011.01-0.14
2.571.041.05-0.18
3.431.051.06-0.22
4.291.031.05-0.26
5.141.051.08-0.32
6.001.101.07-0.34
6.861.101.09-0.33
7.711.051.05-0.30
8.571.161.13-0.33
9.431.111.09-0.35
10.291.111.08-0.36
11.141.131.12-0.41
12.001.091.11-0.42

参考实物图

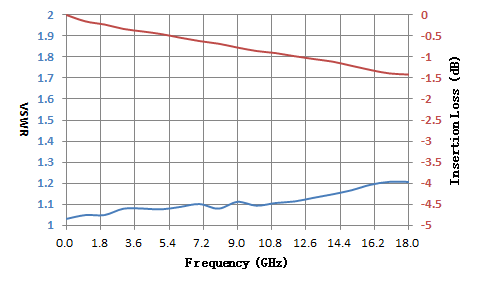

典型测试曲线图

电缆结构图

注意事项

静态转弯半径24mm
动态转为半径42mm
