DC~10GHz, 半柔互联电缆组件, 长度2500mm, N-J, N-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性价比半柔互联电缆组件。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 10 | GHz | |
| 插入损耗 | DC-10 | 3.56 | 4.10 | dB | |
| 驻波 | DC-10 | 1.25 | 1.35 | dB |
| 电缆类别 | 半柔互联电缆组件 |
| 长度 | 2500mm |
| 接口一 | N-J不锈钢螺母 |
| 接口二 | N-K铜镀镍 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| A | 2500 | mm | C1 | 20.0 | mm |
| B | 4.2 | mm | W1 | 21.4 | mm |
| T | 25 | mm |

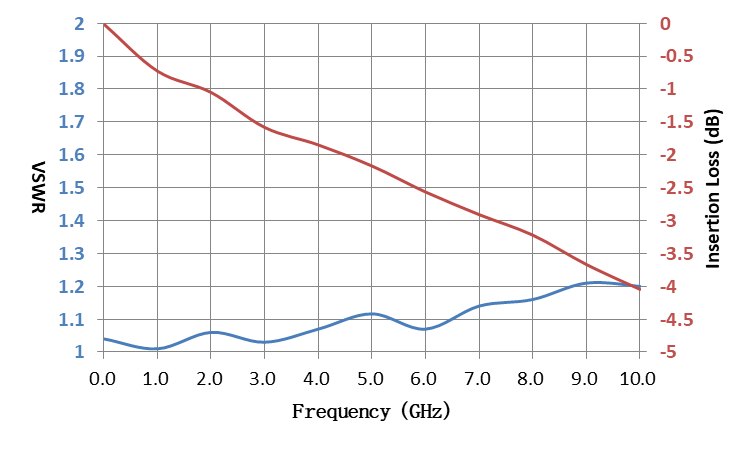

| 频率(MHz) | 插损 | 输入驻波 | 输出驻波 |
| 10 | 0.02 | 1.01 | 1.02 |
| 1000 | 0.71 | 1.04 | 1.01 |
| 2000 | 1.07 | 1.06 | 1.03 |
| 3000 | 1.59 | 1.07 | 1.06 |
| 4000 | 1.85 | 1.06 | 1.07 |
| 5000 | 2.15 | 1.11 | 1.09 |
| 6000 | 2.54 | 1.13 | 1.1 |
| 7000 | 2.93 | 1.08 | 1.11 |
| 8000 | 3.23 | 1.18 | 1.16 |
| 9000 | 3.67 | 1.18 | 1.19 |
| 10000 | 4.04 | 1.21 | 1.21 |
| 1 | 建议安装半径大于10mm |
