DCA8-NM2500SM4.2-2433 电缆组件
电缆组件

电缆组件 DCA8-NM2500SM4.2-2433

DC~12GHz, 半柔, 2500mm, N-M or J, SMA-M or J

型号
DCA8-NM2500SM4.2-2433
库存
该商品有现货 7 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
142 g
质保条件
一年保修

资料下载

商品介绍

主要参数

指标名称频率(GHz)MinTypicalMax单位
频率范围DC~12GHz
插入损耗5.56dB
驻波1.201.35

其它参数

电缆类别半柔
长度2500mm
接口一N-M or J
接口二SMA-M or J
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证
质量等级工业级
ROHS符合

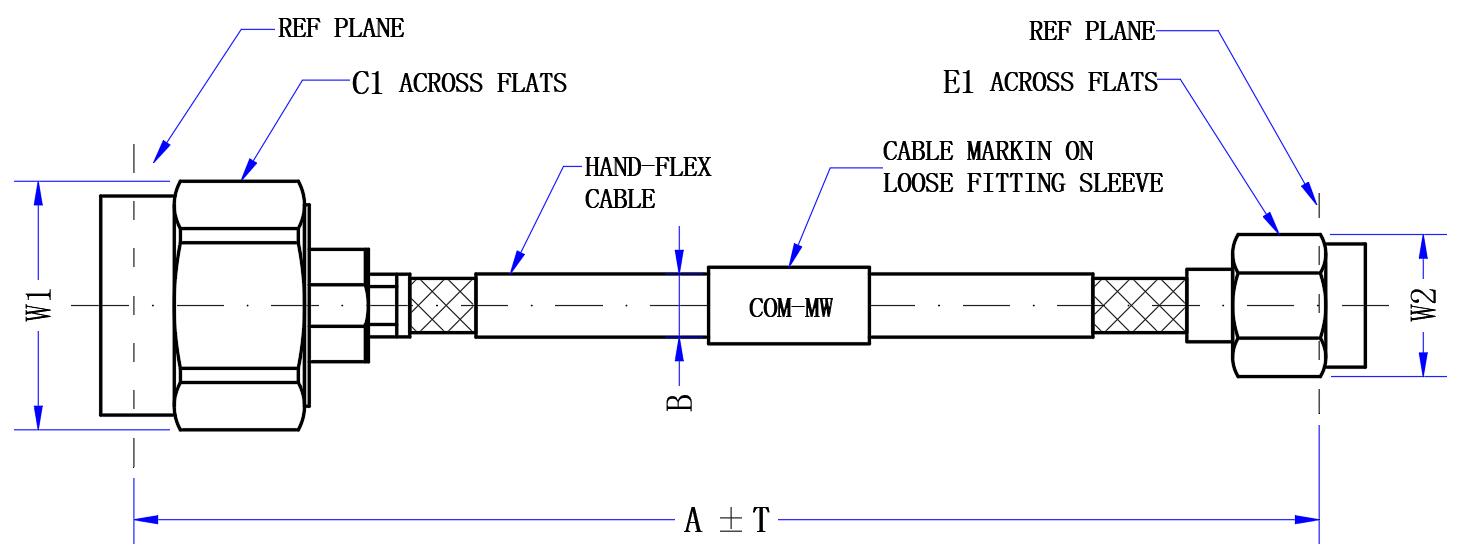

外形结构图

外形尺寸(mm)

A2500mm
B4.2mm
T50mm

典型功率曲线图

参考实物图

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWR
0.00-0.091.011.01
0.93-1.071.021.02
1.86-1.541.031.02
2.79-1.911.021.03
3.71-2.241.031.03
4.64-2.521.041.02
5.57-2.771.101.04
6.50-3.011.121.04
7.43-3.231.071.04
8.36-3.441.081.08
9.29-3.641.101.08
10.21-3.841.081.08
11.14-4.031.141.07
12.07-4.231.141.05
13.00-4.411.071.05

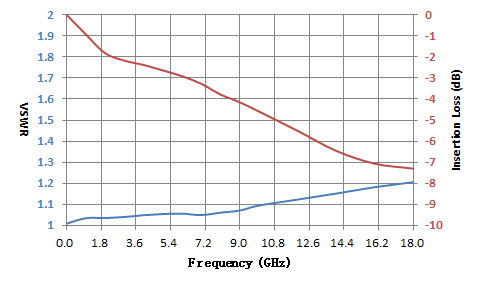

典型测试曲线图

电缆结构图

注意事项

静态转弯半径24mm
动态转为半径42mm
