DC~12GHz, 半柔, 250mm, N-M or J, N-M or J
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 12 | GHz | |
| 插入损耗 | 0.90 | dB | |||
| 驻波 | 1.20 | 1.35 |
| 电缆类别 | 半柔 |
| 长度 | 250mm |
| 接口一 | N-M or J |
| 接口二 | N-M or J |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

| A | 250 | mm |
| B | 4.2 | mm |
| T | 10 | mm |

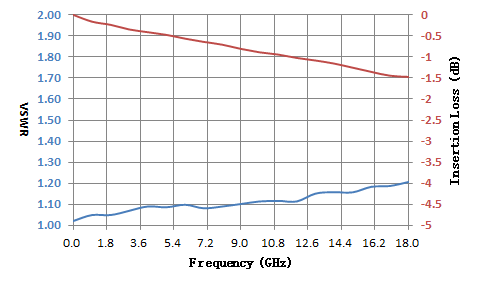

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.02 | 1.03 | -0.01 |
| 1.00 | 1.02 | 1.02 | -0.11 |
| 2.00 | 1.02 | 1.02 | -0.17 |
| 4.00 | 1.04 | 1.06 | -0.43 |
| 5.00 | 1.04 | 1.04 | -0.34 |
| 6.00 | 1.06 | 1.06 | -0.32 |
| 7.00 | 1.04 | 1.03 | -0.34 |
| 8.00 | 1.04 | 1.06 | -0.40 |
| 9.00 | 1.03 | 1.06 | -0.47 |
| 10.00 | 1.02 | 1.05 | -0.53 |
| 11.00 | 1.02 | 1.04 | -0.52 |
| 12.00 | 1.07 | 1.07 | -0.55 |



| 静态转弯半径 | 24mm |
| 动态转为半径 | 42mm |
提供技术要求,工程师 1 个工作日内响应。
