DCA8-NM250SM4.2-959 电缆组件
电缆组件

电缆组件 DCA8-NM250SM4.2-959

DC~12GHz, 半柔, 250mm, N-M or J, SMA-M or J

型号
DCA8-NM250SM4.2-959
库存
该商品有现货 11 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
43 g
质保条件
一年保修

资料下载

商品介绍

主要参数

指标名称频率(GHz)MinTypicalMax单位
频率范围DC~12GHz
插入损耗1.06dB
驻波1.201.35

其它参数

电缆类别半柔
长度250mm
接口一N-M or J
接口二SMA-M or J
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证
质量等级工业级
ROHS符合

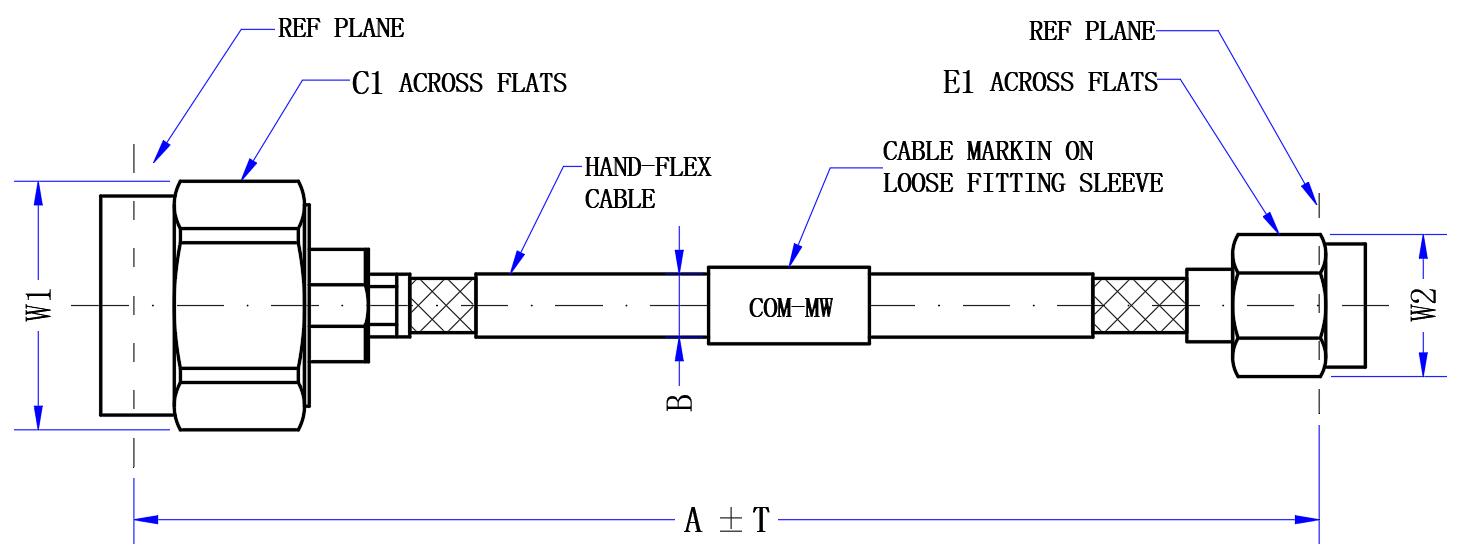

外形结构图

外形尺寸(mm)

A250mm
B4.2mm
T10mm

典型功率曲线图

参考实物图

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWR
0.00-0.011.001.00
0.93-0.211.041.01
1.86-0.291.021.01
2.79-0.341.011.01
3.71-0.401.041.02
4.64-0.421.021.02
5.57-0.471.151.06
6.50-0.491.131.05
7.43-0.511.041.04
8.36-0.491.031.13
9.29-0.531.101.14
10.21-0.551.131.10
11.14-0.581.151.05
12.07-0.591.081.05
13.00-0.641.111.03

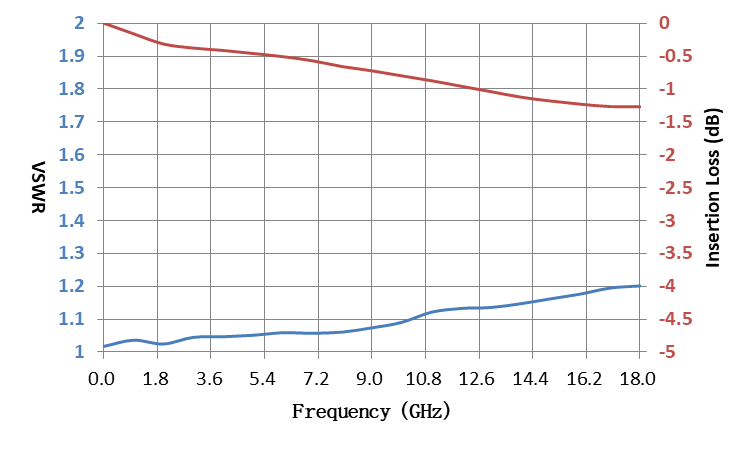

典型测试曲线图

电缆结构图

注意事项

静态转弯半径24mm
动态转为半径42mm
