DC~12GHz, 半柔互联, 4000mm, N-J, SMA-J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性价比半柔互联电缆组件。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 12 | GHz | |
| 插入损耗 | DC-12 | 11.06 | 11.35 | dB | |
| 驻波 | DC-2 | 1.01 | 1.15 | dB | |
| 驻波 | 2-6 | 1.05 | 1.15 | dB | |
| 驻波 | 6-12 | 1.09 | 1.33 | dB |
| 电缆类别 | 半柔互联电缆组件 |
| 长度 | 4000mm |
| 接口一 | N-J不锈钢螺母 |
| 接口二 | SMA-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| A | 4000 | mm | C1 | 20.0 | mm |
| B | 4.2 | mm | E1 | 8.9 | mm |
| T | 40 | mm | W1 | 21.4 | mm |

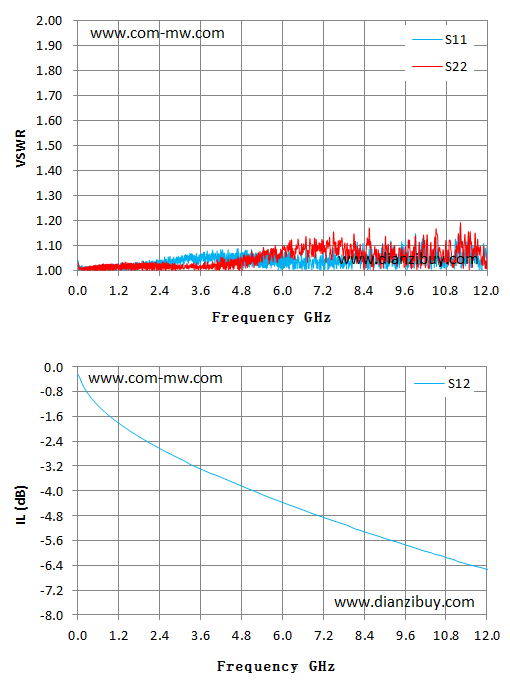

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.04 | 1.03 | -0.24 |
| 0.86 | 1.01 | 1.02 | -1.52 |
| 1.71 | 1.01 | 1.03 | -2.19 |
| 2.57 | 1.05 | 1.00 | -2.73 |
| 3.43 | 1.04 | 1.02 | -3.21 |
| 4.29 | 1.05 | 1.01 | -3.60 |
| 5.14 | 1.06 | 1.03 | -3.99 |
| 6.00 | 1.05 | 1.09 | -4.37 |
| 6.86 | 1.00 | 1.06 | -4.72 |
| 7.71 | 1.04 | 1.11 | -5.04 |
| 8.57 | 1.00 | 1.10 | -5.38 |
| 9.43 | 1.02 | 1.09 | -5.67 |
| 10.29 | 1.02 | 1.01 | -5.97 |
| 11.14 | 1.03 | 1.08 | -6.27 |
| 12.00 | 1.09 | 1.06 | -6.53 |
| 1 | 建议安装半径大于10mm |
