产品类目 电缆组件
DCA8-NM500NF4.2-2168 电缆组件
电缆组件

电缆组件 DCA8-NM500NF4.2-2168

DC~12GHz, 半柔, 500mm, N-M or J, N-F or K

型号
DCA8-NM500NF4.2-2168
库存
该商品有现货 5 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
70 g
质保条件
一年保修

资料下载

商品介绍

主要参数

指标名称频率(GHz)MinTypicalMax单位
频率范围DC~12GHz
插入损耗1.56dB
驻波1.201.35

其它参数

电缆类别半柔
长度500mm
接口一N-M or J
接口二N-F or K
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证
质量等级工业级
ROHS符合

外形结构图

外形尺寸(mm)

A500mmC120.0mm
B4.2mmW121.4mm
T10mm

典型功率曲线图

电缆结构图

参考实物图

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWR
0.00-0.021.001.01
0.93-0.201.031.02
1.86-0.291.041.05
2.79-0.361.051.06
3.71-0.431.031.05
4.64-0.471.031.03
5.57-0.521.061.06
6.50-0.581.071.08
7.43-0.631.091.15
8.36-0.671.141.14
9.29-0.701.141.11
10.21-0.741.101.11
11.14-0.781.101.11
12.07-0.801.061.08
13.00-0.851.071.14

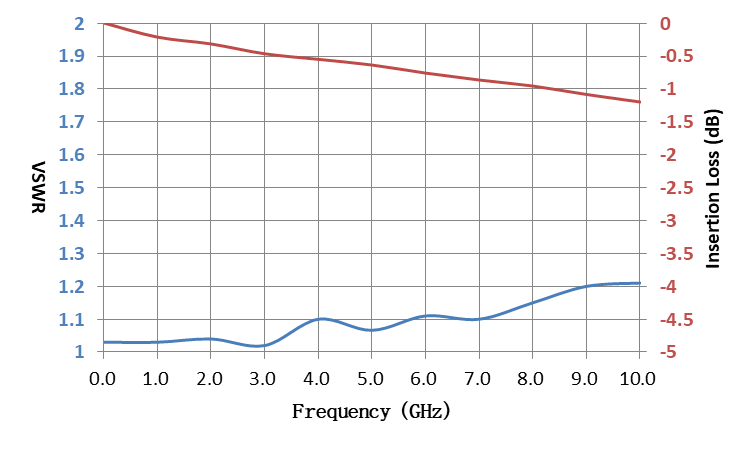

典型测试曲线图

注意事项

静态转弯半径22mm
动态转为半径42mm
