DC~12GHz, 半柔, 500mm, N-M or J, N-M or J
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 12 | GHz | |
| 插入损耗 | 1.4 | dB | |||
| 驻波 | 1.20 | 1.35 |
| 电缆类别 | 半柔 |
| 长度 | 500mm |
| 接口一 | N-M or J |
| 接口二 | N-M or J |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

| A | 500 | mm |
| B | 4.2 | mm |
| T | 10 | mm |

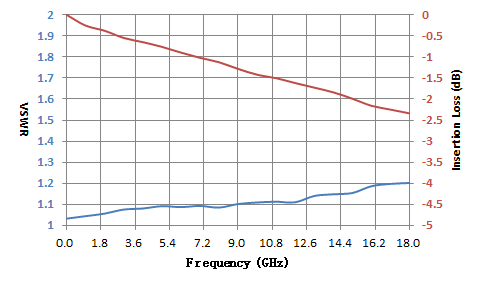

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.00 | 1.00 | -0.02 |
| 0.86 | 1.02 | 1.02 | -0.21 |
| 1.71 | 1.02 | 1.03 | -0.31 |
| 2.57 | 1.02 | 1.04 | -0.39 |
| 3.43 | 1.03 | 1.04 | -0.46 |
| 4.29 | 1.05 | 1.06 | -0.54 |
| 5.14 | 1.05 | 1.05 | -0.57 |
| 6.00 | 1.03 | 1.03 | -0.60 |
| 6.86 | 1.05 | 1.04 | -0.62 |
| 7.71 | 1.09 | 1.07 | -0.65 |
| 8.57 | 1.09 | 1.08 | -0.69 |
| 9.43 | 1.11 | 1.09 | -0.73 |
| 10.29 | 1.08 | 1.08 | -0.78 |
| 11.14 | 1.05 | 1.07 | -0.82 |
| 12.00 | 1.13 | 1.16 | -0.89 |



| 静态转弯半径 | 24mm |
| 动态转为半径 | 42mm |
