DCA8-NM8000SM4.2-2436 电缆组件
电缆组件

电缆组件 DCA8-NM8000SM4.2-2436

DC~12GHz, 半柔, 8000mm, N-M or J, SMA-M or J

型号
DCA8-NM8000SM4.2-2436
库存
该商品有现货 2 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
414 g
质保条件
一年保修

资料下载

商品介绍

主要参数

指标名称频率(GHz)MinTypicalMax单位
频率范围DC~12GHz
插入损耗16.56dB
驻波1.201.35

其它参数

电缆类别半柔
长度8000mm
接口一N-M or J
接口二SMA-M or J
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证
质量等级工业级
ROHS符合

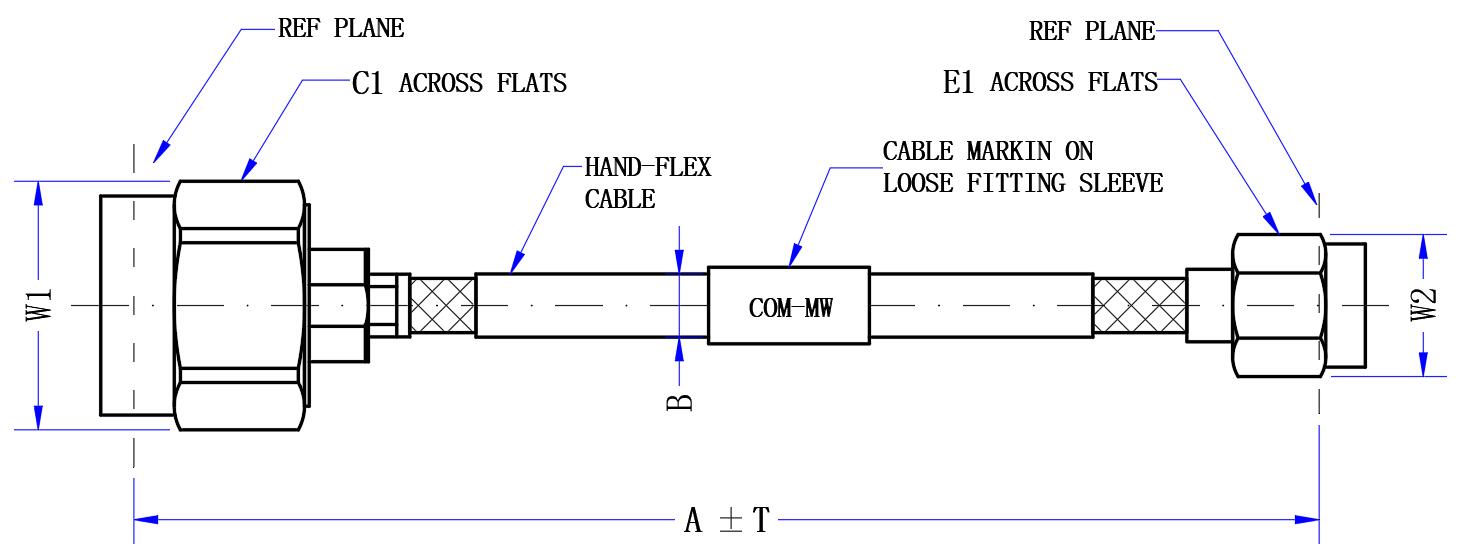

外形结构图

外形尺寸(mm)

A8000mm
B4.2mm
T50mm

典型功率曲线图

参考实物图

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWR
0.00-0.271.021.01
0.93-3.231.031.02
1.86-4.651.041.03
2.79-5.811.021.03
3.71-6.771.031.03
4.64-7.681.051.02
5.57-8.491.081.02
6.50-9.251.101.05
7.43-9.951.051.03
8.36-10.671.061.03
9.29-11.321.041.04
10.21-11.971.041.03
11.14-12.571.041.04
12.07-13.191.061.04
13.00-13.861.151.11

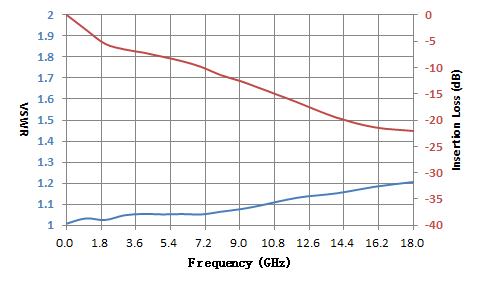

典型测试曲线图

电缆结构图

注意事项

静态转弯半径24mm
动态转为半径42mm
