产品类目 电缆组件
DCA8-NM80NM4.2-947 电缆组件
电缆组件

电缆组件 DCA8-NM80NM4.2-947

DC~12GHz, 半柔, 80mm, N-M or J, N-M or J

型号
DCA8-NM80NM4.2-947
库存
该商品有现货 3 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
67 g
质保条件
一年保修

资料下载

商品介绍

主要参数

指标名称频率(GHz)MinTypicalMax单位
频率范围DC~12GHz
插入损耗0.56dB
驻波1.201.35

其它参数

电缆类别半柔
长度80mm
接口一N-M or J
接口二N-M or J
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证
质量等级工业级
ROHS符合

外形结构图

外形尺寸(mm)

A80mm
B4.2mm
T5mm

典型功率曲线图

典型测试数据

Frequency GHzS11 驻波S22 驻波S12 损耗 dB
0.011.001.00-0.01
1.001.011.02-0.07
2.001.021.02-0.09
3.001.051.05-0.10
3.001.051.05-0.10
5.001.061.04-0.13
6.001.041.02-0.15
7.001.081.09-0.16
9.001.141.12-0.18
10.001.161.16-0.15
11.001.121.11-0.18
12.001.051.04-0.22

参考实物图

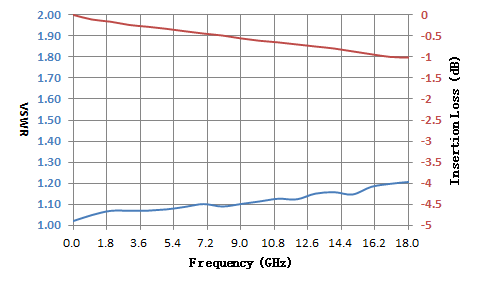

典型测试曲线图

电缆结构图

注意事项

静态转弯半径24mm
动态转为半径42mm
