DC~12GHz, 半柔, 9000mm, N-M or J, SMA-M or J
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 12 | GHz | |
| 插入损耗 | 18.56 | dB | |||
| 驻波 | 1.20 | 1.35 |
| 电缆类别 | 半柔 |
| 长度 | 9000mm |
| 接口一 | N-M or J |
| 接口二 | SMA-M or J |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

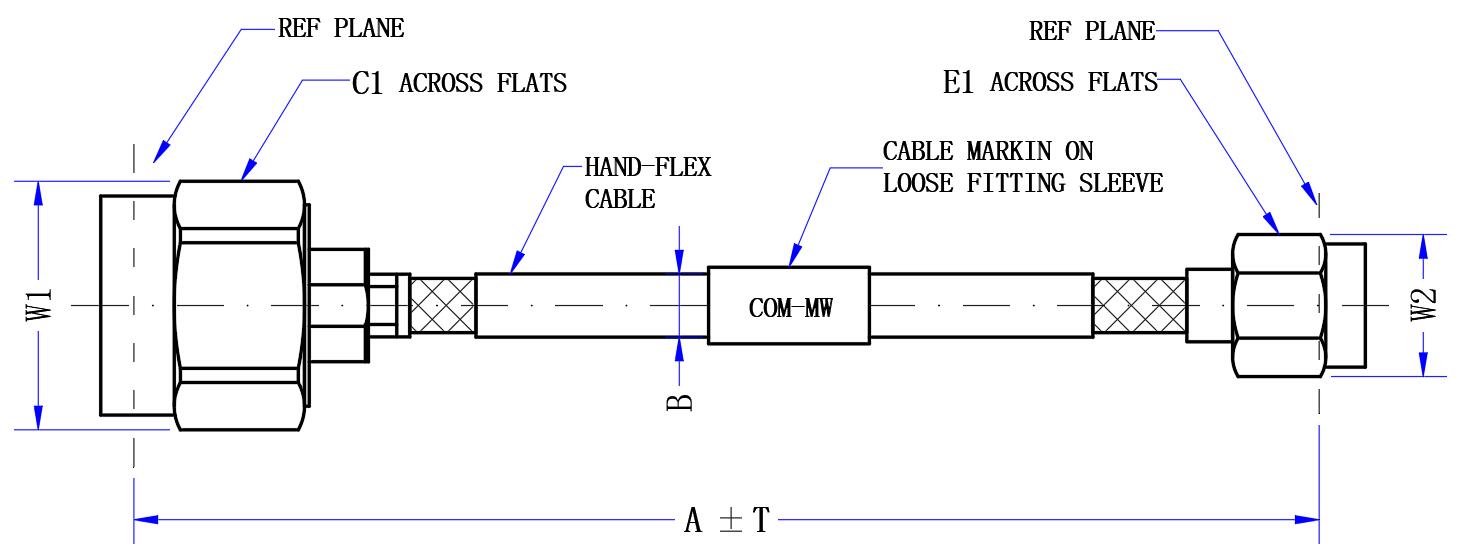

| A | 9000 | mm |
| B | 4.2 | mm |
| T | 50 | mm |

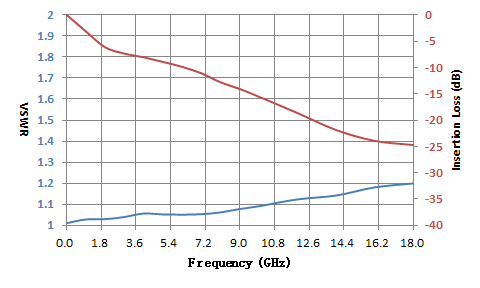

| Frequency GHz | S21 IL dB | S11 VSWR | S22 VSWR |
| 0.00 | -0.31 | 1.02 | 1.01 |
| 0.93 | -3.62 | 1.02 | 1.02 |
| 1.86 | -5.22 | 1.02 | 1.04 |
| 2.79 | -6.52 | 1.02 | 1.04 |
| 3.71 | -7.59 | 1.03 | 1.03 |
| 4.64 | -8.62 | 1.06 | 1.03 |
| 5.57 | -9.53 | 1.10 | 1.03 |
| 6.50 | -10.39 | 1.12 | 1.04 |
| 7.43 | -11.17 | 1.05 | 1.03 |
| 8.36 | -11.98 | 1.04 | 1.03 |
| 9.29 | -12.73 | 1.12 | 1.04 |
| 10.21 | -13.45 | 1.07 | 1.04 |
| 11.14 | -14.16 | 1.10 | 1.06 |
| 12.07 | -14.85 | 1.08 | 1.05 |
| 13.00 | -15.53 | 1.05 | 1.01 |


| 静态转弯半径 | 24mm |
| 动态转为半径 | 42mm |
