DC~18GHz, 稳幅稳相电缆组件, 长度150mm, SMA-J, SMA-J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性价比带铠甲稳幅稳相电缆组件。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | DC-18 | 0.92 | dB | ||
| 驻波 | DC-18 | 1.26 | 1.4 |
| 电缆类别 | 稳幅稳相电缆组件 |
| 长度 | 150mm |
| 接口一 | SMA-J不锈钢螺母 |
| 接口二 | SMA-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |

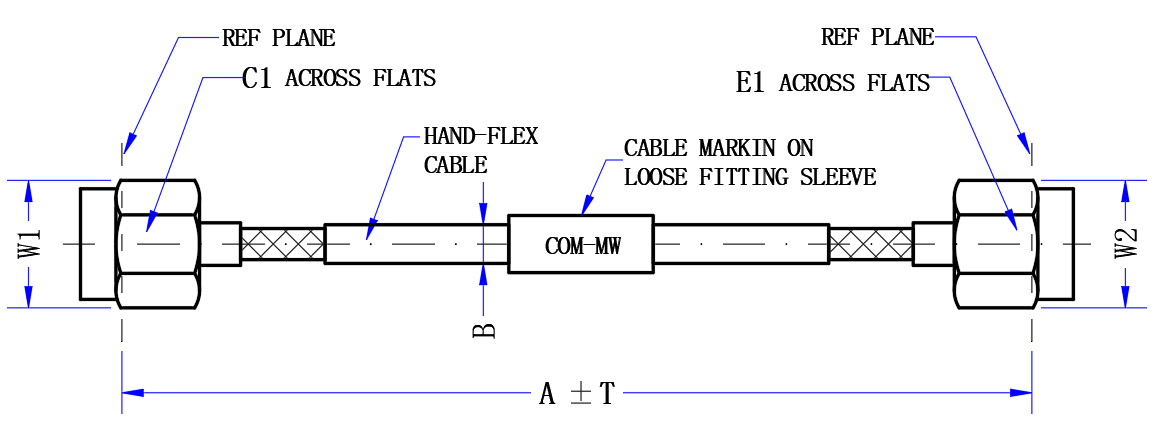

| A | 150 | mm | C1 | 8.0 | mm |
| B | 4.2 | mm | E1 | 8.0 | mm |
| T | 5 | mm | W1 | 8.9 | mm |
| W2 | 8.9 | mm |

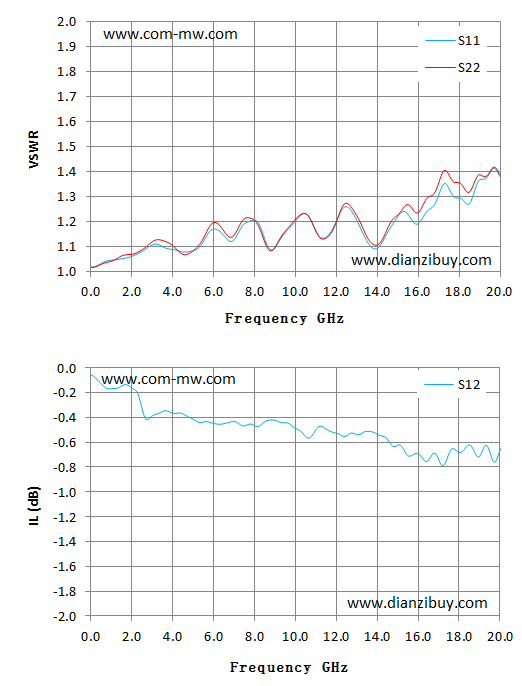

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.02 | 1.02 | -0.06 |
| 1.43 | 1.05 | 1.06 | -0.16 |
| 2.86 | 1.1 | 1.11 | -0.41 |
| 4.29 | 1.08 | 1.08 | -0.37 |
| 5.71 | 1.15 | 1.17 | -0.44 |
| 7.14 | 1.15 | 1.17 | -0.44 |
| 8.57 | 1.12 | 1.11 | -0.43 |
| 10 | 1.2 | 1.21 | -0.49 |
| 11.43 | 1.14 | 1.13 | -0.48 |
| 12.86 | 1.23 | 1.24 | -0.53 |
| 14.29 | 1.13 | 1.14 | -0.55 |
| 15.71 | 1.21 | 1.25 | -0.71 |
| 17.14 | 1.34 | 1.39 | -0.78 |
| 18.57 | 1.28 | 1.32 | -0.62 |
| 1 | 建议安装半径大于20mm |
提供技术要求，工程师 1 个工作日内响应。
