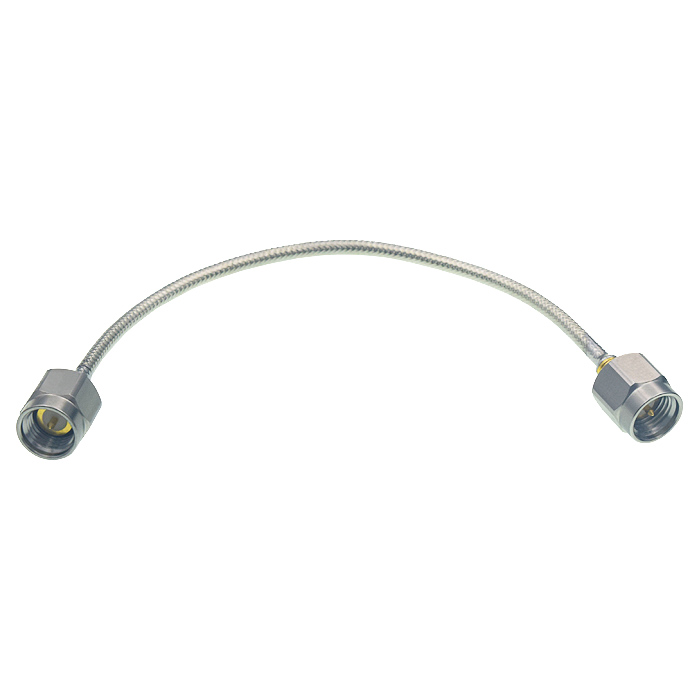

DC~20GHz, 半柔互联, 1800mm, SMA-J, SMA-J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高可靠性、低驻波比、性价比高
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 20 | GHz | |
| 插入损耗 | DC-20 | 4.5 | 6.88 | dB | |
| 驻波 | DC-20 | 1.25 | 1.35 |
| 电缆类别 | 半柔互联电缆组件 |
| 长度 | 1800mm |
| 接口一 | SMA-J不锈钢螺母 |
| 接口二 | SMA-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |

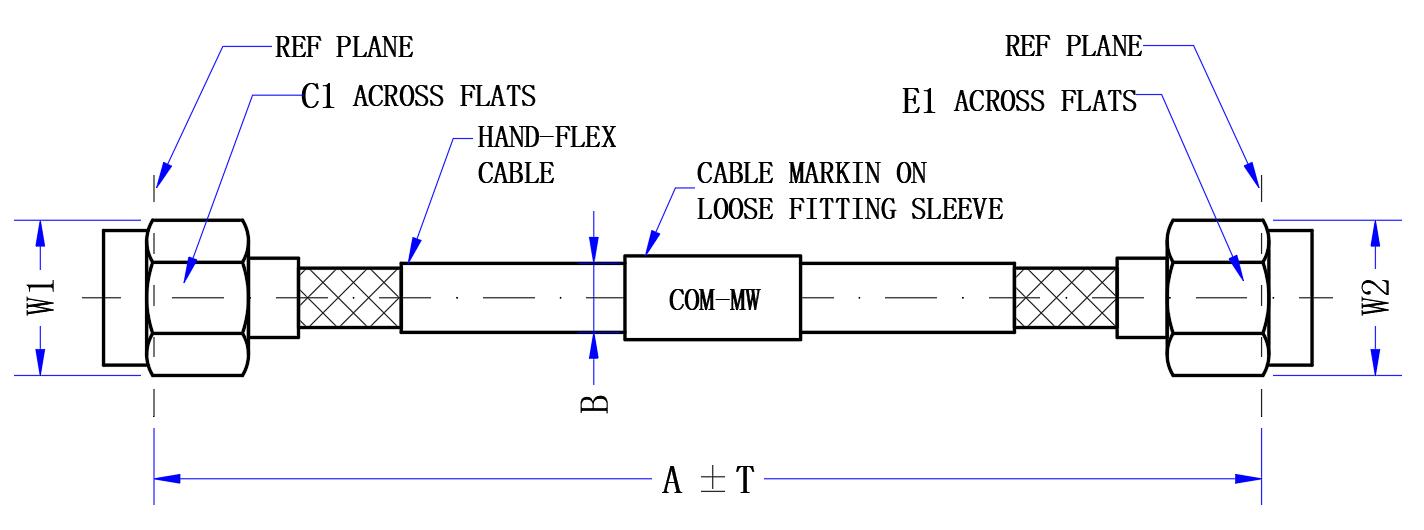

| A | 1800 | mm | C1 | 8.0 | mm |
| B | 2.2 | mm | E1 | 8.0 | mm |
| T | 20 | mm | W1 | 8.9 | mm |
| W2 | 8.9 | mm |

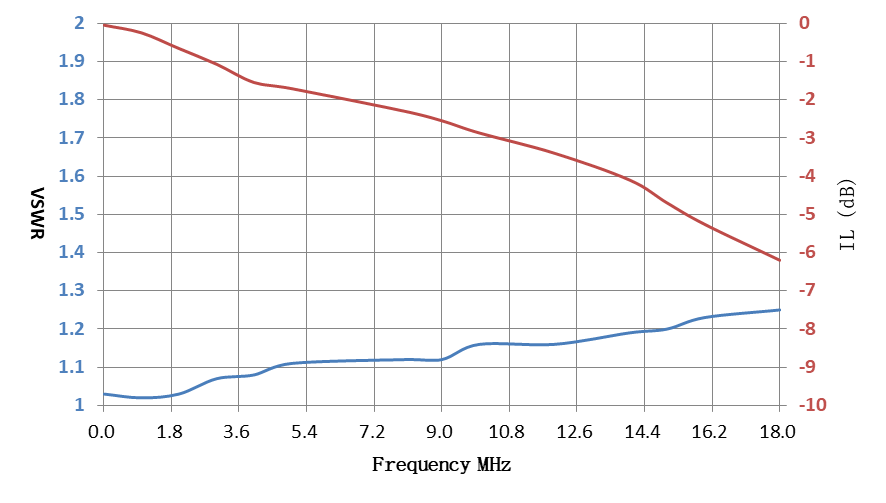

| 频率（MHz） | 插损 | 驻波 | 驻波 |
| 10 | 0.05 | 1.03 | 1.01 |
| 1000 | 0.25 | 1.02 | 1.01 |
| 2000 | 0.66 | 1.03 | 1.05 |
| 3000 | 1.07 | 1.07 | 1.05 |
| 4000 | 1.55 | 1.08 | 1.08 |
| 5000 | 1.71 | 1.11 | 1.11 |
| 8000 | 2.3 | 1.12 | 1.12 |
| 9000 | 2.55 | 1.12 | 1.13 |
| 10000 | 2.87 | 1.16 | 1.17 |
| 12000 | 3.4 | 1.16 | 1.18 |
| 14000 | 4.1 | 1.19 | 1.18 |
| 15000 | 4.7 | 1.2 | 1.22 |
| 16000 | 5.26 | 1.23 | 1.22 |
| 18000 | 6.2 | 1.25 | 1.23 |
| 1 | 建议动态安装半径大于22mm |
| 2 | 建议静态转弯半径大于8mm |
