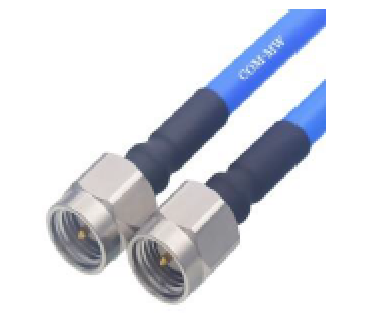

DC~12GHz, 半柔, 2000mm, N-M or J, SMA-M or J
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 12 | GHz | |
| 插入损耗 | 4.5 | dB | |||
| 驻波 | 1.20 | 1.35 |
| 电缆类别 | 半柔 |
| 长度 | 2000mm |
| 接口一 | N-M or J |
| 接口二 | SMA-M or J |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

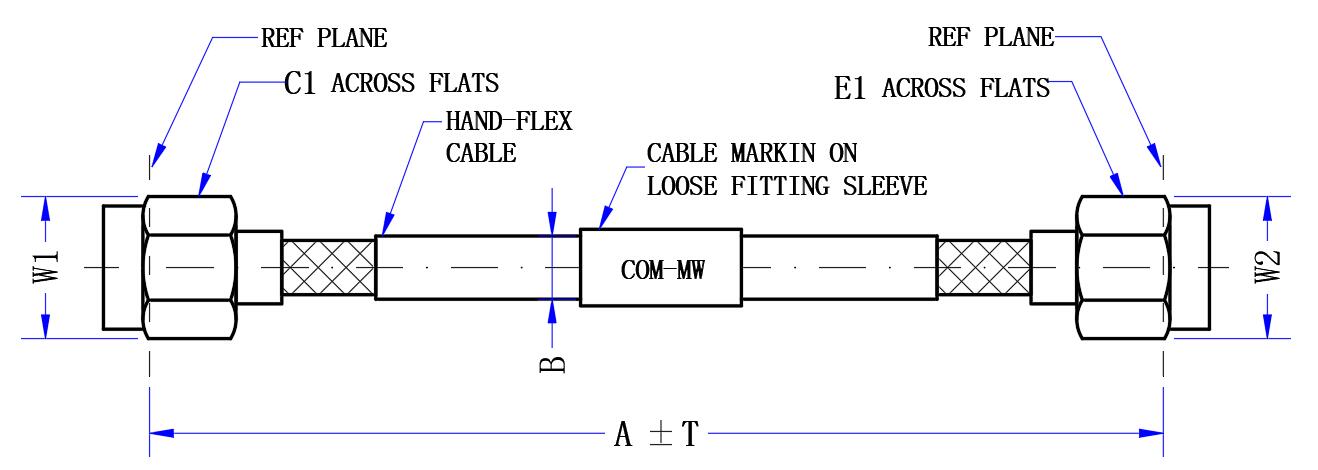

| A | 2000 | mm |
| B | 4.2 | mm |
| T | 50 | mm |

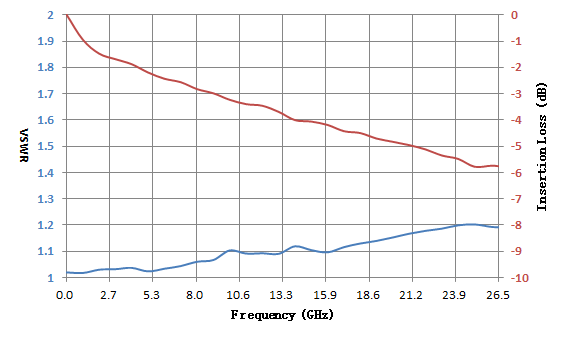

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.03 | 1.03 | -0.02 |
| 0.93 | 1.01 | 1.01 | -0.84 |
| 1.86 | 1.04 | 1.03 | -1.21 |
| 2.79 | 1.03 | 1.01 | -1.52 |
| 3.71 | 1.03 | 1.01 | -1.75 |
| 4.64 | 1.04 | 1.06 | -2.00 |
| 5.57 | 1.04 | 1.04 | -2.20 |
| 6.50 | 1.17 | 1.12 | -2.41 |
| 7.43 | 1.08 | 1.07 | -2.56 |
| 8.36 | 1.10 | 1.04 | -2.75 |
| 9.29 | 1.02 | 1.07 | -2.92 |
| 10.21 | 1.07 | 1.06 | -3.06 |
| 11.14 | 1.01 | 1.05 | -3.20 |
| 12.07 | 1.15 | 1.16 | -3.40 |
| 13.00 | 1.09 | 1.07 | -3.51 |



| 静态转弯半径 | 24mm |
| 动态转为半径 | 42mm |
提供技术要求,工程师 1 个工作日内响应。
