DC~18GHz, 半柔互联, 200mm, SMA-J, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性价比半柔互联电缆组件。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | DC-6 | 0.30 | 0.40 | dB | |
| 插入损耗 | 6-12 | 0.45 | 0.56 | dB | |
| 插入损耗 | 12-18 | 0.66 | 0.93 | dB | |
| 驻波 | DC-6 | 1.03 | 1.15 | dB | |
| 驻波 | 6-12 | 1.08 | 1.15 | dB | |
| 驻波 | 12-18 | 1.10 | 1.33 | dB |
| 电缆类别 | 半柔互联电缆组件 |
| 长度 | 200mm |
| 接口一 | SMA-J不锈钢螺母 |
| 接口二 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| A | 200 | mm | E1 | 8.0 | mm |
| B | 4.2 | mm | W1 | 8.9 | mm |
| T | 2.3 | mm |

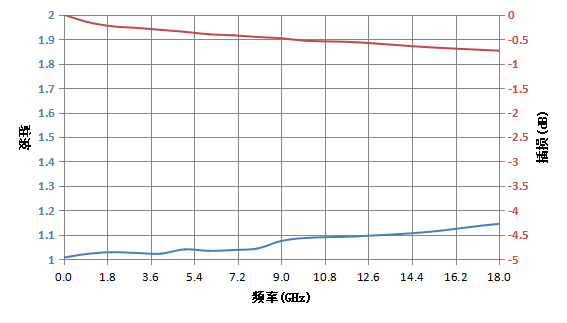

| 频率 | 插损 | 输入驻波 | 输出驻波 |
| 100 | 0.05 | 1.01 | 1.01 |
| 1000 | 0.15 | 1.01 | 1.02 |
| 2500 | 0.26 | 1.02 | 1.03 |
| 4000 | 0.30 | 1.03 | 1.02 |
| 5000 | 0.35 | 1.03 | 1.05 |
| 6000 | 0.40 | 1.03 | 1.04 |
| 7000 | 0.42 | 1.04 | 1.05 |
| 8000 | 0.46 | 1.05 | 1.06 |
| 9000 | 0.49 | 1.08 | 1.07 |
| 10000 | 0.53 | 1.09 | 1.09 |
| 12000 | 0.57 | 1.11 | 1.10 |
| 15000 | 0.66 | 1.12 | 1.12 |
| 18000 | 0.88 | 1.14 | 1.13 |
| 1 | 建议安装半径大于10mm |
提供技术要求，工程师 1 个工作日内响应。
