DC~50GHz, 低损稳相, 500mm, 2.4-M or J, 2.4-F or K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 50 | GHz | |
| 插入损耗 | 3.16 | dB | |||
| 驻波 | 1.20 | 1.35 |
| 电缆类别 | 低损稳相 |
| 长度 | 500mm |
| 接口一 | 2.4-M or J |
| 接口二 | 2.4-F or K |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

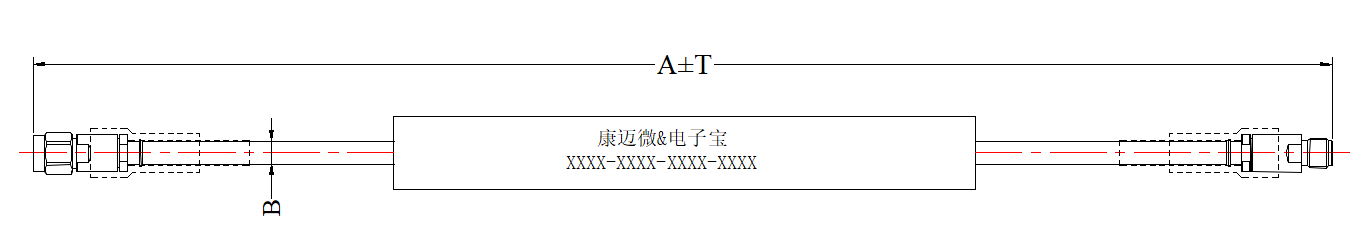

| A | 500 | mm |
| B | 2.2 | mm |
| T | 10 | mm |

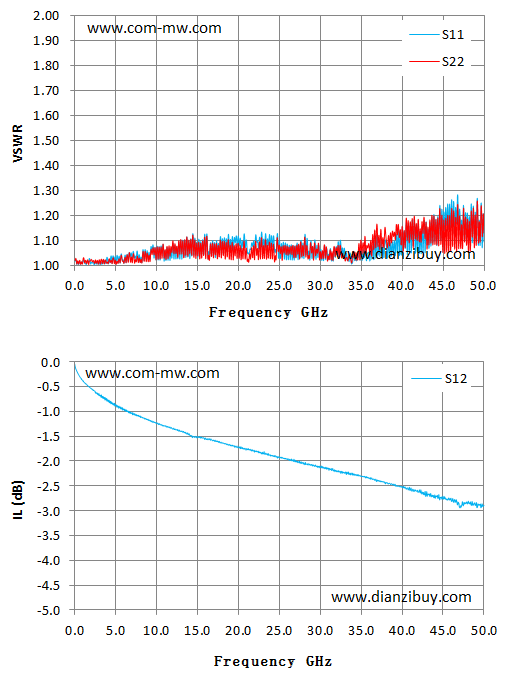

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.02 | 1.02 | -0.04 |
| 3.57 | 1.01 | 1.01 | -0.72 |
| 7.14 | 1.06 | 1.05 | -1.05 |
| 10.71 | 1.08 | 1.07 | -1.29 |
| 14.29 | 1.05 | 1.05 | -1.49 |
| 17.86 | 1.08 | 1.04 | -1.62 |
| 21.43 | 1.07 | 1.03 | -1.77 |
| 25.00 | 1.10 | 1.08 | -1.94 |
| 28.57 | 1.05 | 1.04 | -2.06 |
| 32.14 | 1.09 | 1.08 | -2.22 |
| 35.71 | 1.04 | 1.08 | -2.33 |
| 39.29 | 1.13 | 1.17 | -2.50 |
| 42.86 | 1.12 | 1.15 | -2.67 |
| 46.43 | 1.15 | 1.08 | -2.77 |
| 50.00 | 1.10 | 1.13 | -2.90 |
| 静态转弯半径 | 12mm |
| 动态转为半径 | 22mm |
