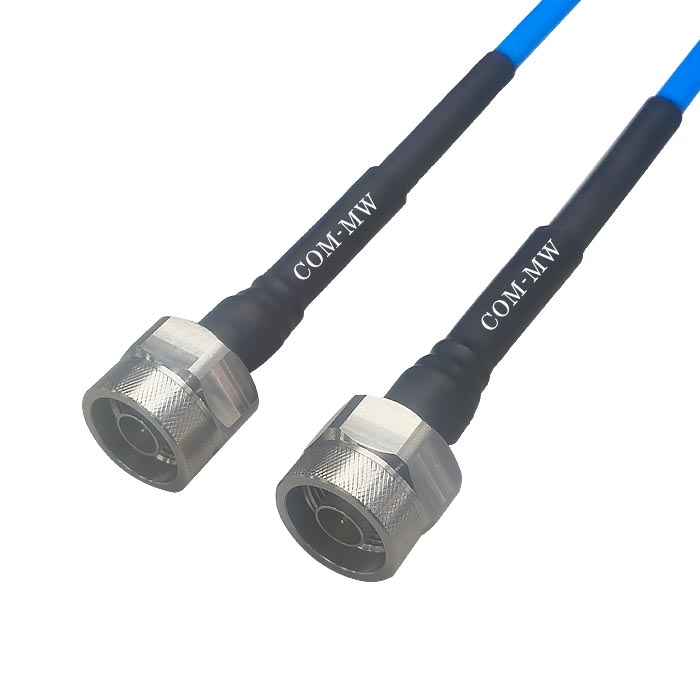

DC~18GHz, 低损柔性, 1200mm, N-M or J, N-M or J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | 1.85 | dB | |||
| 驻波 | 1.2 | 1.35 |
| 电缆类别 | 低损柔性 |
| 长度 | 1200mm |
| 接口一 | N-M or J |
| 接口二 | N-M or J |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

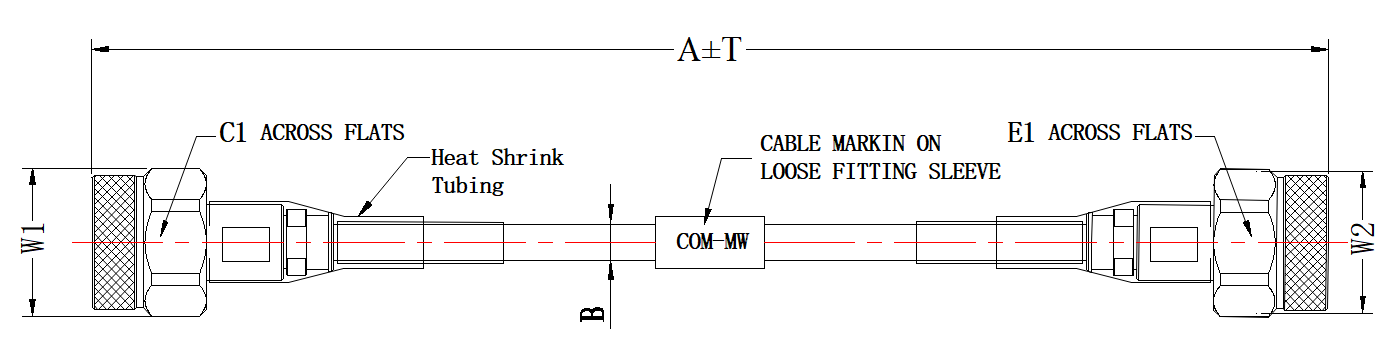

| A | 1200 | mm | C1 | 20 | mm |
| B | 6.3 | mm | E1 | 20 | mm |
| T | 20 | mm | W1/W2 | 22 | mm |

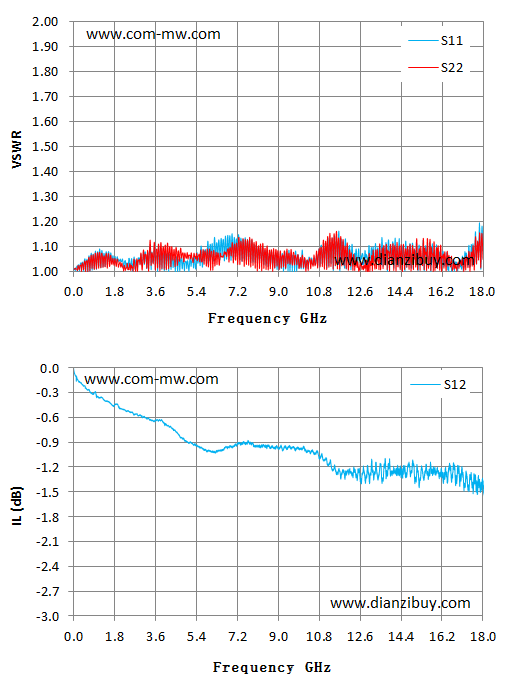

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.02 | 1.01 | -0.01 |
| 1.29 | 1.04 | 1.04 | -0.37 |
| 2.57 | 1.01 | 1.02 | -0.54 |
| 3.86 | 1.04 | 1.04 | -0.63 |
| 5.14 | 1.03 | 1.06 | -0.90 |
| 6.43 | 1.05 | 1.07 | -0.99 |
| 7.71 | 1.12 | 1.11 | -0.90 |
| 9.00 | 1.06 | 1.06 | -0.97 |
| 10.29 | 1.03 | 1.03 | -1.00 |
| 11.57 | 1.11 | 1.11 | -1.29 |
| 12.86 | 1.07 | 1.04 | -1.31 |
| 14.14 | 1.12 | 1.08 | -1.28 |
| 15.43 | 1.03 | 1.09 | -1.30 |
| 16.71 | 1.03 | 1.04 | -1.18 |
| 18.00 | 1.10 | 1.05 | -1.41 |
| 静态转弯半径 | 32mm |
| 动态转为半径 | 63mm |
