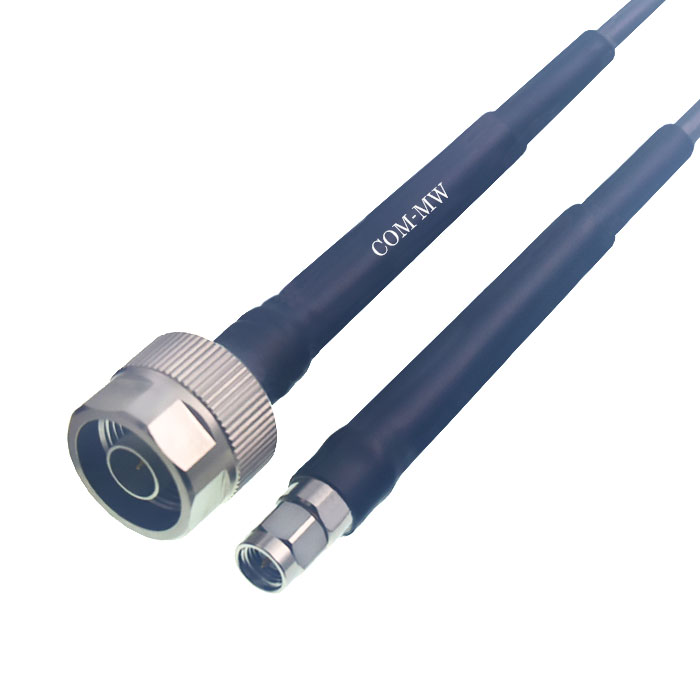

DC~18GHz, 低损稳相, 1800mm, N-M or J, SMA-M or J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | 2.78 | dB | |||
| 驻波 | 1.25 | 1.35 |
| 电缆类别 | 低损稳相 |
| 长度 | 1800mm |
| 接口一 | N-M or J |
| 接口二 | SMA-M or J |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

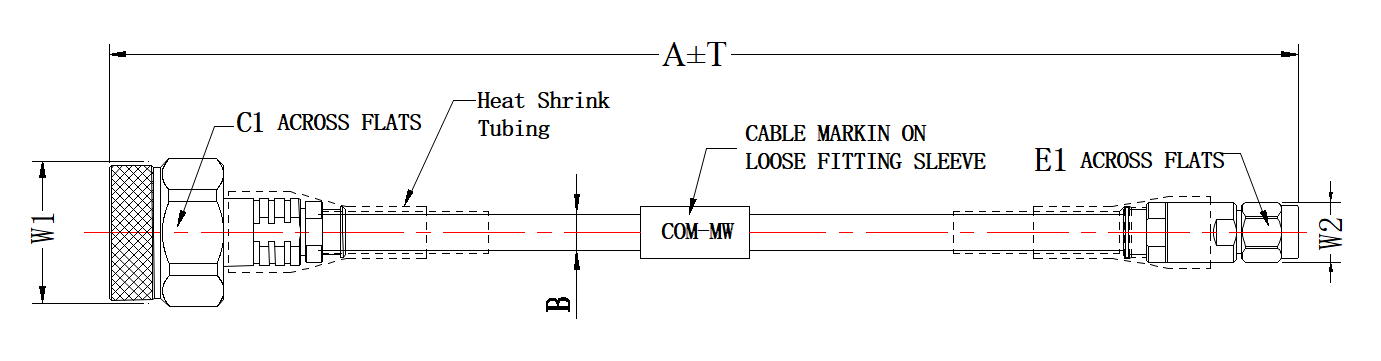

| A | 1800 | mm | C1 | 19 | mm |
| B | 5.2 | mm | E1 | 8.0 | mm |
| T | 20 | mm | W1 | 20 | mm |
| W2 | 8.9 | mm |

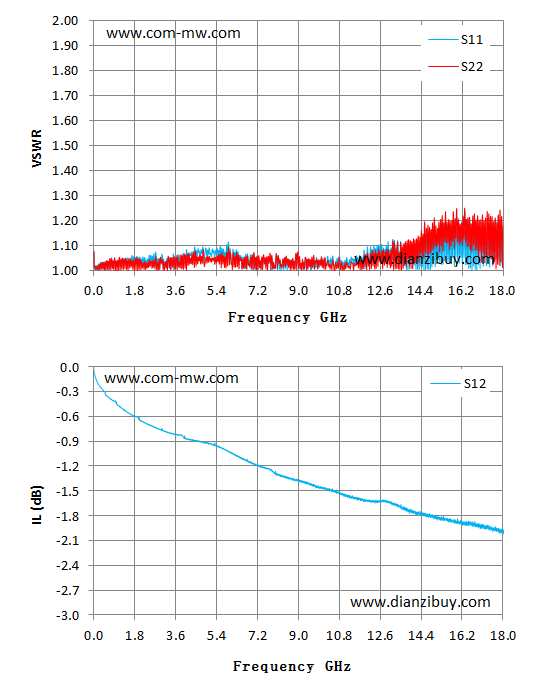

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.08 | 1.08 | 0.00 |
| 1.29 | 1.02 | 1.01 | -0.51 |
| 2.57 | 1.06 | 1.03 | -0.72 |
| 3.86 | 1.06 | 1.01 | -0.83 |
| 5.14 | 1.07 | 1.05 | -0.93 |
| 6.43 | 1.04 | 1.05 | -1.09 |
| 7.71 | 1.04 | 1.03 | -1.23 |
| 9.00 | 1.03 | 1.02 | -1.38 |
| 10.29 | 1.05 | 1.04 | -1.48 |
| 11.57 | 1.05 | 1.03 | -1.58 |
| 12.86 | 1.10 | 1.07 | -1.63 |
| 14.14 | 1.08 | 1.10 | -1.76 |
| 15.43 | 1.05 | 1.12 | -1.84 |
| 16.71 | 1.03 | 1.11 | -1.90 |
| 18.00 | 1.14 | 1.15 | -1.98 |
| 静态转弯半径 | 26mm |
| 动态转为半径 | 52mm |
提供技术要求，工程师 1 个工作日内响应。
