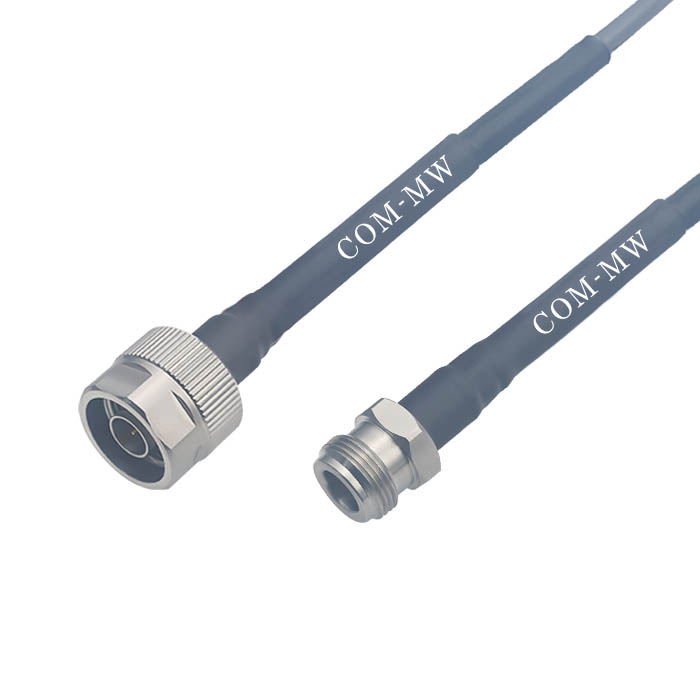

DC~18GHz, 低损稳相, 400mm, N-M or J, N-F or K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | 0.76 | dB | |||
| 驻波 | 1.20 | 1.35 |
| 电缆类别 | 低损稳相 |
| 长度 | 400mm |
| 接口一 | N-M or J不锈钢 |
| 接口二 | N-F or K |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

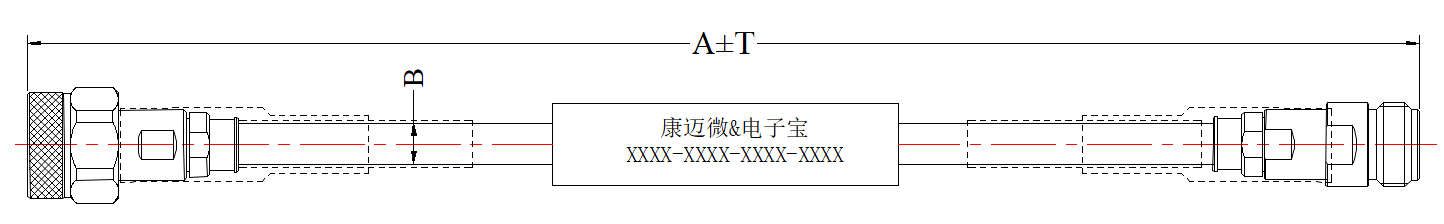

| A | 400 | mm |
| B | 8.0 | mm |
| T | 10 | mm |

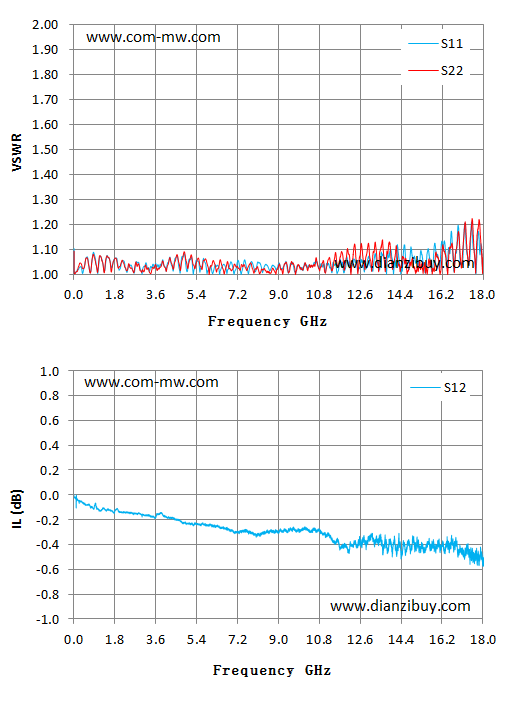

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.11 | 1.09 | 0.00 |
| 1.29 | 1.03 | 1.03 | -0.11 |
| 2.57 | 1.02 | 1.02 | -0.15 |
| 3.86 | 1.04 | 1.04 | -0.14 |
| 5.14 | 1.07 | 1.08 | -0.23 |
| 6.43 | 1.01 | 1.06 | -0.26 |
| 7.71 | 1.02 | 1.04 | -0.30 |
| 9.00 | 1.04 | 1.03 | -0.31 |
| 10.29 | 1.03 | 1.02 | -0.27 |
| 11.57 | 1.01 | 1.05 | -0.37 |
| 12.86 | 1.03 | 1.08 | -0.41 |
| 14.14 | 1.04 | 1.08 | -0.40 |
| 15.43 | 1.02 | 1.05 | -0.43 |
| 16.71 | 1.02 | 1.04 | -0.43 |
| 18.00 | 1.03 | 1.07 | -0.57 |
| 静态转弯半径 | 40mm |
| 动态转为半径 | 80mm |
