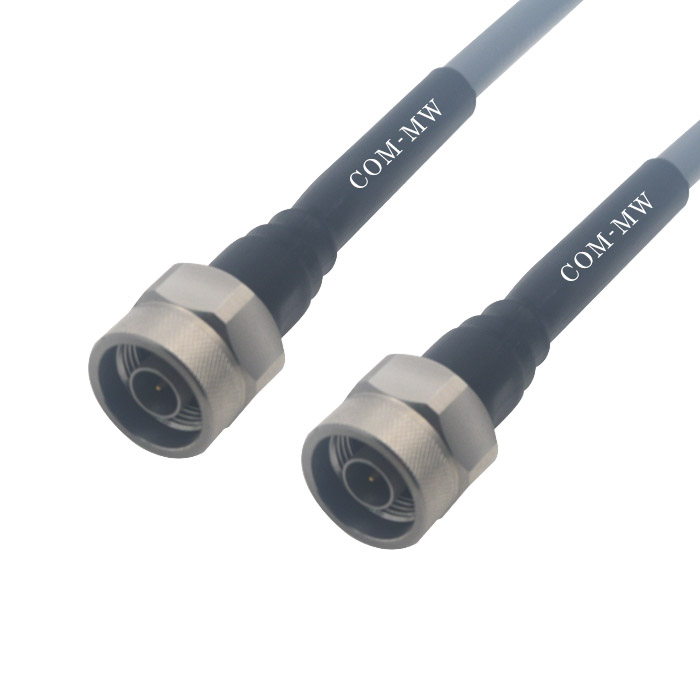

DC~18GHz, 低损稳相, 400mm, N-M, N-M
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | DC--18GHz | 0.7 | dB | ||
| 驻波 | DC--18GHz | 1.25 | 1.35 |
| 电缆类别 | 低损稳相 |
| 长度 | 400mm |
| 接口一 | N-M不锈钢 |
| 接口二 | N-M不锈钢 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

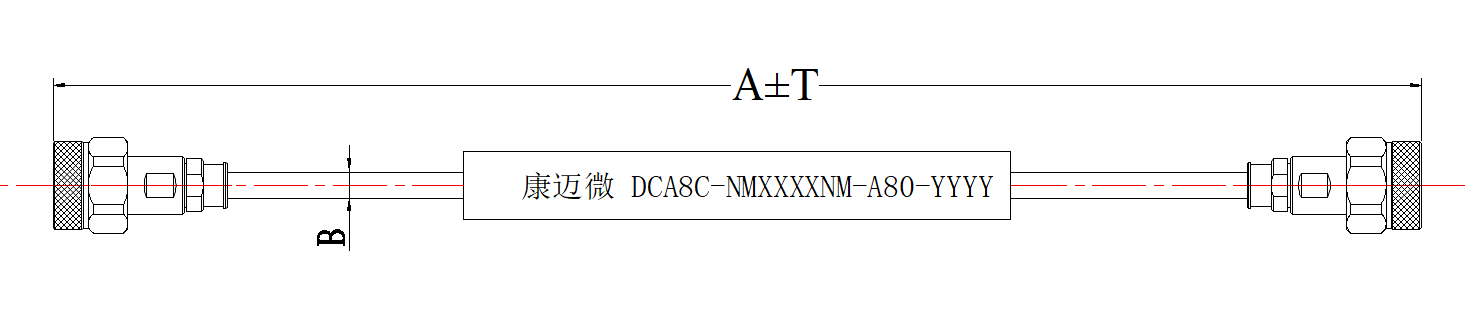

| A | 400 | mm |
| B | 8 | mm |
| T | 10 | mm |

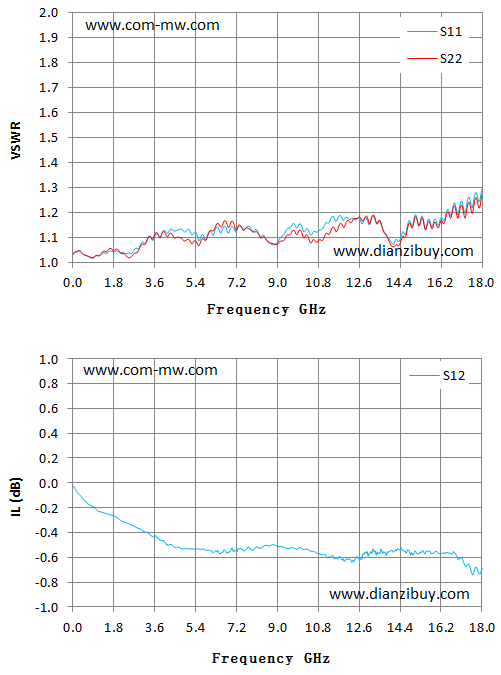

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.04 | 1.03 | -0.02 |
| 1.29 | 1.04 | 1.04 | -0.24 |
| 2.57 | 1.04 | 1.03 | -0.34 |
| 3.86 | 1.10 | 1.10 | -0.46 |
| 5.14 | 1.13 | 1.09 | -0.53 |
| 6.43 | 1.13 | 1.15 | -0.56 |
| 7.71 | 1.15 | 1.14 | -0.52 |
| 9.00 | 1.08 | 1.07 | -0.51 |
| 10.29 | 1.14 | 1.11 | -0.53 |
| 11.57 | 1.17 | 1.13 | -0.61 |
| 12.86 | 1.18 | 1.18 | -0.56 |
| 14.14 | 1.08 | 1.07 | -0.55 |
| 15.43 | 1.17 | 1.16 | -0.55 |
| 16.71 | 1.22 | 1.21 | -0.57 |
| 18.00 | 1.29 | 1.27 | -0.70 |
| 静态转弯半径 | 40mm |
| 动态转为半径 | 80mm |
