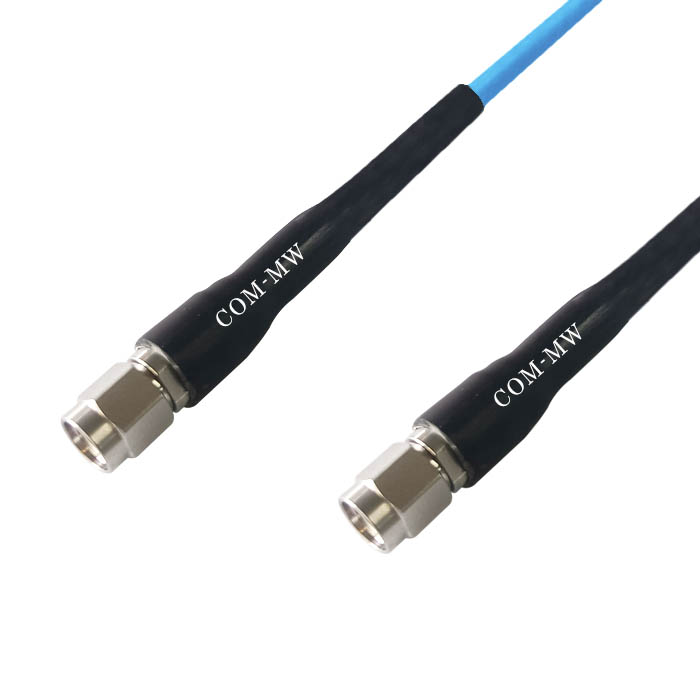

DC~26.5GHz, 低损柔性, 300mm, SMA-M or J, SMA-M or J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 26.5 | GHz | |
| 插入损耗 | 1.08 | dB | |||
| 驻波 | 1.2 | 1.35 |
| 电缆类别 | 低损柔性 |
| 长度 | 300mm |
| 接口一 | SMA-M or J |
| 接口二 | SMA-M or J |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

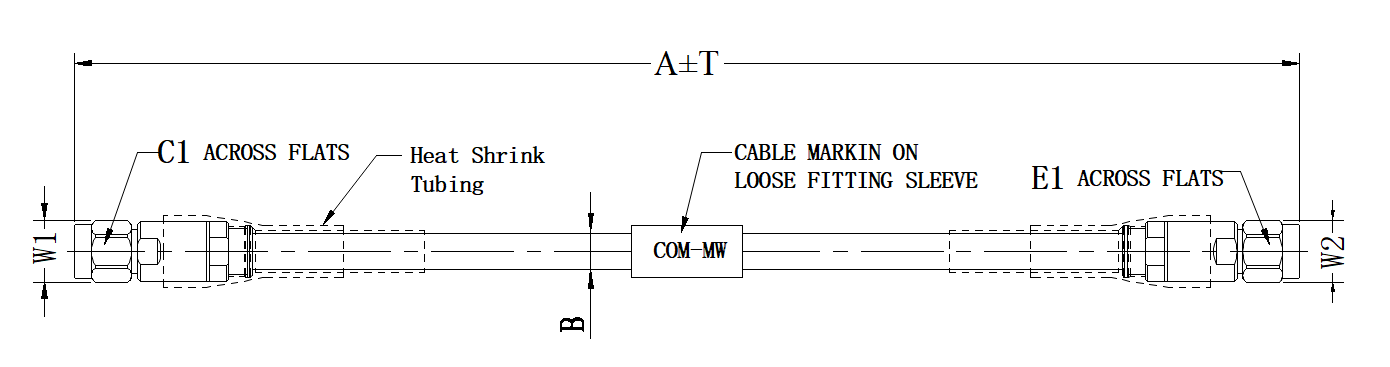

| A | 300 | mm | C1 | 8.0 | mm |
| B | 4.6 | mm | E1 | 8.0 | mm |
| T | 20 | mm | W1/W2 | 8.9 | mm |

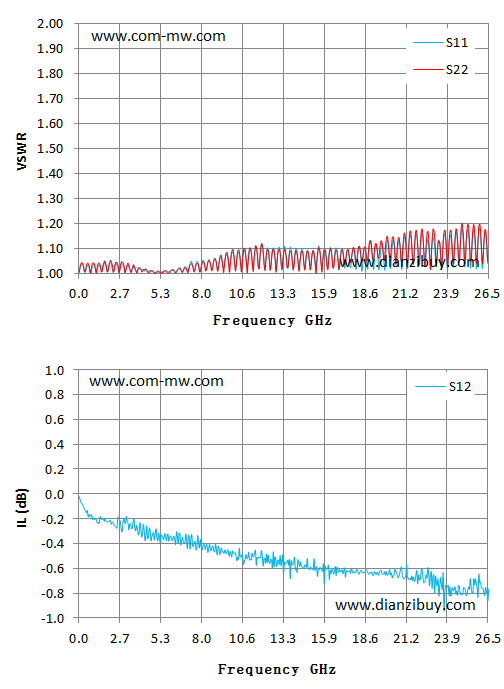

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.01 | 1.01 | -0.02 |
| 1.89 | 1.02 | 1.01 | -0.23 |
| 3.79 | 1.01 | 1.00 | -0.25 |
| 5.68 | 1.01 | 1.01 | -0.38 |
| 7.57 | 1.03 | 1.03 | -0.38 |
| 9.46 | 1.04 | 1.03 | -0.48 |
| 11.36 | 1.06 | 1.06 | -0.50 |
| 13.25 | 1.06 | 1.05 | -0.49 |
| 15.14 | 1.09 | 1.09 | -0.61 |
| 17.04 | 1.10 | 1.09 | -0.63 |
| 18.93 | 1.12 | 1.12 | -0.64 |
| 20.82 | 1.12 | 1.11 | -0.63 |
| 22.71 | 1.10 | 1.13 | -0.65 |
| 24.61 | 1.04 | 1.06 | -0.74 |
| 26.50 | 1.06 | 1.07 | -0.80 |
| 静态转弯半径 | 25mm |
| 动态转为半径 | 46mm |
提供技术要求，工程师 1 个工作日内响应。
