DC~40GHz, 低损稳相, 700mm, 1.85-M or J, 2.92-F or K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 40 | GHz | |
| 插入损耗 | 40 | 1.89 | 2.45 | dB | |
| 驻波 | 40 | 1.20 | 1.35 |
| 电缆类别 | 低损稳相 |
| 长度 | 700mm |
| 接口一 | 1.85-M or J |
| 接口二 | 2.92-F or K |
| 铠甲类别 | 编织铠甲 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

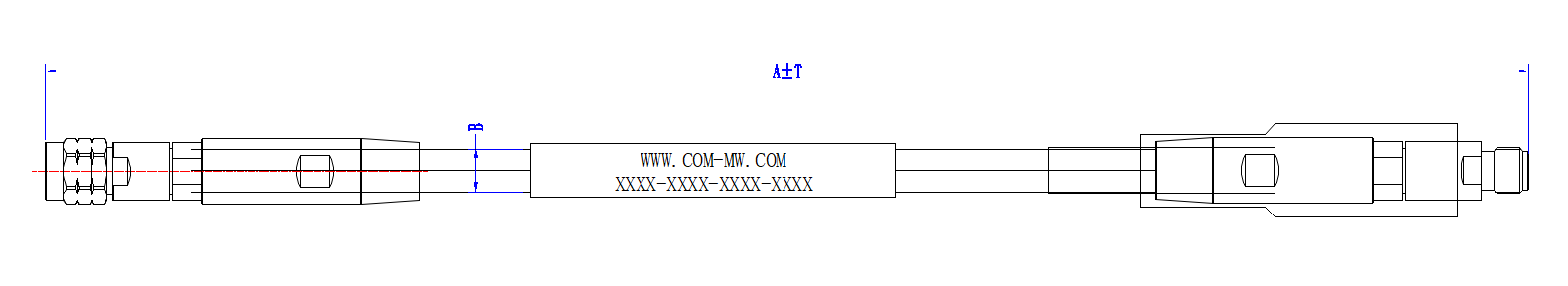

| A | 700 | mm |
| B | 6.3 | mm |
| T | 10 | mm |

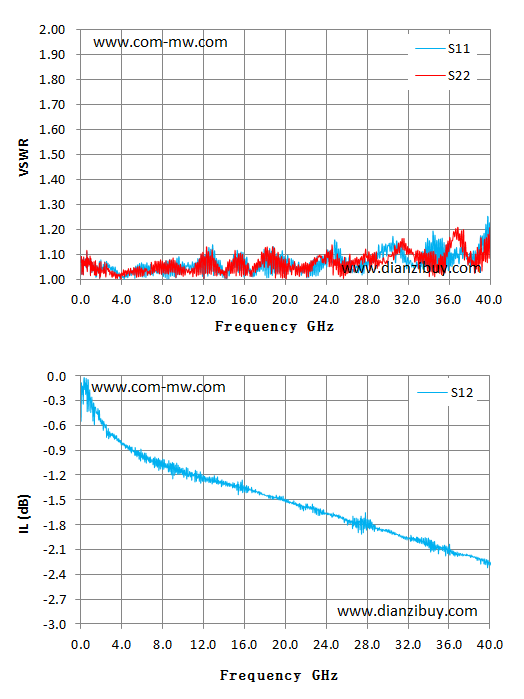

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.07 | 1.07 | -0.21 |
| 2.86 | 1.05 | 1.02 | -0.68 |
| 5.71 | 1.05 | 1.04 | -0.91 |
| 8.57 | 1.04 | 1.02 | -1.11 |
| 11.43 | 1.09 | 1.06 | -1.24 |
| 14.29 | 1.02 | 1.04 | -1.28 |
| 17.14 | 1.02 | 1.06 | -1.41 |
| 20.00 | 1.07 | 1.07 | -1.50 |
| 22.86 | 1.03 | 1.09 | -1.62 |
| 25.71 | 1.08 | 1.04 | -1.71 |
| 28.57 | 1.09 | 1.07 | -1.83 |
| 31.43 | 1.14 | 1.17 | -1.96 |
| 34.29 | 1.14 | 1.08 | -1.99 |
| 37.14 | 1.10 | 1.14 | -2.15 |
| 40.00 | 1.23 | 1.21 | -2.25 |
| 静态转弯半径 | 32mm |
| 动态转为半径 | 63mm |
提供技术要求，工程师 1 个工作日内响应。
