DC~50GHz, 低损稳相, 500mm, 2.4-M or J, 2.4-F or K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 50 | GHz | |
| 插入损耗 | 3.20 | dB | |||
| 驻波 | 1.20 | 1.35 |
| 电缆类别 | 低损稳相 |
| 长度 | 500mm |
| 接口一 | 2.4-M or J |
| 接口二 | 2.4-F or K |
| 铠甲类别 | 编织铠甲 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

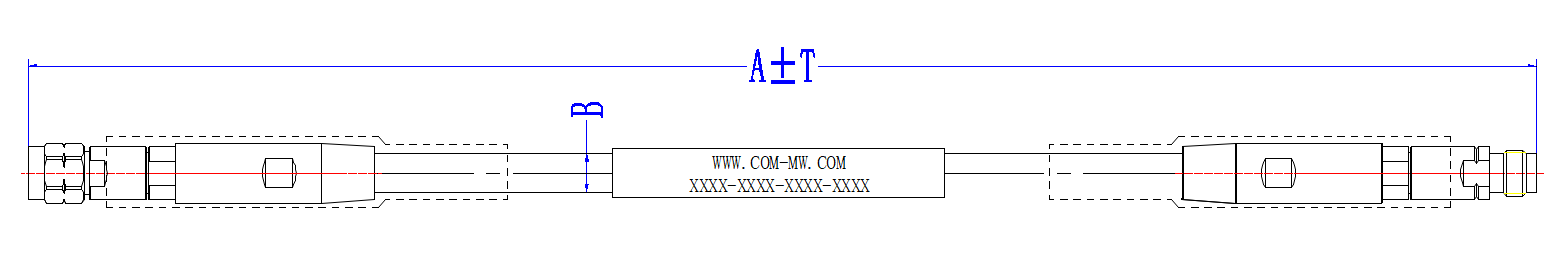

| A | 500 | mm |
| B | 6.3 | mm |
| T | 10 | mm |

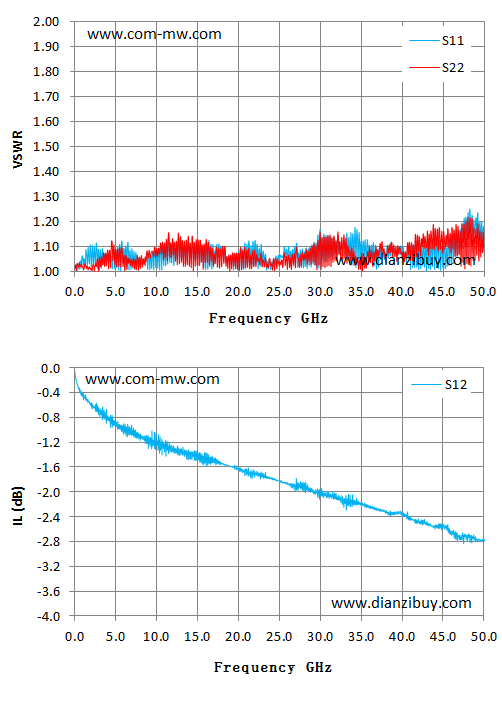

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.02 | 1.01 | -0.05 |
| 3.57 | 1.07 | 1.05 | -0.81 |
| 7.14 | 1.04 | 1.05 | -1.00 |
| 10.71 | 1.11 | 1.12 | -1.18 |
| 14.29 | 1.09 | 1.13 | -1.37 |
| 17.86 | 1.10 | 1.07 | -1.52 |
| 21.43 | 1.06 | 1.06 | -1.68 |
| 25.00 | 1.04 | 1.03 | -1.82 |
| 28.57 | 1.06 | 1.05 | -1.93 |
| 32.14 | 1.15 | 1.16 | -2.08 |
| 35.71 | 1.12 | 1.06 | -2.21 |
| 39.29 | 1.07 | 1.07 | -2.32 |
| 42.86 | 1.11 | 1.12 | -2.51 |
| 46.43 | 1.09 | 1.08 | -2.69 |
| 50.00 | 1.17 | 1.12 | -2.79 |
| 静态转弯半径 | 30mm |
| 动态转为半径 | 60mm |
提供技术要求，工程师 1 个工作日内响应。
