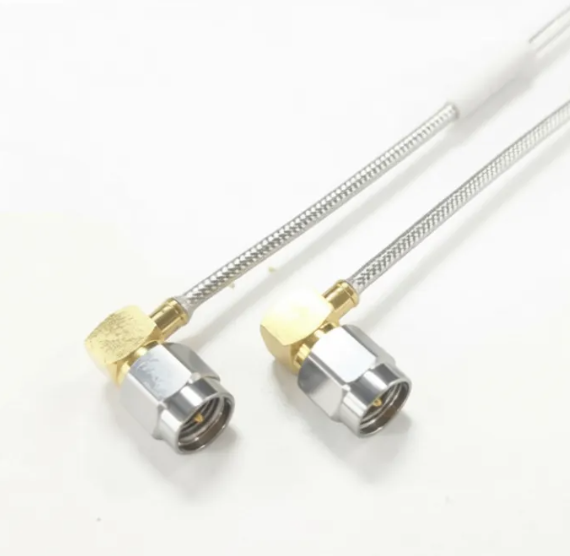

DC~1GHz, 半柔, 100mm, SMA-M or J90°弯头, SMA-M or J90°弯头
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 1 | GHz | |
| 插入损耗 | 0.5 | dB | |||
| 驻波 | 1.2 | 1.3 |
| 电缆类别 | 半柔 |
| 长度 | 100mm |
| 接口一 | SMA-M or J90°弯头 |
| 接口二 | SMA-M or J90°弯头 |
| 阻抗 | 50Ω |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

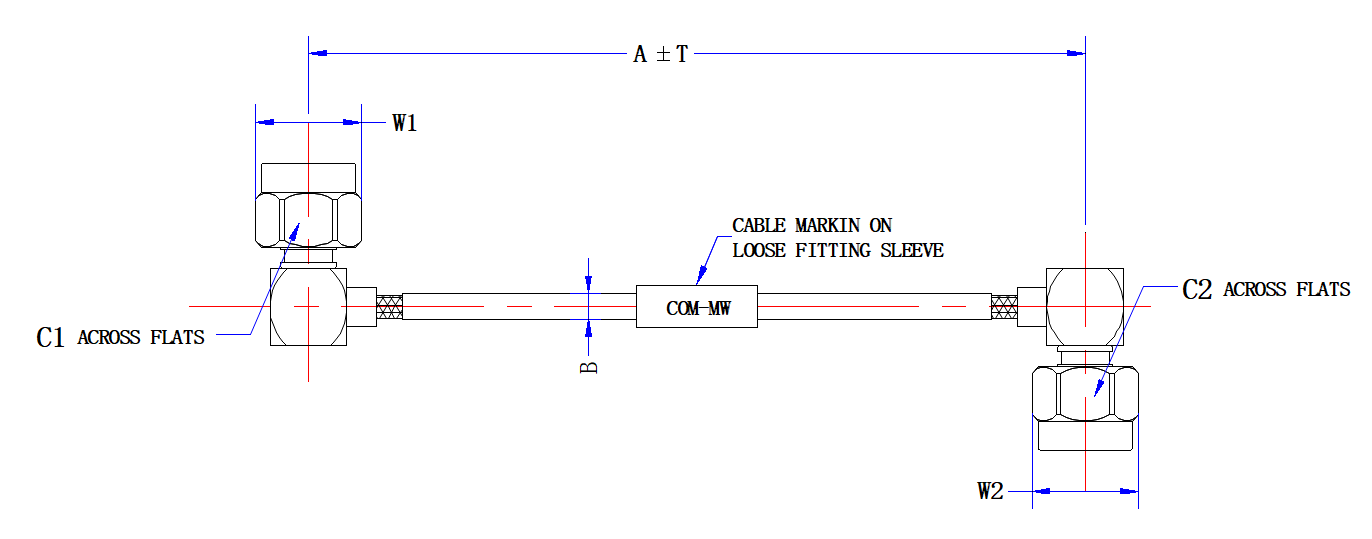

| A | 100 | mm | C1 | 8 | mm |
| B | 2.2 | mm | C2 | 8 | mm |
| T | 3 | mm | W1 | 8.9 | mm |

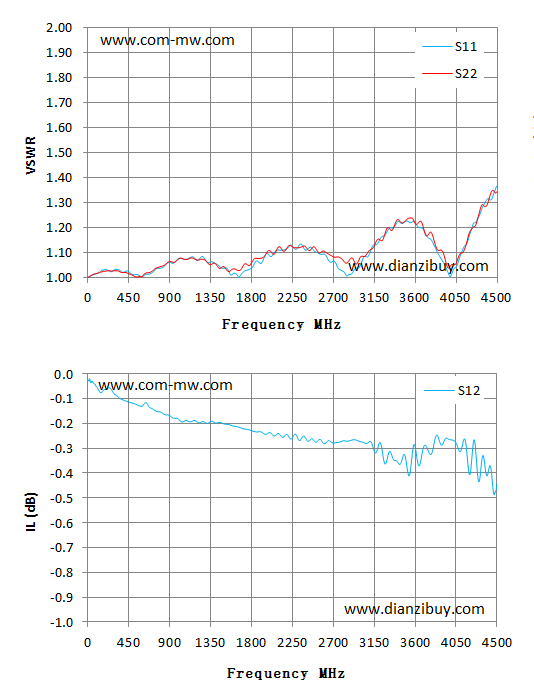

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.01 | 1.01 | -0.02 |
| 321.00 | 1.03 | 1.03 | -0.09 |
| 643.00 | 1.01 | 1.02 | -0.12 |
| 964.00 | 1.07 | 1.07 | -0.18 |
| 1286.00 | 1.08 | 1.07 | -0.20 |
| 1607.00 | 1.02 | 1.04 | -0.21 |
| 1929.00 | 1.07 | 1.08 | -0.24 |
| 2250.00 | 1.13 | 1.12 | -0.26 |
| 2571.00 | 1.09 | 1.11 | -0.27 |
| 2893.00 | 1.01 | 1.08 | -0.27 |
| 3214.00 | 1.16 | 1.15 | -0.28 |
| 3536.00 | 1.22 | 1.24 | -0.41 |
| 3857.00 | 1.09 | 1.11 | -0.26 |
| 4179.00 | 1.15 | 1.16 | -0.36 |
| 4500.00 | 1.37 | 1.35 | -0.44 |
| 静态转弯半径 | 11mm |
| 动态转为半径 | 22mm |
提供技术要求，工程师 1 个工作日内响应。
