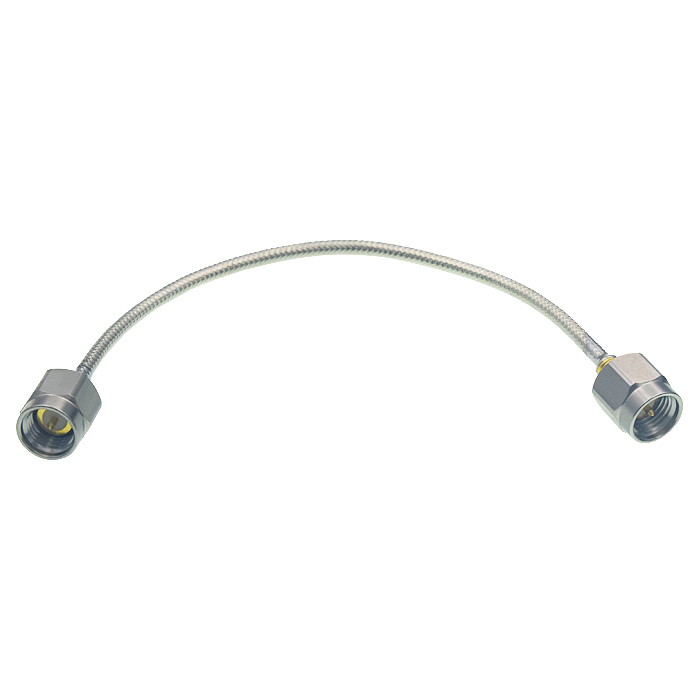

DC~20GHz, 半柔互联, 130mm, SMA-J, SMA-J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 20 | GHz | |
| 插入损耗 | DC-20 | 0.50 | 0.69 | dB | |
| 驻波 | DC-20 | 1.25 | 1.35 |
| 电缆类别 | 半柔互联电缆组件 |
| 长度 | 130mm |
| 接口一 | SMA-J不锈钢螺母 |
| 接口二 | SMA-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
| A | 130 | mm | C1 | 8.0 | mm |
| B | 2.2 | mm | E1 | 8.0 | mm |
| T | 15 | mm | W1 | 8.9 | mm |
| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.01 | 1.02 | 1.01 |
| 1000 | 0.02 | 1.05 | 1.04 |
| 2500 | 0.12 | 1.10 | 1.06 |
| 4000 | 0.20 | 1.11 | 1.10 |
| 5000 | 0.25 | 1.12 | 1.13 |
| 6000 | 0.30 | 1.11 | 1.14 |
| 7000 | 0.33 | 1.12 | 1.15 |
| 8000 | 0.31 | 1.13 | 1.16 |
| 9000 | 0.37 | 1.15 | 1.18 |
| 10000 | 0.40 | 1.16 | 1.17 |
| 12000 | 0.43 | 1.18 | 1.18 |
| 15000 | 0.48 | 1.19 | 1.17 |
| 18000 | 0.56 | 1.21 | 1.19 |
| 20000 | 0.62 | 1.20 | 1.20 |
| 1 | 建议安装半径大于20mm |
