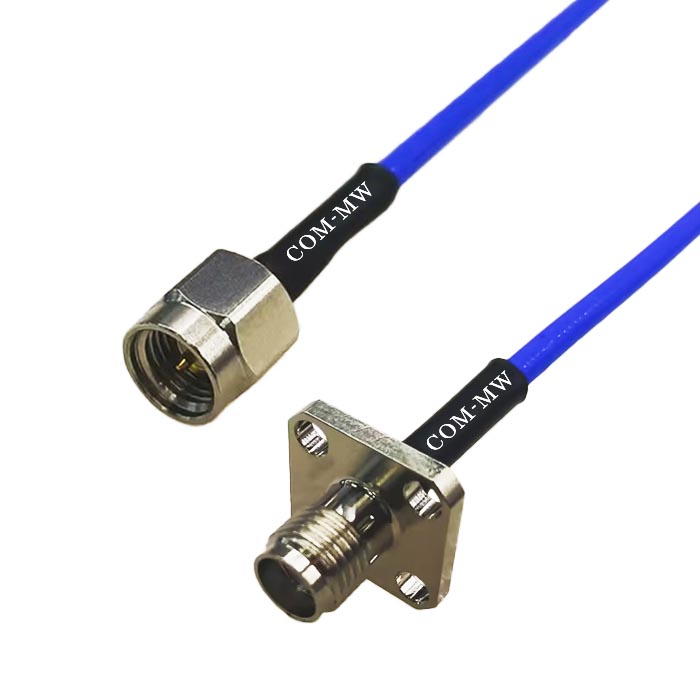

DC~18GHz, 半柔, 200mm, SMA-M or J, SMA-F or K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | 1.3 | dB | |||
| 驻波 | 1.2 | 1.35 |
| 电缆类别 | 半柔 |
| 长度 | 200mm |
| 接口一 | SMA-M or J |
| 接口二 | SMA-F or K |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

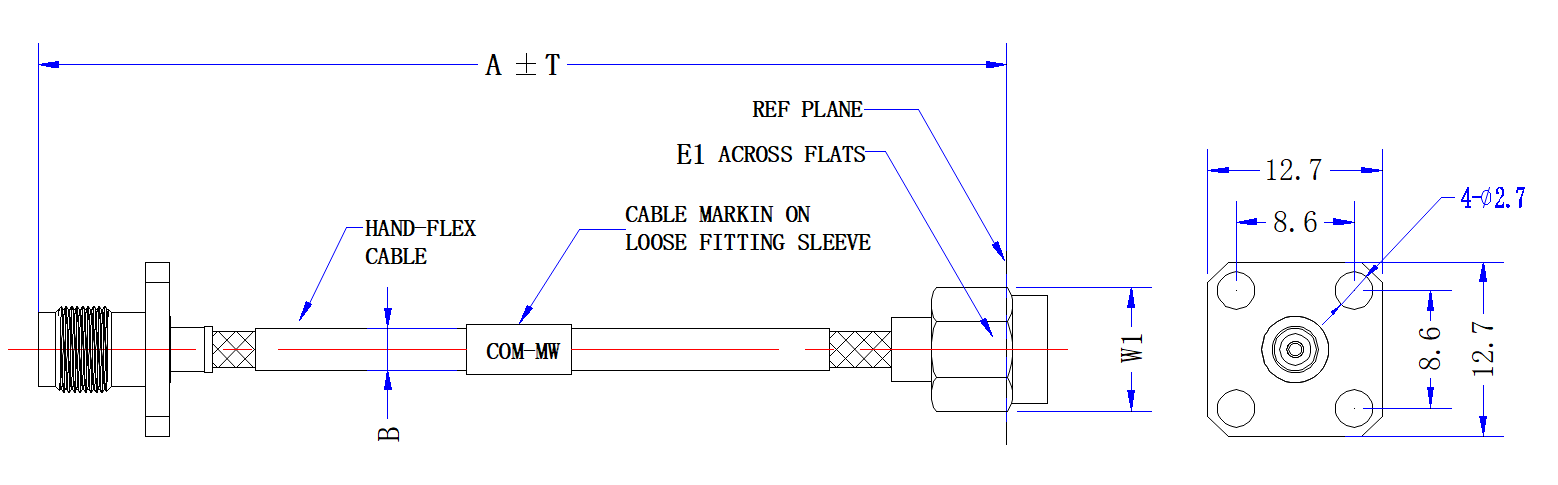

| A | 200 | mm | W1 | 8.9 | mm |
| B | 2.6 | mm | E1 | 8.0 | mm |
| T | 10 | mm |

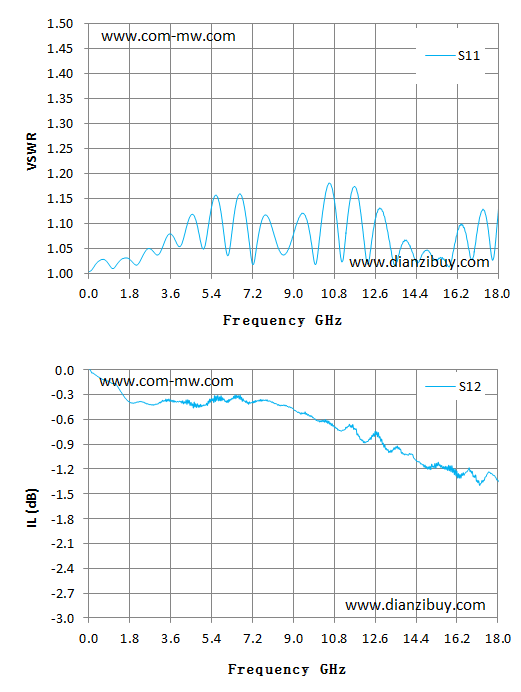

| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 0.01 | 1.00 | 0.02 |
| 1.29 | 1.02 | -0.21 |
| 2.57 | 1.05 | -0.41 |
| 3.86 | 1.06 | -0.39 |
| 5.14 | 1.06 | -0.43 |
| 6.43 | 1.13 | -0.31 |
| 7.71 | 1.12 | -0.37 |
| 9.00 | 1.08 | -0.47 |
| 10.29 | 1.13 | -0.62 |
| 11.57 | 1.17 | -0.70 |
| 12.86 | 1.13 | -0.86 |
| 14.14 | 1.05 | -1.02 |
| 15.43 | 1.03 | -1.16 |
| 16.71 | 1.05 | -1.20 |
| 18.00 | 1.12 | -1.29 |
| 静态转弯半径 | 15mm |
| 动态转为半径 | 22mm |
提供技术要求，工程师 1 个工作日内响应。
