DC~26.5GHz, 稳幅稳相, 200mm, SMA-J, SMA-J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性价比稳幅稳相电缆组件。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 26.5 | GHz | |
| 插入损耗 | DC-26.5 | 0.75 | 0.91 | dB | |
| 驻波 | DC-6 | 1.02 | 1.35 | ||
| 驻波 | 6-12 | 1.08 | 1.35 | ||
| 驻波 | 12-18 | 1.13 | 1.35 | ||
| 驻波 | 18-26.5 | 1.21 | 1.38 |
| 电缆类别 | 稳幅稳相电缆组件 |
| 长度 | 200mm |
| 接口一 | SMA-J不锈钢螺母 |
| 接口二 | SMA-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |

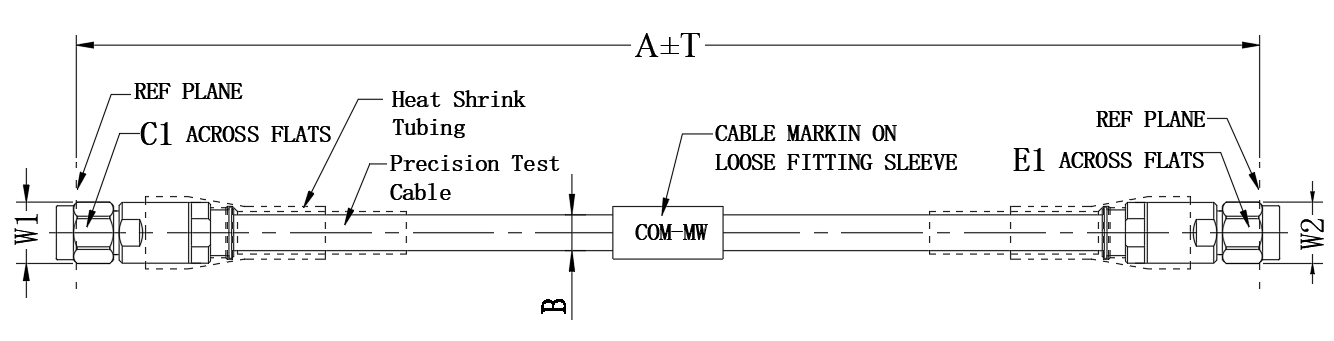

| A | 200 | mm | C1 | 8.0 | mm |
| B | 5.2 | mm | E1 | 8.0 | mm |
| T | 2 | mm | W1 | 8.9 | mm |
| W2 | 8.9 | mm |

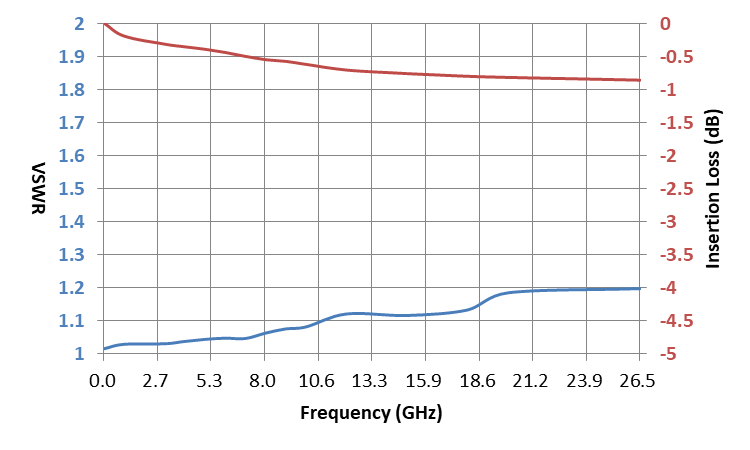

| 频率 | 插损 | S11 | S11 |
| 0.01 | 0.01 | 1.02 | 1.01 |
| 1.00 | 0.20 | 1.03 | 1.03 |
| 2.00 | 0.26 | 1.04 | 1.03 |
| 3.00 | 0.31 | 1.03 | 1.03 |
| 5.00 | 0.39 | 1.04 | 1.04 |
| 6.00 | 0.44 | 1.05 | 1.05 |
| 12.00 | 0.71 | 1.12 | 1.12 |
| 15.00 | 0.76 | 1.12 | 1.11 |
| 18.00 | 0.80 | 1.13 | 1.13 |
| 20.00 | 0.82 | 1.18 | 1.18 |
| 26.00 | 0.86 | 1.20 | 1.19 |
| 26.50 | 0.86 | 1.19 | 1.20 |
| 1 | 建议安装半径大于52mm |
