产品类目 电缆组件
DCA9-2.4M25002.4M6.3-1738 电缆组件
电缆组件

电缆组件 DCA9-2.4M25002.4M6.3-1738

DC~50GHz, 低损稳相, 2500mm, 2.4-M or J, 2.4-M or J

型号
DCA9-2.4M25002.4M6.3-1738
库存
该商品有现货 2 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
211 g
质保条件
一年保修

资料下载

商品介绍

主要参数

指标名称频率(GHz)MinTypicalMax单位
频率范围DC~50GHz
插入损耗13.4dB
驻波1.201.35

其它参数

电缆类别低损稳相
长度2500mm
接口一2.4-M or J
接口二2.4-M or J
铠甲类别编织铠甲
阻抗50Ω
工作温度-40~+65℃设计保证
存储温度-40~+65℃设计保证
质量等级工业级
ROHS符合

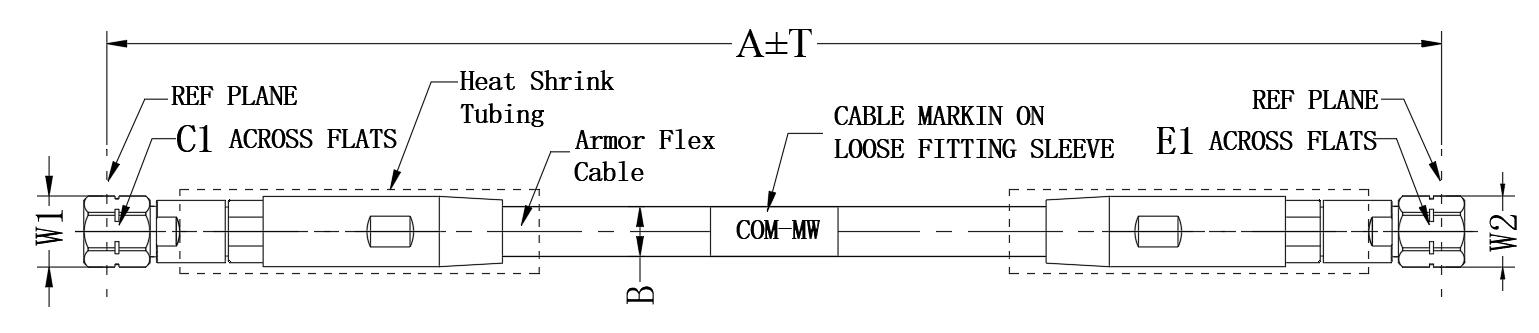

外形结构图

外形尺寸(mm)

A2500mm
B6.3mm
T50mm

典型功率曲线图

典型测试数据

Frequency GHzS11 驻波S22 驻波S12 损耗 dB
0.011.061.05-0.21
3.571.011.02-3.30
7.141.031.03-4.51
10.711.021.02-5.55
14.291.091.10-6.40
17.861.061.07-6.99
21.431.091.06-7.73
25.001.041.03-8.36
28.571.101.12-8.91
32.141.061.06-9.53
35.711.041.08-10.09
39.291.101.11-10.65
42.861.111.03-11.22
46.431.151.01-11.71
50.001.231.30-12.37

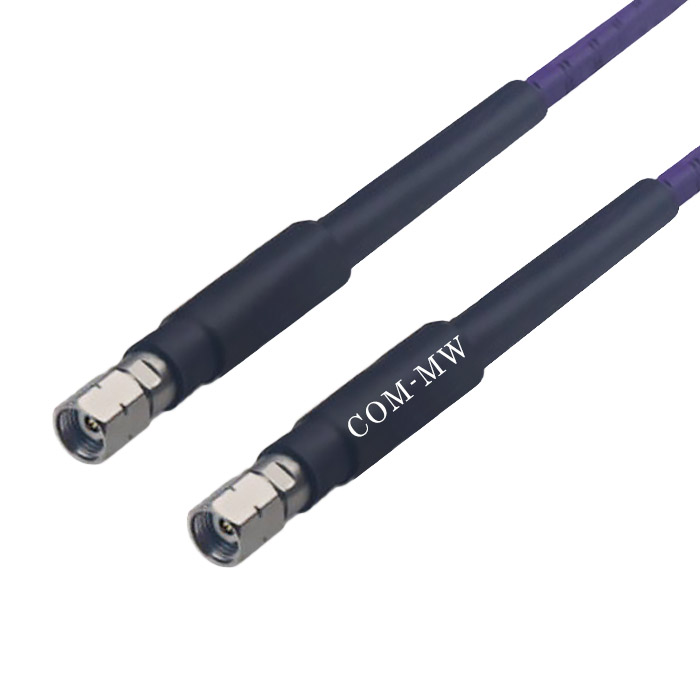

参考实物图

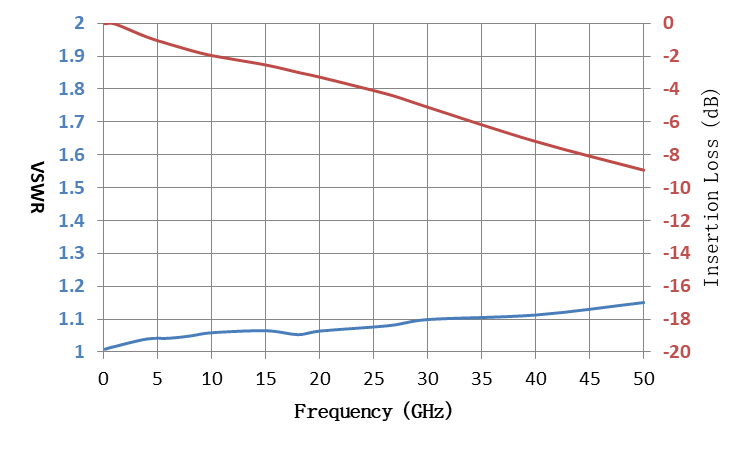

典型测试曲线图

电缆结构图

注意事项

静态转弯半径36mm
动态转为半径63mm

需要定制指标?

提供技术要求,工程师 1 个工作日内响应。
