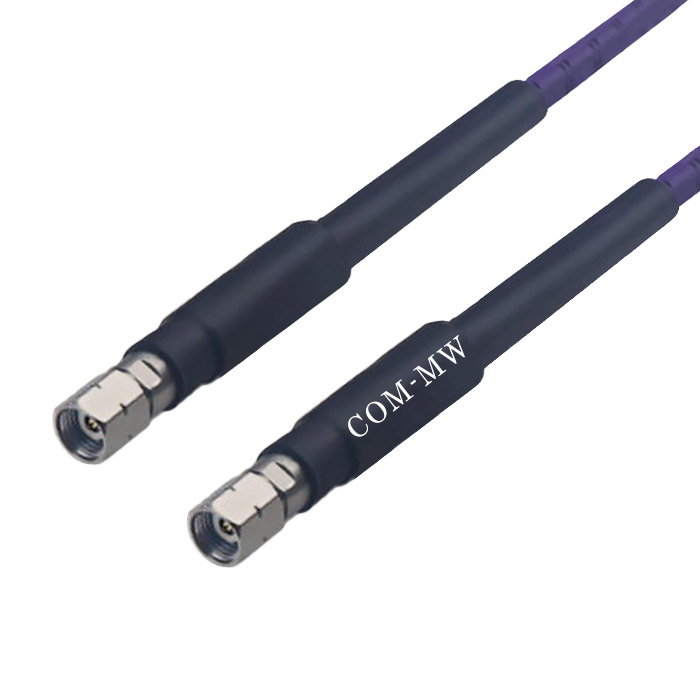

DC~50GHz, 带铠甲稳幅稳相, 300mm, 2.4-J, 2.4-J
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性价比带铠甲稳幅稳相电缆组件。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 50 | GHz | |
| 插入损耗 | DC-50 | 1.75 | dB | ||
| 驻波 | DC-50 | 1.35 |
| 电缆类别 | 带铠甲稳幅稳相电缆组件 |
| 长度 | 300mm |
| 接口一 | 2.4-J不锈钢螺母 |
| 接口二 | 2.4-J不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |

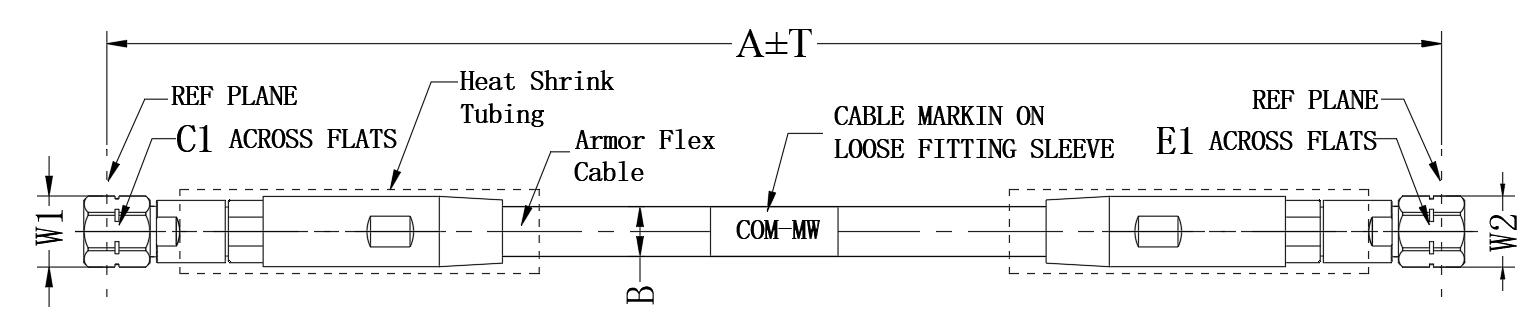

| A | 300 | mm | C1 | 8.0 | mm |
| B | 6.3 | mm | E1 | 8.0 | mm |
| T | 13 | mm | W1 | 8.9 | mm |
| W2 | 8.9 | mm |

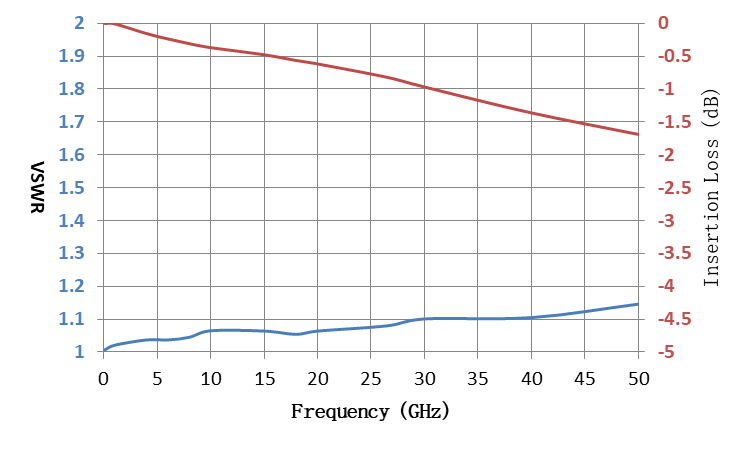

| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.01 | 1.01 | 1.01 |
| 1000 | 0.11 | 1.02 | 1.02 |
| 4000 | 0.16 | 1.03 | 1.03 |
| 6000 | 0.24 | 1.05 | 1.05 |
| 8000 | 0.31 | 1.04 | 1.06 |
| 10000 | 0.37 | 1.07 | 1.05 |
| 15000 | 0.48 | 1.06 | 1.06 |
| 18000 | 0.57 | 1.08 | 1.07 |
| 20000 | 0.62 | 1.09 | 1.09 |
| 26500 | 0.82 | 1.10 | 1.11 |
| 30000 | 0.97 | 1.12 | 1.13 |
| 40000 | 1.36 | 1.13 | 1.15 |
| 50000 | 1.69 | 1.16 | 1.18 |
| 1 | 建议安装半径大于80mm |
