DC~40GHz, 稳幅稳相, 10m, 2.92-J, 2.92-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性价比稳幅稳相电缆组件。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 40 | GHz | |
| 插入损耗 | DC-6 | 6.25 | 7.89 | dB | |
| 插入损耗 | 6-15 | 12.65 | 15.36 | dB | |
| 插入损耗 | 15-26.5 | 21.23 | 23.99 | dB | |
| 插入损耗 | 26.5-40 | 28.56 | 30.21 | dB | |
| 驻波 | DC-6 | 1.05 | 1.35 | ||
| 驻波 | 6-15 | 1.10 | 1.35 | ||
| 驻波 | 15-26.5 | 1.14 | 1.35 | ||
| 驻波 | 26.5-40 | 1.20 | 1.38 |
| 电缆类别 | 稳幅稳相电缆组件 |
| 长度 | 10m |
| 接口一 | 2.92-J不锈钢螺母 |
| 接口二 | 2.92-K不锈钢螺母 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| A | 10 | m | C1 | 8.0 | mm |
| B | 3.6 | mm | E1 | 8.0 | mm |
| T | 100 | mm | W1 | 8.9 | mm |
| W2 | 8.9 | mm |

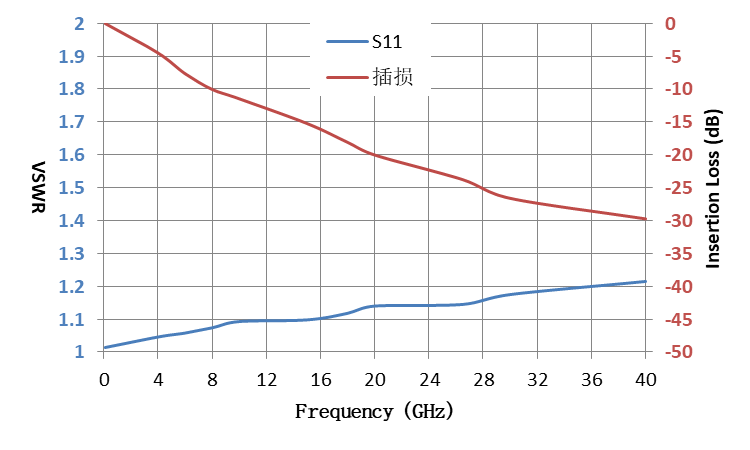

| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.03 | 1.01 | 1.01 |
| 4000 | 4.52 | 1.03 | 1.04 |
| 6000 | 7.66 | 1.05 | 1.06 |
| 8000 | 10.05 | 1.07 | 1.08 |
| 10000 | 11.48 | 1.09 | 1.09 |
| 15000 | 15.23 | 1.11 | 1.10 |
| 18000 | 18.11 | 1.13 | 1.13 |
| 20000 | 20.03 | 1.14 | 1.15 |
| 26500 | 23.77 | 1.17 | 1.17 |
| 30000 | 26.61 | 1.18 | 1.20 |
| 40000 | 29.74 | 1.21 | 1.22 |
| 1 | 建议安装半径大于36mm |
