DC~40GHz, 稳幅稳相, 50mm, 2.92-M, 2.92-M
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性价比稳幅稳相电缆组件。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 40 | GHz | |
| 插入损耗 | DC-40 | 0.65 | 0.88 | dB | |
| 驻波 | DC-40 | 1.25 | 1.35 |
| 电缆类别 | 稳幅稳相 |
| 长度 | 50mm |
| 接口一 | 2.92-M不锈钢 |
| 接口二 | 2.92-M不锈钢 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| A | 50 | mm | C1 | 8.9 | mm |
| B | 2.2 | mm | E1 | 8.9 | mm |
| T | 3 | mm |

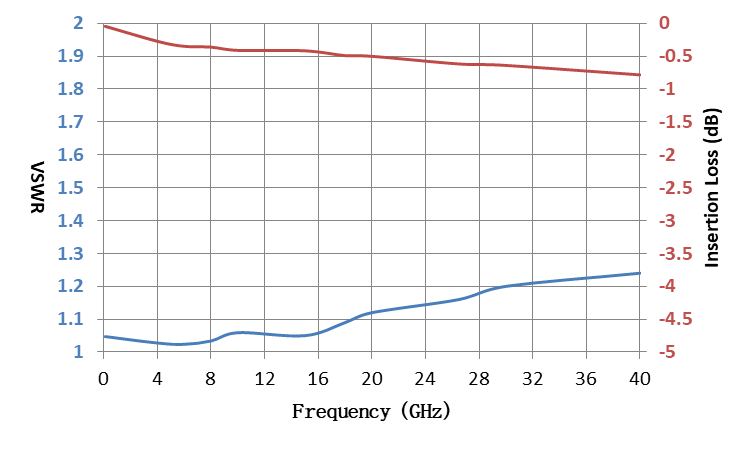

| 频率（MHz） | 插损（dB） | 输入驻波 | 输出驻波 |
| 100 | 0.03 | 1.04 | 1.03 |
| 4000 | 0.24 | 1.04 | 1.04 |
| 6000 | 0.31 | 1.04 | 1.02 |
| 8000 | 0.41 | 1.03 | 1.02 |
| 10000 | 0.39 | 1.04 | 1.05 |
| 15000 | 0.51 | 1.05 | 1.07 |
| 18000 | 0.51 | 1.1 | 1.1 |
| 20000 | 0.47 | 1.11 | 1.13 |
| 26500 | 0.65 | 1.16 | 1.18 |
| 30000 | 0.64 | 1.19 | 1.18 |
| 40000 | 0.84 | 1.23 | 1.23 |
| 1 | 建议安装半径大于15mm |
