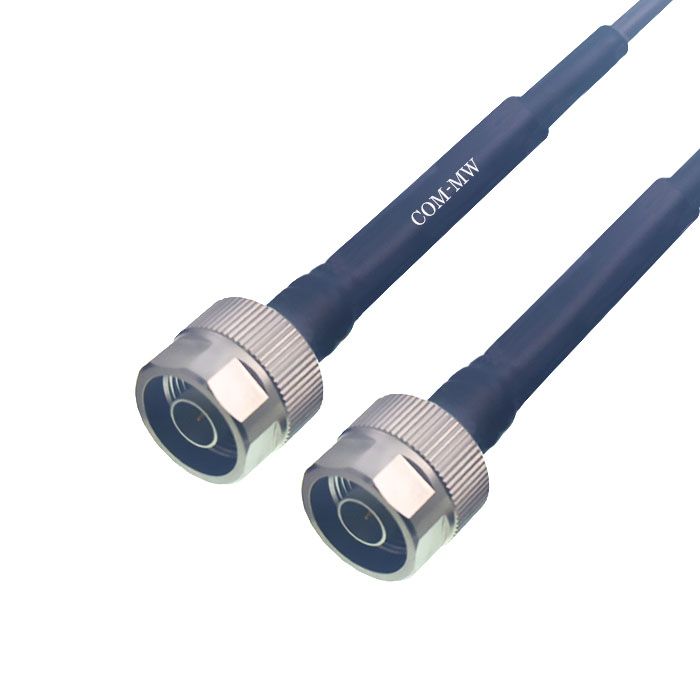

DC~18GHz, 低损稳相, 5000mm, N-M or J, N-M or J
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | 3.95 | dB | |||
| 驻波 | 1.20 | 1.35 |
| 电缆类别 | 低损稳相 |
| 长度 | 5000mm |
| 接口一 | N-M or J |
| 接口二 | N-M or J |
| 阻抗 | 50Ω |
| 工作温度 | -40~+65℃设计保证 |
| 存储温度 | -40~+65℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

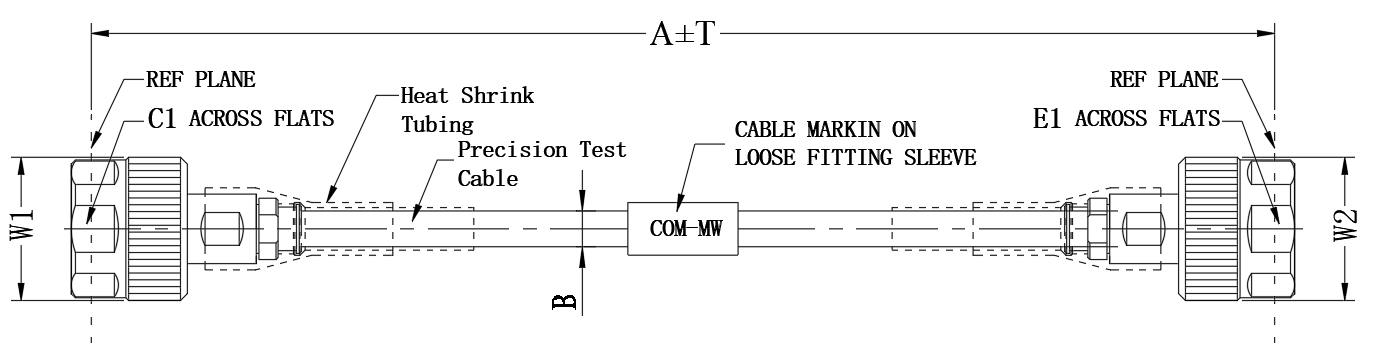

| A | 5000 | mm |
| B | 8.0 | mm |
| T | 50 | mm |

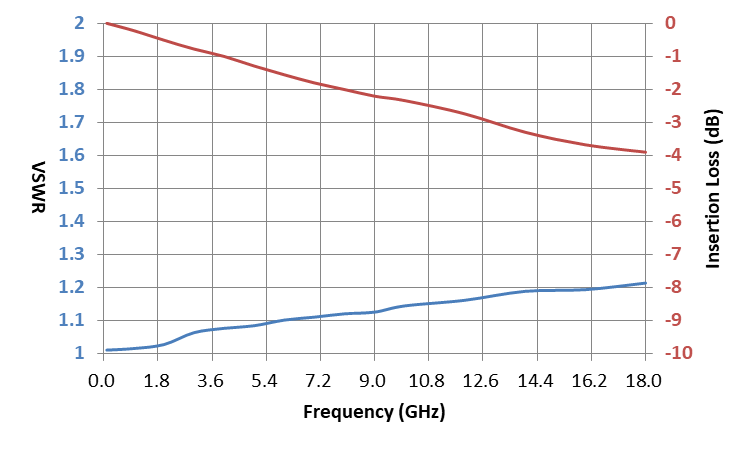

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.03 | 1.03 | -0.01 |
| 1.00 | 1.03 | 1.05 | -0.80 |
| 3.00 | 1.00 | 1.00 | -1.42 |
| 4.00 | 1.02 | 1.03 | -1.69 |
| 5.00 | 1.03 | 1.05 | -2.03 |
| 6.00 | 1.06 | 1.12 | -2.20 |
| 8.00 | 1.03 | 1.03 | -2.28 |
| 9.00 | 1.04 | 1.05 | -2.48 |
| 10.00 | 1.01 | 1.05 | -2.61 |
| 12.00 | 1.03 | 1.00 | -3.03 |
| 13.00 | 1.06 | 1.05 | -3.06 |
| 14.00 | 1.05 | 1.04 | -3.20 |
| 15.00 | 1.04 | 1.01 | -3.27 |
| 17.00 | 1.11 | 1.08 | -3.54 |
| 18.00 | 1.04 | 1.05 | -3.80 |



| 静态转弯半径 | 40mm |
| 动态转为半径 | 80mm |
提供技术要求,工程师 1 个工作日内响应。
