DC~18GHz, 稳幅稳相, 150mm, SMA-M, SMA-M
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
高性价比稳幅稳相电缆组件。
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 18 | GHz | |
| 插入损耗 | 0.75 | 0.81 | dB | ||
| 驻波 | 1.25 | 1.35 |
| 电缆类别 | 稳幅稳相 |
| 长度 | 150mm |
| 接口一 | SMA-M不锈钢 |
| 接口二 | SMA-M不锈钢 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| A | 150 | mm | C1 | 8.9 | mm |
| B | 2.2 | mm | E1 | 8.9 | mm |
| T | 5 | mm |

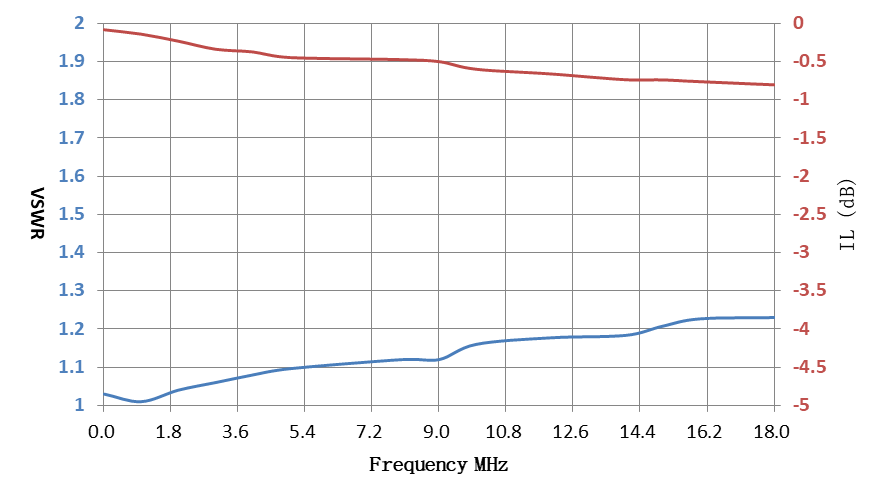

| 频率（MHz） | 插损 | 驻波 | 驻波 |
| 10 | 0.07 | 1.01 | 1.01 |
| 1000 | 0.15 | 1.03 | 1.02 |
| 2000 | 0.22 | 1.05 | 1.04 |
| 3000 | 0.33 | 1.07 | 1.07 |
| 4000 | 0.39 | 1.09 | 1.09 |
| 5000 | 0.46 | 1.1 | 1.1 |
| 8000 | 0.5 | 1.11 | 1.1 |
| 9000 | 0.5 | 1.12 | 1.12 |
| 10000 | 0.58 | 1.15 | 1.17 |
| 12000 | 0.66 | 1.17 | 1.17 |
| 14000 | 0.75 | 1.19 | 1.19 |
| 15000 | 0.76 | 1.22 | 1.2 |
| 16000 | 0.77 | 1.22 | 1.22 |
| 18000 | 0.78 | 1.25 | 1.24 |
提供技术要求，工程师 1 个工作日内响应。
